Atmos DC 30 [21/36] Предписанное включение котла с терморегулирующим вентилем
![Atmos DC 30 [21/36] Предписанное включение котла с терморегулирующим вентилем](/views2/1410239/page21/bg15.png)
Руководство по обслуживанию - RUS
www.atmoc.ru
RUS
RUS-21

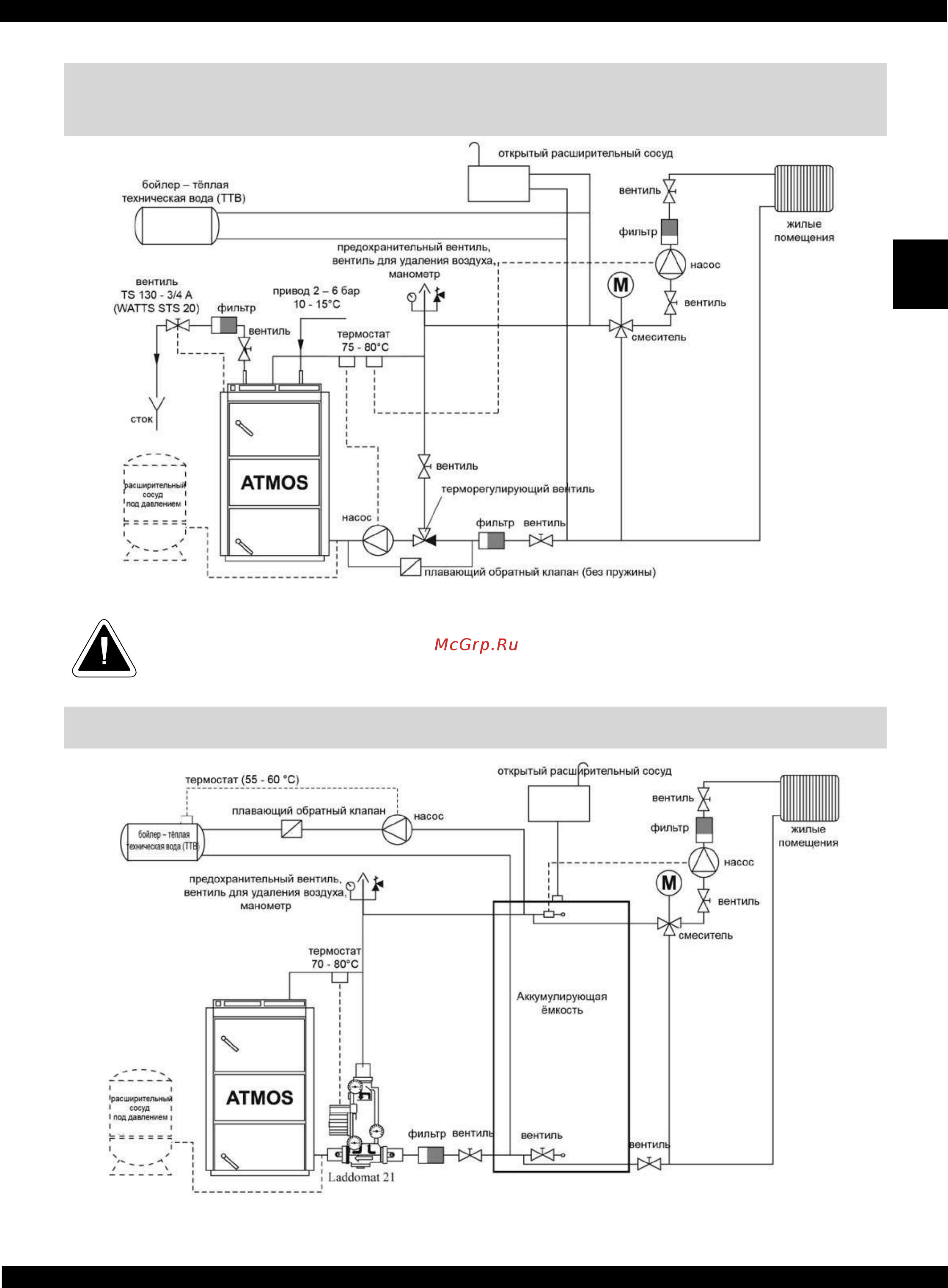

21. Предписанное включение котла с терморегулирующим
вентилем
ВНИМАНИЕ – при включении охлаждающего контура от перегрева
можно исключить плавающий обратный клапан, включённый в обход
терморегулирующего вентиля и насоса.
22. Предписанное включение котла с буферной ёмкостью
