Руководство по обслуживанию - RUS
www.atmoc.ru
RUS
RUS-31

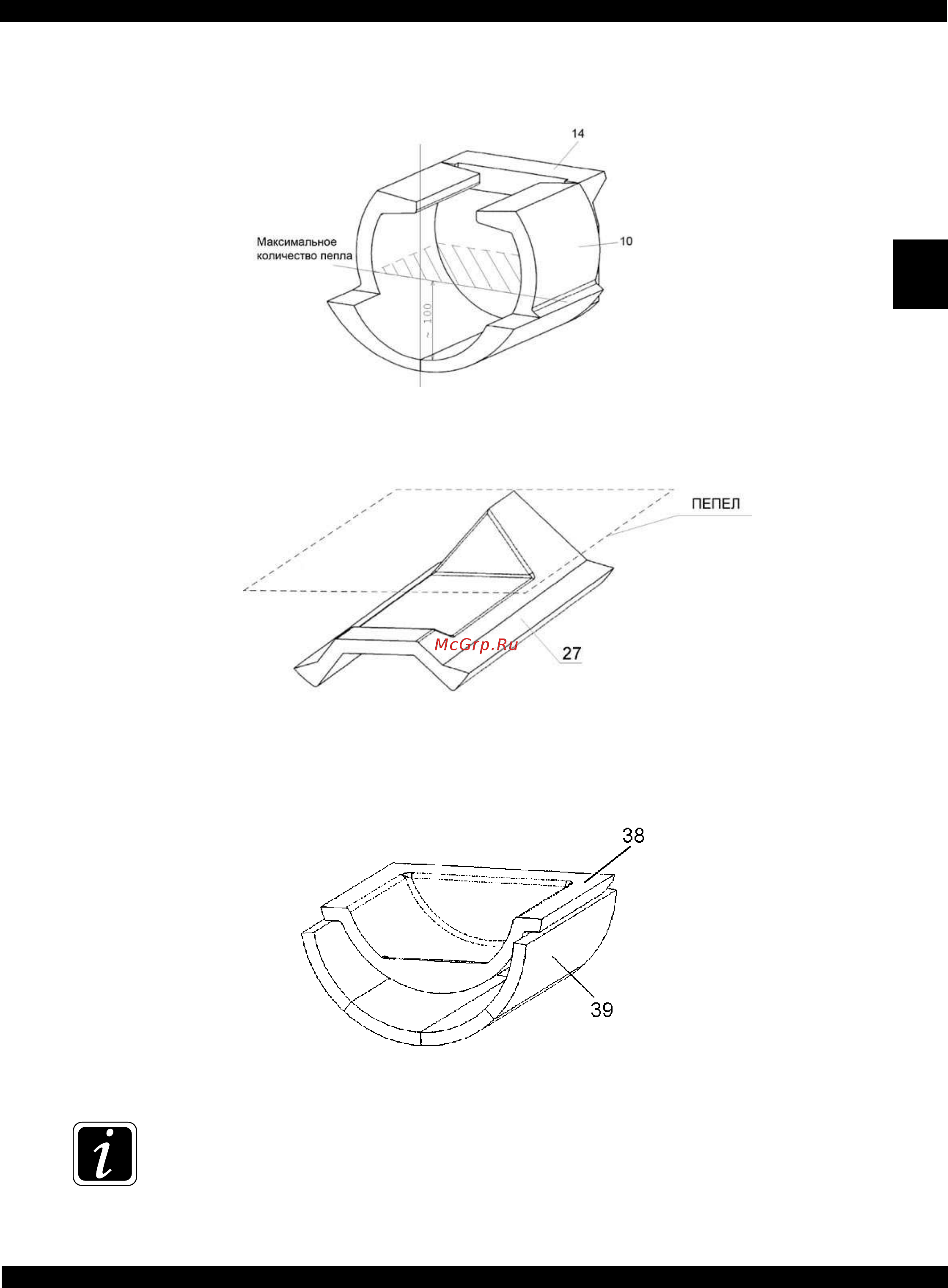

Керамическое пространство зольника
Для типа
DC18S
DC20GS
DC22SX
DC25GS
DC32GS
DC40GS
DC30SE
Для типа
DC22S
DC25S
DC30SX
DC32S
DC50S
DC40SE
DC40SX
DC50SE
DC75SE
Максимальное количество пепла – до уровня верхней грани крыши!
Для типа
DC15E
ПРЕДУПРЕЖДЕНИЕ – Регулярная и тщательная чистка очень важна для
обеспечения постоянной мощности и срока службы котла. Недостаточная чистка
может привести к повреждению котла – гарантия прекращается.
