Установка
1. Установка входного и выходного концевиков
Осторожно вставьте концевики в выходной и входной патрубки управляющего
клапана (рис. 5) и аккуратно установите на место С-образные скобы.
2. Перекрытие магистрали
а) Перекройте входной вентиль магистрали холодной воды около насоса или
водосчетчика.
б) Отключите водонагреватель.
в) Откройте два вентиля (в верхней и нижней точках системы) для слива воды
из системы.
3. Установка байпаса из трех вентилей
При установке байпаса из трех вентилей, соедините их, как показано на рис. 3, 8.
4. Установка фильтра на место
Поместите фильтр на место установки. Установите его на ровной твердой
поверхности. При необходимости его можно установить на лист толстой(не ме-
нее 20 мм) фанеры и выровнять клиньями (рис. 6). Не подкладывайте клинья
непосредственно под пластиковый кожух фильтра.
5. Сборка входного и выходного трубопроводов
Отмерьте, отрежьте и предварительно соедините трубы и фитинги от основ-
ной трубы (или байпасной системы) до концевиков фильтра. НЕ ПЕРЕПУТАЙТЕ
ВХОДНОЙ И ВЫХОДНОЙ ПАТРУБКИ.
6. Соединение труб и концевиков
Затяните резьбовые соединения, используя соответствующий уплотнитель.
7. Заземление магистрали (рис. 7)
Иногда металлические водопроводные трубы используются
в качестве заземления для электрической сети. Установка байпасной системы
из трех металлических вентилей сохраняет непрерывность линии заземления.
При установке фильтра без байпаса или при монтаже с пластиковой байпасной
системой линия заземления разрывается. Для восстановления заземления вы-
полните операции а) или б):
а) установите провод сечением не менее 4 мм
2
на двух хомутах между труба-
ми магистрали в месте разрыва,
б) установите проволоку между концевиками фильтра.
8. Установка дренажного шланга
а) Подсоедините шланг диаметром не менее 3/4 дюйма к дренажному концевику на управляющем клапа-
не. Концевик позволяет подключить шланг с помощью штуцера или резьбы.
б) Подведите шланг к трапу в полу (рис. 3) и закрепите таким образом, чтобы его сливное отверстие по-
стоянно находилось над решеткой во избежание разбрызгивания. Убедитесь в наличии 30-40мм разрыва
между концом шланга и водой в канализации.
в) Наряду с дренажным отверстием в полу можно использовать канализационный стояк или дренажную
линию мойки или стиральной машины. Не устанавливайте дренажные шланги большой длины и не допу-
скайте подъемов шланга, ограничивающих дренажный поток.
ÌÅÃÊɾ·¾¼Ã¼ĿÖ
ÆÇŹÅÂÅÁ·»ÂÖ
¾·¾¼Ã¼ĿÖ
üɷ¿μÈÁ¿¼
ÉÇʸÅÆÇŹŻÒ
ÌÅÃÊÉ
#
ÆÇŹÅÂÅÁ·»ÂÖ
¾·¾¼Ã¼ĿÖ
ªÈÉ·ÄŹ¿É¼¾·Ð¼ÂÁ¿
»ÅÆ·ÀÁ¿ÉÇʸ
´
²¬¥
¦¨
ÅÉË¿ÂÓÉÇ· ÁË¿ÂÓÉÇÊ

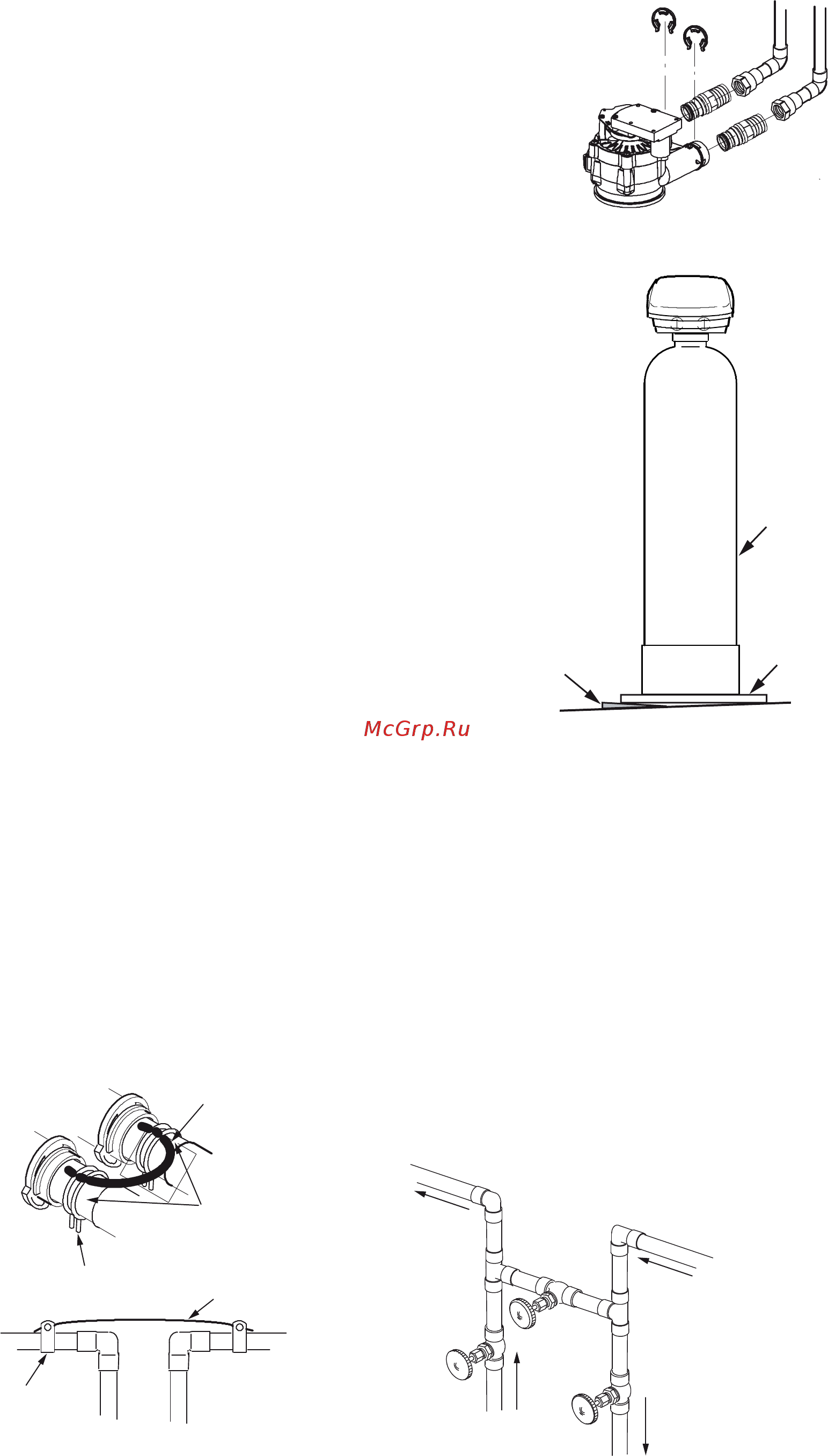

Рис. 7 Рис. 8
