8
9. Проверка на течь под давлением
Для предотвращения скопления воздуха под давлением в системе выполняйте следующие шаги в строгой
последовательности.
а) Откройте два или более крана в системе горячей и холодной воды после фильтра.
б) Поставьте байпас в рабочее положение: в системе из трех кранов откройте входной и выходной венти-
ли и перекройте вентиль между ними (рис. 8).
в) Медленно откройте вентиль в подводящей магистрали.
г) Закройте открытые краны в системе после фильтра после того, как из вытекающей струи воды исчезнут
пузырьки воздуха.
д) Проверьте систему на герметичность.
10. Электрическое подключение

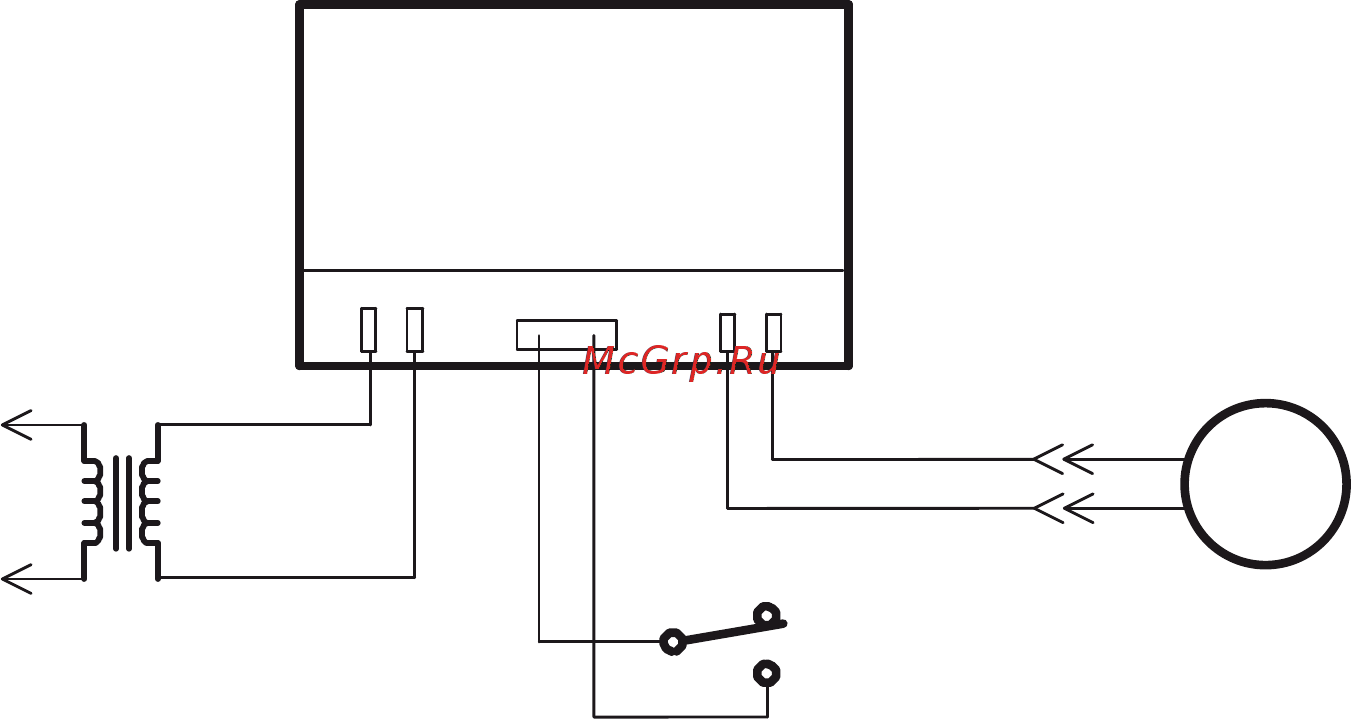

а) Соедините проводами микровыключатель и электронный таймер, как показано на рис. 9.
б) Соедините разъем кабеля, идущего от электродвигателя, с разъемом кабеля, идущего от таймера. Убе-
дитесь, что провода не соприкасаются с движущимися частями клапана.
11. Подключение к источнику питания
Подключите кабель трансформатора к двум контактам на электронном таймере (см. рис. 9) и вставьте
вилку трансформатора в розетку 220В.
12. Для завершения установки запрограммируйте электронный таймер
ɦɢɤɪɨɜɵɤɥɸɱɚɬɟɥɶ
NC
NO
ɬɪɚɧɫɮɨɪɦɚɬɨɪ
24ȼ
ɷɥɟɤɬɪɨɞɜɢɝɚɬɟɥɶ
ȼ
ɡɚɞɧɹɹɫɬɨɪɨɧɚ
ɬɚɣɦɟɪɚ
Рис. 9
