6
или до тех пор, пока из водопровода не будут удалены все инородные частицы, которые могли туда попасть
при монтаже.
7. Полностью закройте байпасный вентиль.
8. Убедитесь, что управляющий клапан находится в рабочем режиме и откройте выходной вентиль. После этого
медленно откройте вентиль подачи воды.
9. Когда один из минеральных танков установки заполнится водой, закройте ближайший к установке кран в
системе водоснабжения, нажмите и отпустите клавишу электронного контроллера SE. Включится
электродвигатель управляющего клапана. На дисплее появится мигающая индикация « 1- - -». После
выключения электродвигателя на дисплее будет меняться индикация: -U1(2)- (номер танка, находящегося в
рабочем режиме), 2.8 (объем воды до автоматического переключения танков), «1- - Х», где Х – время в минутах
до окончания первого этапа регенерации. Нажмите и отпустите клавишу электронного контроллера SE.
Включится электродвигатель управляющего клапана. На дисплее появится мигающая индикация « 2- - -».
После выключения электродвигателя и смены индикации на дисплее, снова нажмите и отпустите клавишу
электронного контроллера SE. На дисплее появится мигающая индикация « 3- - -». После выключения
электродвигателя и смены индикации на дисплее, снова нажмите и отпустите клавишу электронного
контроллера SE. На дисплее появится мигающая индикация « 4- - -». После выключения электродвигателя и
смены индикации на дисплее, снова нажмите и отпустите клавишу электронного контроллера SE. На
дисплее появится индикация « - - - -», и вода начнет поступать во второй минеральный танк. Откройте
ближайший к установке кран в системе водоснабжения на время заполнения водой минерального танка.
10. Оставьте установку под давлением на несколько часов, чтобы убедиться в надежном уплотнении нижних
заглушек. Если вода начинает вытекать из –под основания танка, то следует слить воду и повторить
предыдущие шаги монтажа.
11. Закройте входной и выходной вентили установки, откройте байпасный вентиль. Нажмите и отпустите клавишу
электронного контроллера SE. После остановки электродвигателя, вода начнет поступать в дренаж. После
остановки потока воды, повторите операции, описанные в п. 9(4 раза нажмите и отпустите клавишу
электронного контроллера SE, каждый раз дожидаясь отключения электродвигателя.) Когда на дисплее
появится индикация времени чч:мм., чередующаяся с индикацией –U1(2)-, нажмите и отпустите клавишу
электронного контроллера SE. После остановки электродвигателя, вода начнет поступать в дренаж. После
остановки потока воды, повторите операции, описанные выше(4 раза нажмите и отпустите клавишу
электронного контроллера SE, каждый раз дожидаясь отключения электродвигателя.)
12. Выключите электропитание управляющего клапана. Отключите управляющий клапан от водопровода(на линии
выхода можно воспользоваться разъемным соединением турбины). Демонтируйте медные трубы и
отсоедините управляющий клапан и адаптор 2-го танка от корпусов установки. При помощи сифона,
изготовленного из любого гибкого шланга достаточной длины, слейте воду из танков в дренаж.
13. Убедитесь, что корпуса минеральных танков установки пусты и чисты. Установите корпуса на ровную, строго
горизонтальную поверхность.
14. Установите и отцентрируйте распределительные трубы с нижней корзиной в корпусах установки (рис. 1,2)
Внимание: Не надавливайте на распределительную трубку во избежание поломки корзины.
15. Обрежьте трубу дистрибьютора в соответствии с рис. 1. При использовании адаптера TA-6040(корпуса с
горловиной 6’) для установки управляющего клапана указанный размер отсчитывается после установки
адаптера.
16.

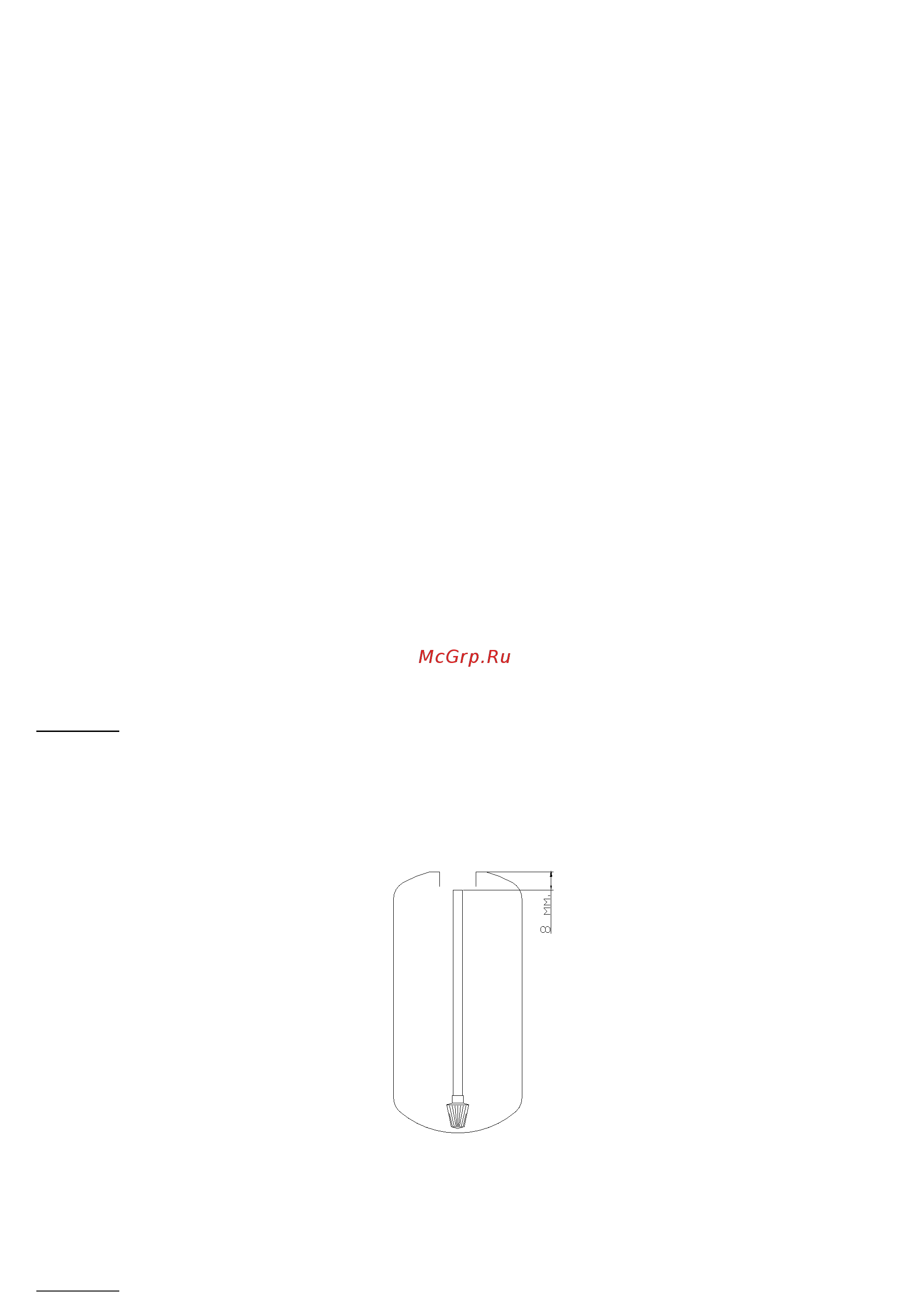

Обрезка трубы дистрибьютора
рис. 1
17. Наденьте на трубы пластиковые крышки или прикройте их другим доступным материалом.
18. Пользуясь воронкой, засыпьте корпуса установки гравием и ионообменной смолой(включенными в комплект
установки), придерживая трубу и не давая материалу выдавить ее вверх, иначе при монтаже клапана можно
повредить нижнюю корзину.
19. После засыпки загрузки снимите защитную крышку, надетую при засыпке, и слегка смажьте верхнюю кромку
трубы по наружной части силиконовой смазкой.
Внимание: Категорически запрещается смазывать резиновые части клапанов автомобильными смазками на
нефтяной основе! Это приведет к разрушению немаслостойкой резины!
