Juki MO-6914S [19/26] Ножи и ширина обметывания

IV ОБСЛУЖИВАНИЕ

1. Ножи и ширина обметывания

ВНИМАНИЕ: Во избежание травмы из-за резкого запуска машины убедитесь, что

следующие работы начнутся не раньше, чем питание выключится и мотор остановится.

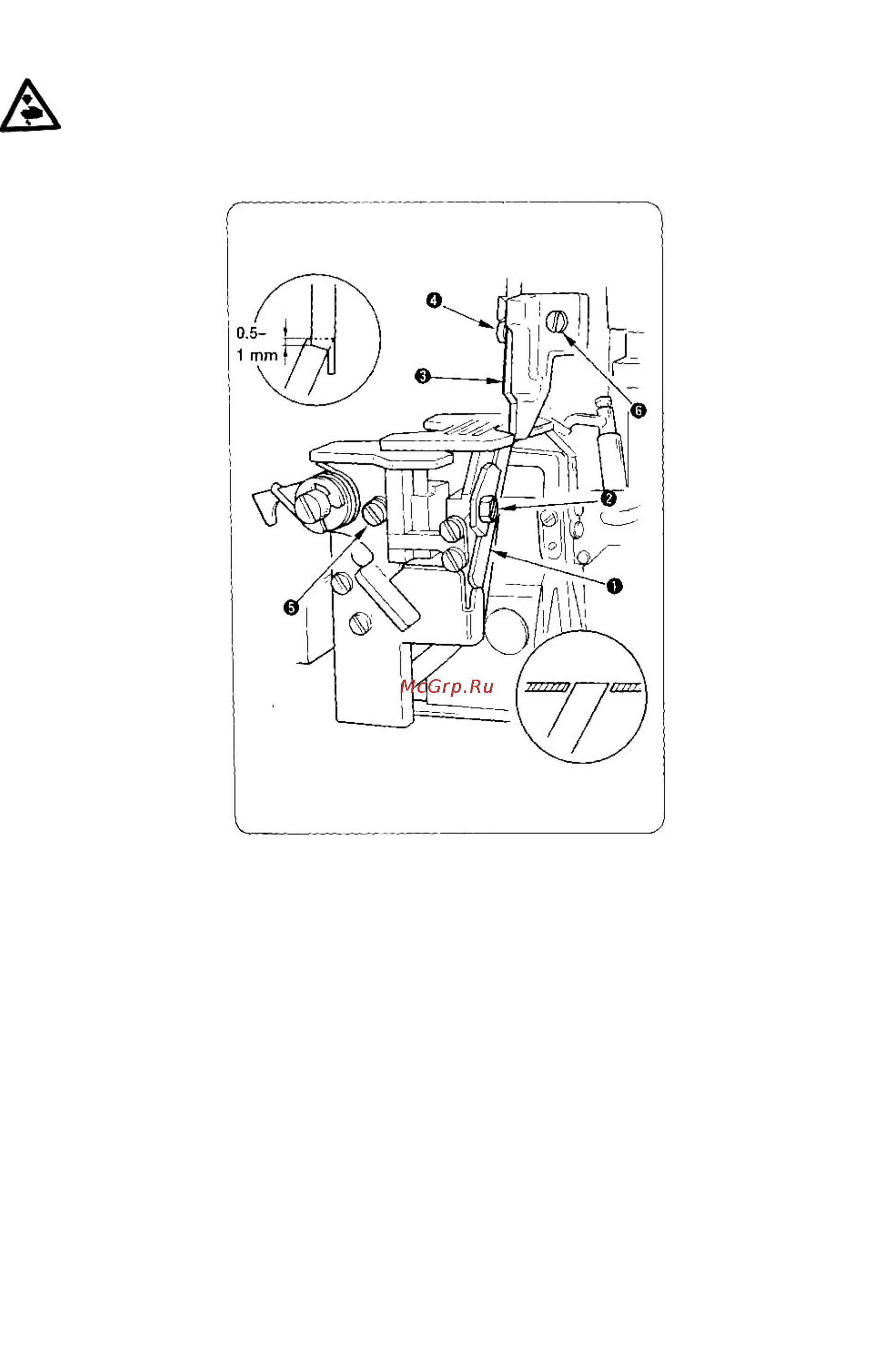

* Высота нижнего ножа

Отпустите регулировочный винт 2 и отрегулируйте высоту нижнего ножа 1 так, чтобы его

лезвие было на одном уровне с поверхностью игольной пластины

* Высота верхнего ножа

Отпустите регулировочные винты 4 и отрегулируйте верхний нож так, чтобы он

перекрывал нижний 1 (0,5 – 1 мм) в своей нижней точке

* Ширина обметывания

Ширина обметывания – 1,6 – 6,4 мм (у моделей некоторых подклассов 4,8 – 10 мм)

обеспечивается сменой деталей или использованием моделей из подклассов (ширина

обметывания будет чуть больше той, на которую режет нож).

Для того чтобы изменить ширину обметывания:

1. Отпустите установочный винт 5, толкните нижний нож 1 влево и зафиксируйте его.

2. Отпустите установочный винт 6, сдвиньте верхний нож 3 на необходимое

расстояние, и зафиксируйте его.

3. Максимально опустите верхний нож и отпустите винт 5. Затяните его в момент,

когда верхний нож коснется нижнего.
