Nuvola 3 руководство для технического персонала

10 газовые настенные котлы

2.2 эксплуатируемое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено от грязи и отложений,

используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)

Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и

FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго

следовать указаниям инструкций по их применению.

Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе котла

(перегрев, шумность горелки и т.п.)

2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления и фильтра на трубе

возврата ("обратки").

При не соблюдении данных рекомендаций аппарат снимается с гарантийного обслуживания.

13. Крепежный шаблон котла.

Выберите местоположение котла, затем прикрепите шаблон к стене.

Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем

установить на вход в центральную систему отопления и возврат из нее два запорных крана G3/4'' (заказываются

отдельно); эти краны позволят производить сложные операции техобслуживания без слива воды из всей системы.

Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе

возврата из системы, чтобы туда собирались отложения, которые могли остаться в системе после очистки.

Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.

При установке котла с открытой камерой сгорания соедините его с дымоходом при помощи металлической трубы,

устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

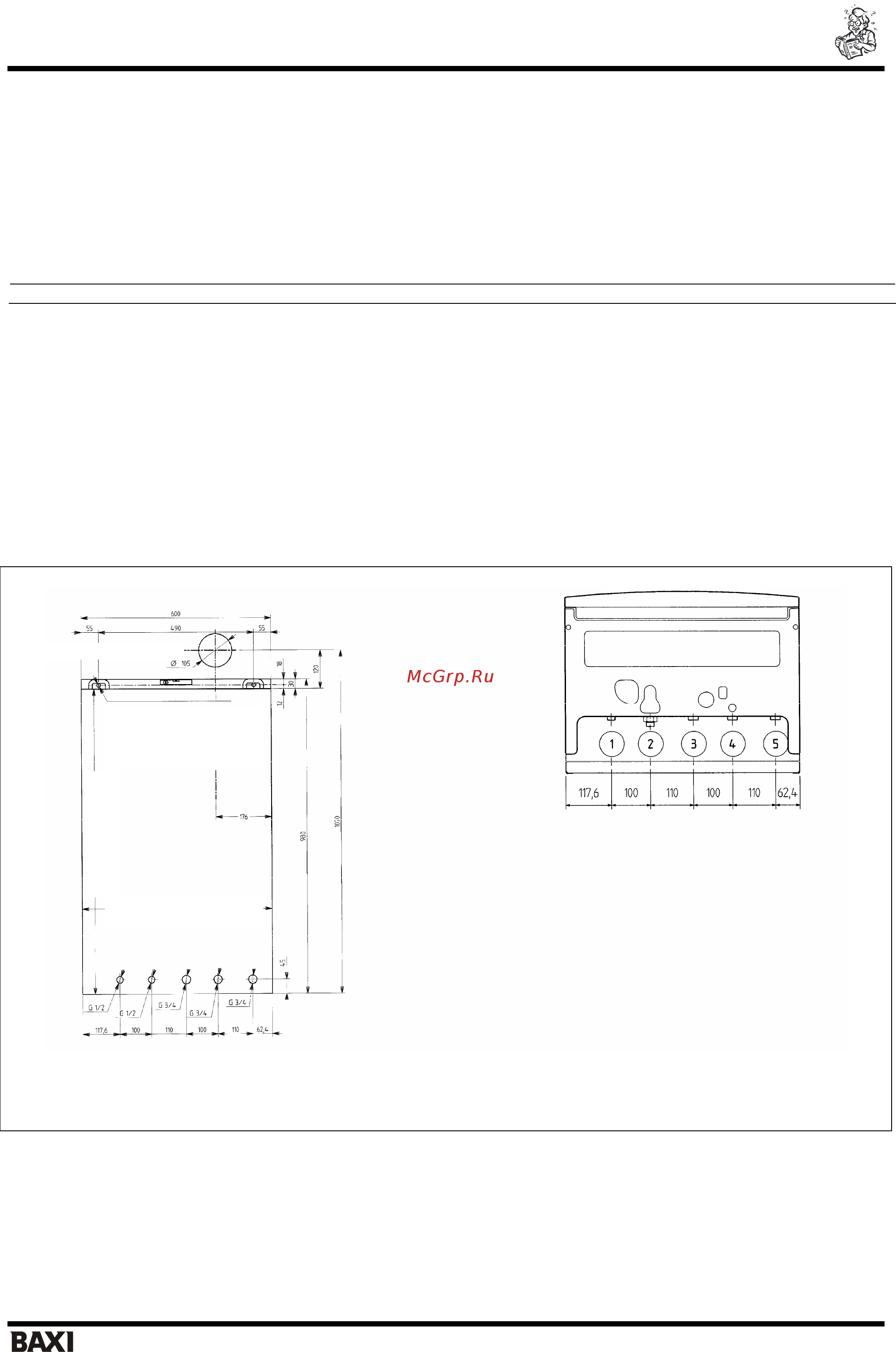

Рис.5

высота котла 950

1: 1/2'' выход горячей бытовой воды

2: 1/2'' вход холодной воды

3/4'' возврат из системы отопления

4: 3/4'' подача в систему отопления

5: 3/4'' подача газа в котел

ширина котла 600

сделать отверстия

сверлом ø 12, установить

дюбеля и крюки (входят в

комплект поставки)

ось коаксиального колена

1 2 3 4 5
