Nuvola 3 руководство для пользователя
5 газовые настенные котлы
3. Пуск котла
Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация
должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска.
Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в
авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в
торгующей организации.
Для правильного зажигания горелки нужно:
• подключить котел к электросети;
• открыть газовый кран;
• нажать кнопку (примерно 2 сек) чтобы установить режим работы котла (см. параграф 3.2).
Внимание: при установке режима работы ЛЕТО ( ) котел работает только на производство горячей
санитарной воды.
• установить необходимые значения температуры в системах отопления и ГВС, действуя кнопками +/- (см.
параграф 4).
Внимание: При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях
горелка не будет включаться и произойдет блокировка котла. При возникновении данной проблемы повторите
процедуру включения котла до поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс (
).

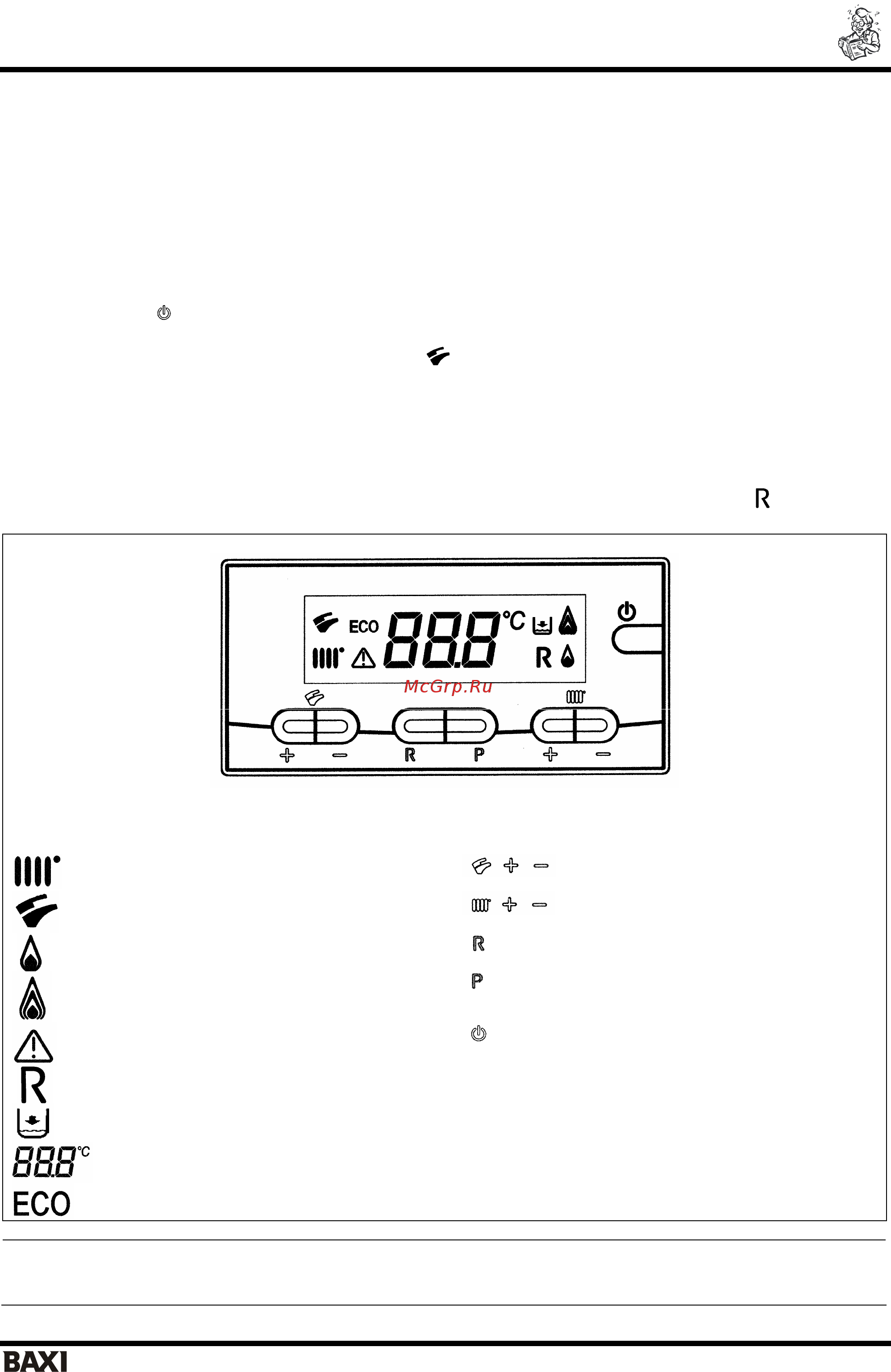

СИМВОЛЫ НА ДИСПЛЕЕ:
КНОПКИ:
Работа в контуре отопления
Регулирования температуры горячей
бытовой воды (°С)
Работа в системе ГВС
Регулирования температуры в
помещении (°С)
Наличие пламени - Рис.2
(уровень мощности 0 -25%)
Сброс (перезапуск котла)
Уровень модуляции пламени - Рис.2
(3 уровня мощности)
ЕСО - СОMFORT
Общая неисправность
Кнопка выбора режима работы
(см.главу 3.2)
Сброс
Низкое давление в системе (нехватка
воды)
Цифровая сигнализация (Температура, код
неисправности, и т.п.)
Режим ЕСО
Рис.1
При подсоединенном утройстве дистанционного управления (ДУ - поставляется отдельно) все
регулировки котла осуществляются с ДУ. Руководствуйтесь также инструкциями, прилагаемыми к
устройству.
