MAIN Digit… руководство для технического персонала
12 газовые настенные котлы
16. Установка дымохода и воздуховода
(модель 240Fi)
Ниже описываются поставляемые в качестве аксессуаров трубы
и крепления для котлов с закрытой камерой сгорания и
принудительной вытяжкой.
Котел специально спроектирован для присоединения к
дымоходу и воздуховоду коаксиальной трубой. Возможно также
использование раздельных труб при помощи разделительного
комплекта. При использовании раздельных труб возможно
также объединение их на конечном участке специальным
коаксиальным наконечником (терминалом).
Используйте только крепления, поставляемые данным
производителем.

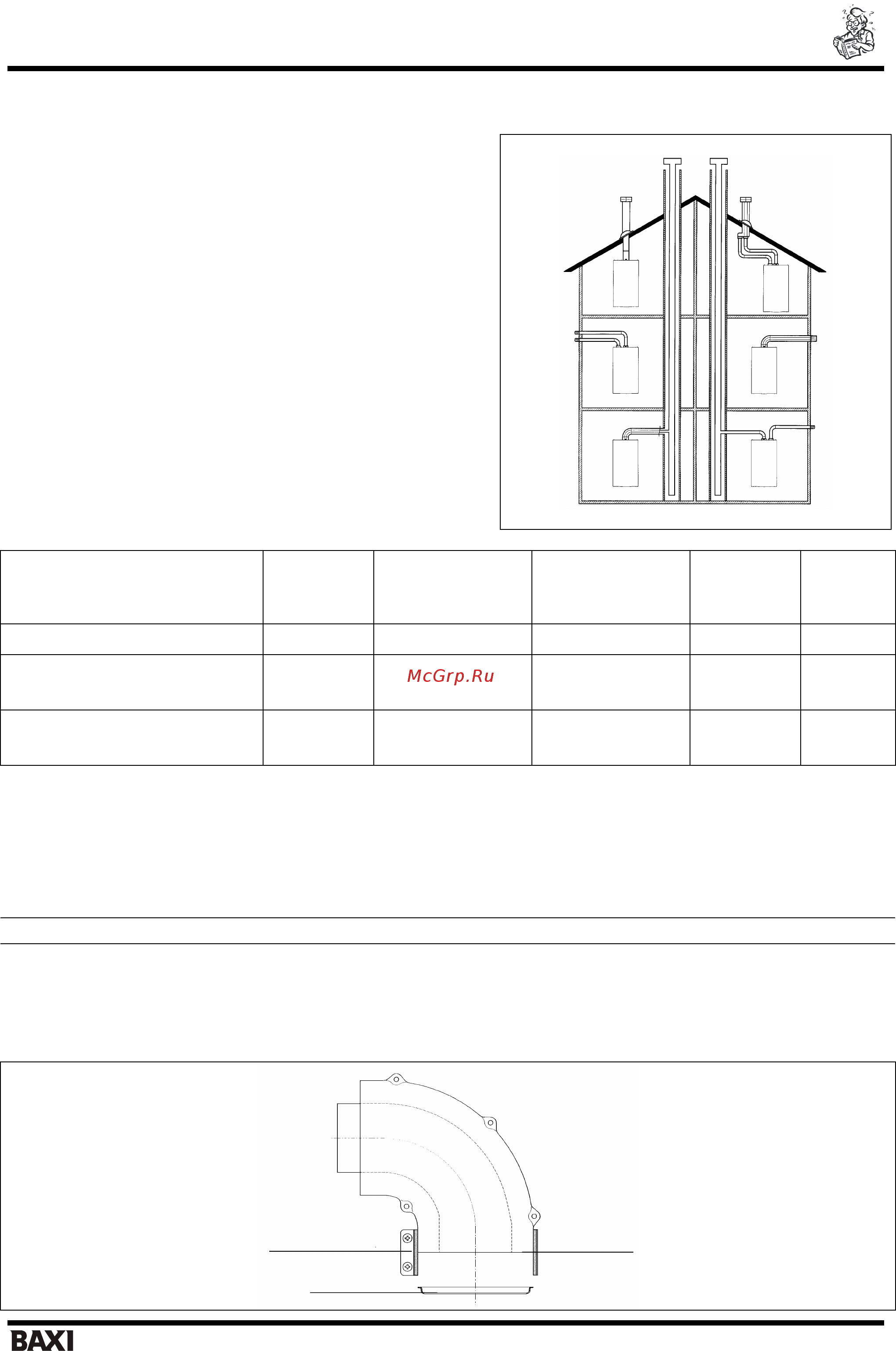

Рис.7
Дымоотвод
Макс.
суммарная
длина труб
Каждый 90° изгиб
уменьшает макс.
длину труб на
Каждый 45° изгиб
уменьшает макс.
длину труб на
Диаметр
наконечника
дымохода
(мм)
Диаметр
внешней
трубы
(мм)
Коаксиальный 5 м 1 м 0,5 м 100 100
Раздельные трубы с единым
коаксиальным наконечником
(вертикальное расположение)
15 м 0,5 м 0,25 м 133 80
Раздельные трубы с
погодозащитным наконечником
(горизонтальное расположение)
30 м 0,5 м 0,25 м - 80
Коаксиальный дымоход (концентрический)
Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а
также присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может
поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного в сочетании с
коаксиальной трубой
или с 45° изгибом.
(*)Если длина дымохода (от изгиба) превышает 1 м, диафрагму следует удалить
Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем,
чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр ее длины.
90° изгиб сокращает возможную полную длину трубы на 1 м.
45° изгиб сокращает возможную полную длину трубы на 0,5 м.
прокладка крепежный зажим
д
иафрагма (*)
Рис.8
