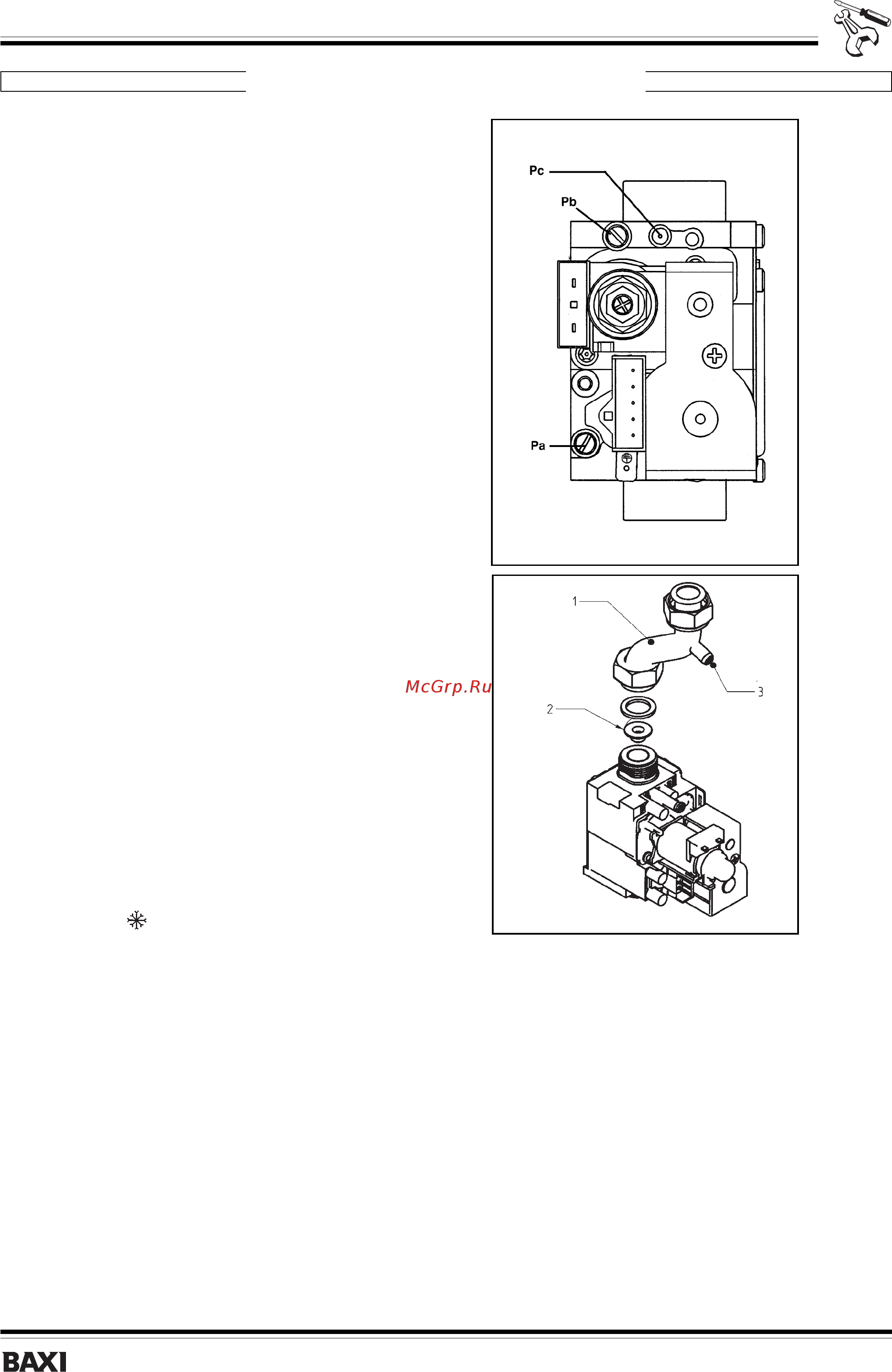

NUVOLA 240i 240Fi 280i 280Fi I Инструкции для технического персонала 10 Перевод котла на другой тип газа П Котлы могут быть переведены на другой тип газа G20 метан G30 сжиженный газ бутан G31 сжиженный газ пропан техническими специалистами обслуживающей организации Для переведения котла на другой тип газа необходимо выполнить сле дующие операции А заменить форсунки горелки В изменить напряжение на модуляторе С изменить настройки max и min давления на регуляторе давления газовом клапане А ЗАМЕНА ФОРСУНОК осторожно вынуть горелку заменить форсунки горелки проследив затем чтобы они были затя нуты до упора во избежание утечек газа Диаметр форсунок приведен в таблице 2 ниже Замена диафрагмы для котлов Nuvola 240 i и Nuvola 240 Fi снять трубку подачи газа поз 1 рис 12b заменить диафрагму установленную на газовом клапане поз 2 установить на место трубку подачи газа В ИЗМЕНЕНИЕ НАПРЯЖЕНИЯ НА МОДУЛЯТОРЕ отвинтить 2 крепежных винта крышки электронной платы и повернуть крышку вверх установить перемычку или переключатель в зависимости от типа ис пользуемого газа согласно инструкциям раздела 12 Рис 12а I С НАСТРОЙКА МАКСИМАЛЬНОГО И МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ подсоединить положительный вход дифференциального маномет ра например водяного к точке замера давления РЬ газового клапа на рис 12а Для моделей 240 R используйте точку замера давле ния 3 расположенную на трубке подачи газа Для моделей с закры той камерой сгорания R подсоедините отрицательный вход диф ференциального манометра через тройниковый отвод к компенсаци онному выходу газового клапана Рс Аналогичные результаты изме рений можно получить также при снятии передней панели закрытой камеры Если вы измеряете давление на горелке другими способа ми вы можете получить неправильные значения из за того что не учитывается разряжение создаваемое вентилятором в закрытой ка мере сгорания Регулировка максимальной мощности открыть газовый кран и установить переключатель режимов 1 в положение зима ip открыть кран горячей воды до расхода не менее 10 л мин и убе диться что котел работает на максимальной мощности снять крышку модулятора поворачивать латунную гайку до достижения значений давления приведенных в таблице 1 ниже проверить что динамическое давление на входе в котел соответ ствует норме динамическое давление измеряется в точке замера давления Ра газового клапана рис 12а Номинальное динамическое давление составляет 30 мбар для бутана 37 мбар для пропана и 20 мбар для природного газа метана Регулировка при минимальной мощности отсоединить кабель питания модулятора и поворачивать красный винт до достижения нужного значения давления для минимальной мощ ности см таблицу 1 ниже снова подсоединить кабель установить на место крышку модулятора и закрепить фиксирующий винт Завершающий этап сменить табличку указывающую настройки и тип газа BAXI 13 газовые настенные котлы
