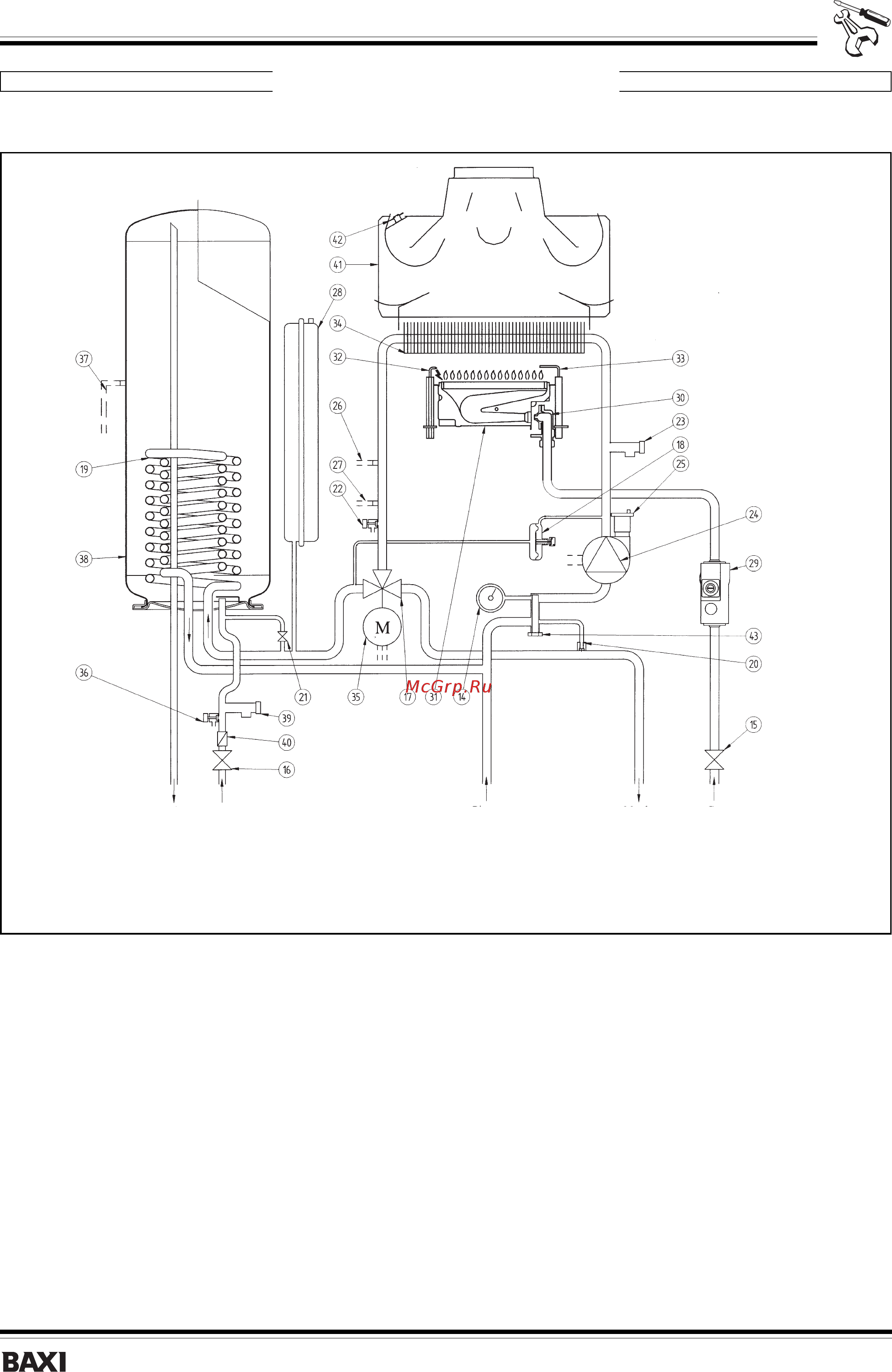

NUVOLA 240 24 2801 280 Инструкции для технического персонала 18 Основные узлы и устройства Мш о1а 240 280 I выход ГВС вход холодной воды возврат воды из системы отопления обратка вход воды в систему отопления подача газа Рис 16 14 манометр 15 газовый кран 29 газовый клапан 16 кран на входе холодной воды 31 горелка 17 трехходовой клапан 32 электрод зажигания 18 дифференциальный гидравлический прессостат 33 датчик пламени 19 змеевик бойлера 34 первичный теплообменник 20 автоматический байпас 35 двигатель трехходового клапана 21 кран заполнения системы отопления 36 кран слива воды из бойлера 22 кран слива воды из котла 37 датчик температуры бойлера 23 предохранительный гидравлический клапан 3 бар 38 бойлер для горячей воды 24 насос с автоматическим воздухоотводчиком 39 предохранительный клапан бойлера 8 бар 25 автоматический воздухоотводчик 40 ограничитель потока горячей воды 26 датчик температуры контура отопления 27 термостат перегрева 41 вытяжной колпак 28 расширительный бак 43 фильтр на возврате воды ВАХ1 30 рампа подачи газа с форсунками 42 датчик тяги термостат 18 газовые настенные котлы
