5
CENTARI iAXE624 USB-GUITAR
Технические характеристики и внешний вид прибора могут быть изменены без предварительного уведомления.
Содержащаяся здесь информация является актуальной на момент сдачи документа в печать. Все указанные торговые
марки (за исключением BEHRINGER, логотипа BEHRINGER, JUST LISTEN, CENTARI, V-AMP, VIRTUBE и XENYX)
принадлежат их соответствующим владельцам и не связаны с BEHRINGER. Фирма BEHRINGER не несет ответственность
за ущерб, причиненный лицу какой-либо формулировкой, изображением или утверждением, приведенным в настоящем
документе. Цветa и спецификация продукта могут незначительно отличаться от приведенных. Продукты нашей фирмы
продаются только авторизованными дилерами. Дистрибьюторы и дилеры не являются представителями BEHRINGER и
не имеют права связывать BEHRINGER явными или подразумеваемыми обязательствами или утверждениями. Эта
инстркуция защищена авторскими правами. Полная или частичная перепечатка или размножение настоящего документа
в любой форме и любым способом, электронным или механическим, допускается только с письменного согласия
BEHRINGER International GmbH. Mac является торговой маркой компании Apple Computer, Inc., зарегистрированной в США
и других странах. Windows является торговой маркой компании Microsoft Corporation зарегистрированной в США и других
странах. ASIO является программным продуктом и торговой маркой Steinberg Media Technologies GmbH.
ВСЕ ПРАВА ЗАЩИЩЕНЫ. © 2007 BEHRINGER International GmbH.
BEHRINGER International GmbH,
Hanns-Martin-Schleyer-Str. 36-38,
47877 Willich-Muenchheide II, Германия
Tel. +49 2154 9206 0, Fax +49 2154 9206 4903
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Фирма BEHRINGER прилагает все усилия для обеспечения высочайшего
качества своей продукции. Мы прилагаем все усилия для обеспечения
высочайшего качества нашей продукции. Необходимые модификации
производятся без предварительного уведомления. Поэтому
технические данные и внешний вид устройства могут отличаться от
приведенных в данном документе.
5.1 Коммутация
Для подключения CENTARI iAXE624 к аппаратному
гитарному усилителю, мы рекомендуем использовать
высококачественный экранированный инструментальный
кабель.

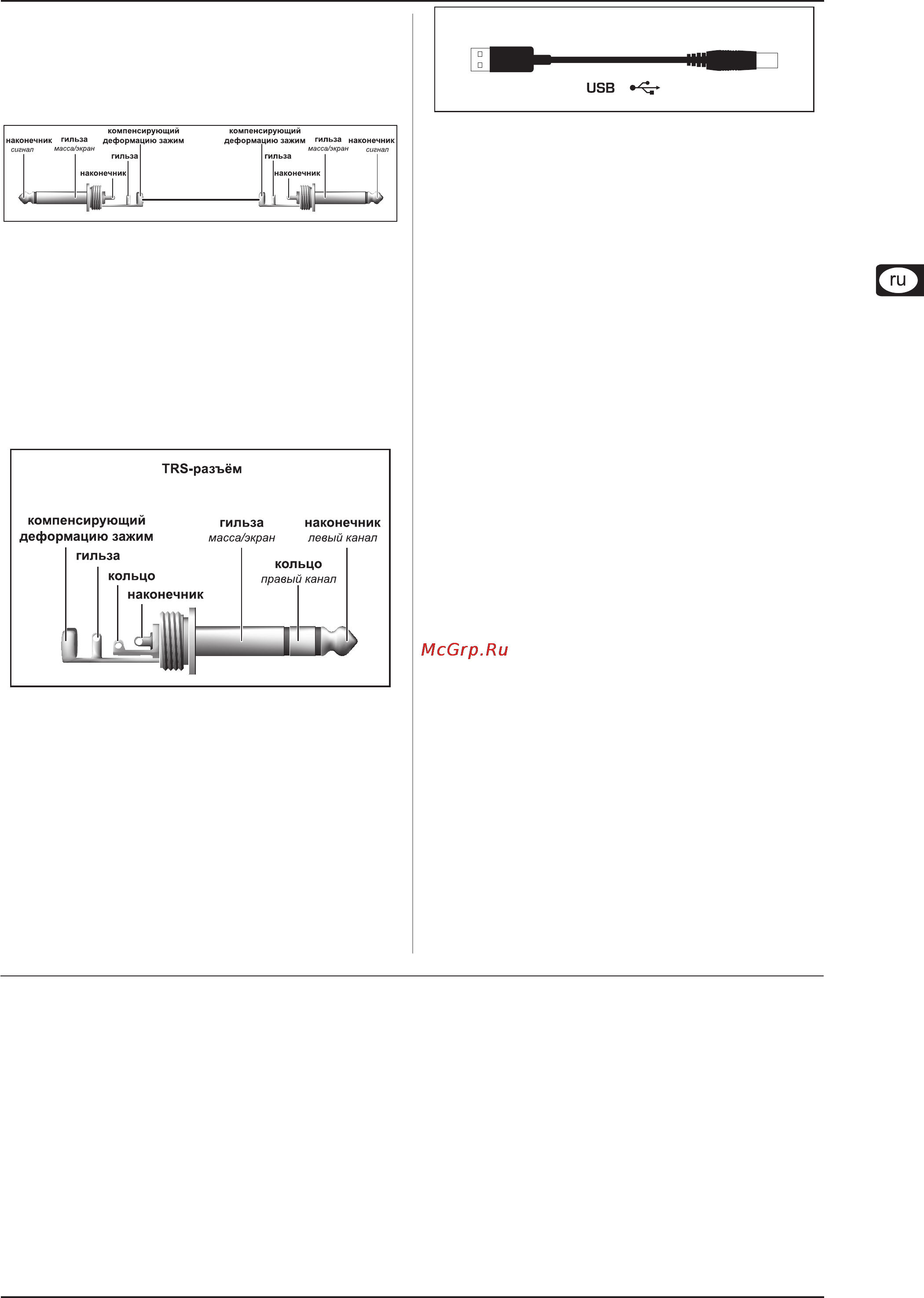

Рис. 5.1: Несимметричный инструментальный кабель с
6,3-мм моноджеками
5.2 Подключение наушников
USB-гитара iAXE624 имеет разъем для подключения
наушников. Через него можно подключить стандартные
наушники с 6,3-мм стереоджеком. Для подключения
наушников с 3,5-мм стереоджеком необходим
соответствующий адаптер. На следующей диаграмме
приведена разводка контактов штекера.
Рис. 5.2: 6,3-мм стереоджек
5.3 USB-кабель
Гитара iAXE624 имеет USB-интерфейс для связи с USB-
совместимыми устройствами, такими как ноутбук или MP3-
плеер. Для коммутации Вы можете использовать
стандартный USB-кабель.
Рис. 5.3:Соединительный USB-кабель
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГИТАРНЫЙ ВЫХОД
Разъем 6,3-мм моноджек, несимметричный
ВЫХОД НА НАУШНИКИ
Разъем 6,3-мм стереоджек
Выходное
сопротивление прибл. 50 Ом
Макс. уровень
на выходе 4.5 дБи, 2 x 8.5 мВ @ 32 Ом
USB 1.1
Гнездо Тип А
ЦИФРОВАЯ ОБРАБОТКА
Преобразователь 16-битный
Частота
дискретизации 32.0 / 44.1 / 48 кГц
ЭЛЕКТРОПИТАНИЕ
через порт USB 5 В, 100 макс.
РАЗМЕРЫ / ВЕС
Размеры (В x Ш x Г) прибл. 985 мм x 335 мм x 62 мм
Вес прибл. 3.0 кг
СИСТЕМНЫЕ ТРЕБОВАНИЯ (PC / MAC)
Операционная система
Windows XP Mac OS X в.10.3.x
Процессор мин.
Pentium 700 MHz G4 733 MHz
Athlon XP 1.33 ГГц
RAM 256 МБ 512 МБ
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Приложения см. “Инструкция по инсталляции ПО”
Драйвер для Windows
высокопроизводительный драйвер
BEHRINGER USB AUDIO
для Windows 98 (SE) / ME / 2000 / XP
Драйвер для Mac OS X
Core Audio
