ПОДГОТОВКА ➤ Установка Ru 18
Сабвуфер можно положить на бок при установке на стойке.
• Ножки, винты и шайбы могут понадобиться позже, поэтому храните их в безопасном месте,
недоступном детям. Дети могут случайно проглотить винт или шайбу.

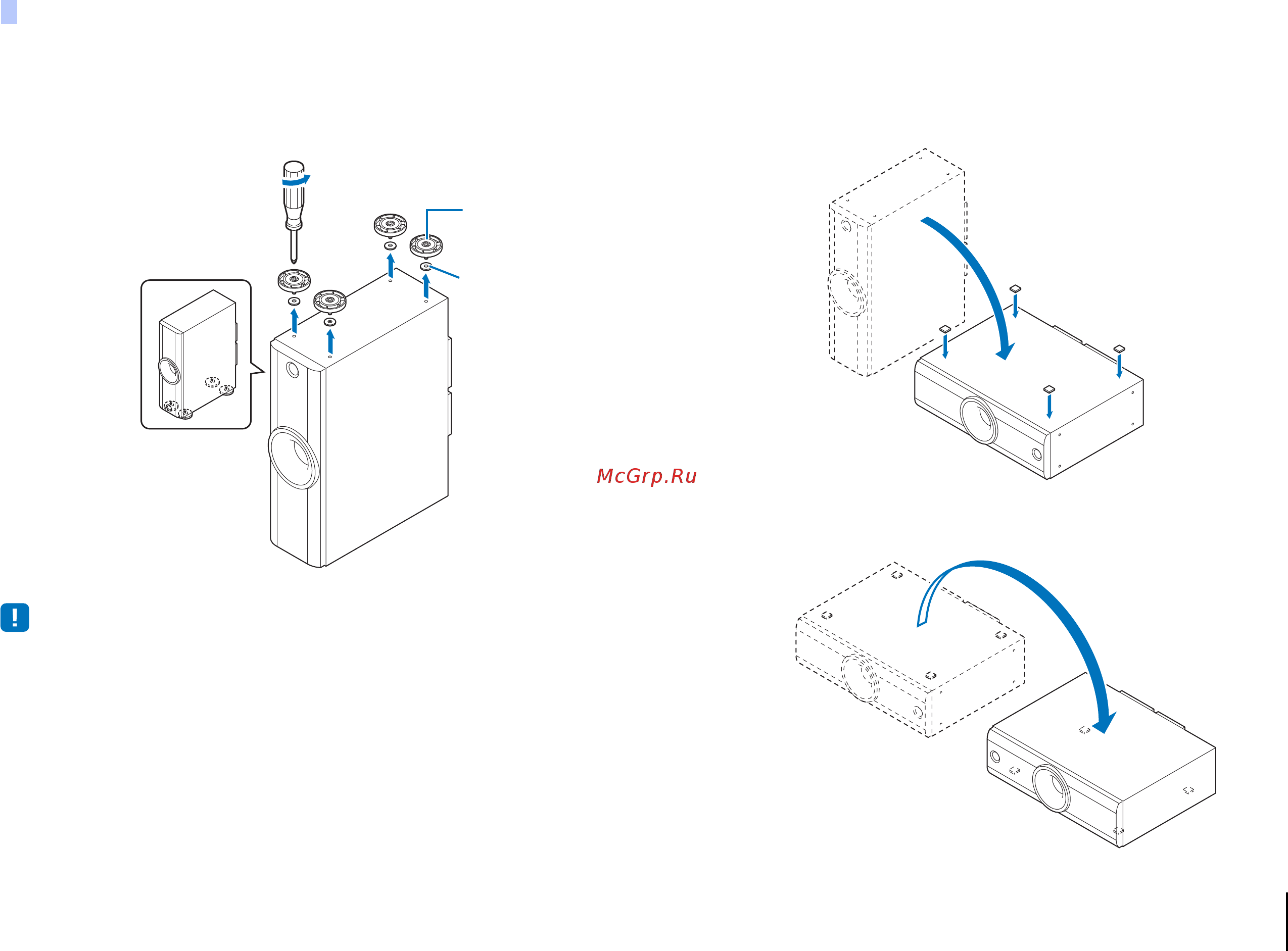

Расположение сабвуфера на боку
Ножка
Шайба
1
Удалите ножки и шайбы, закрепленные на нижней части
сабвуфера.
Удалите винты с помощью отвертки.
2
Положите сабвуфер на бок, как показано на рисунке, и
закрепите на каждом из четырех углов по одной из
прилагаемых прокладок.
3
Расположите сабвуфер, как показано на рисунке.
