ПОДГОТОВКА ➤ Установка Ru 22
7
Затяните винты.
Затяните винты, которыми к изделию крепится распорка (см. шаг 4).

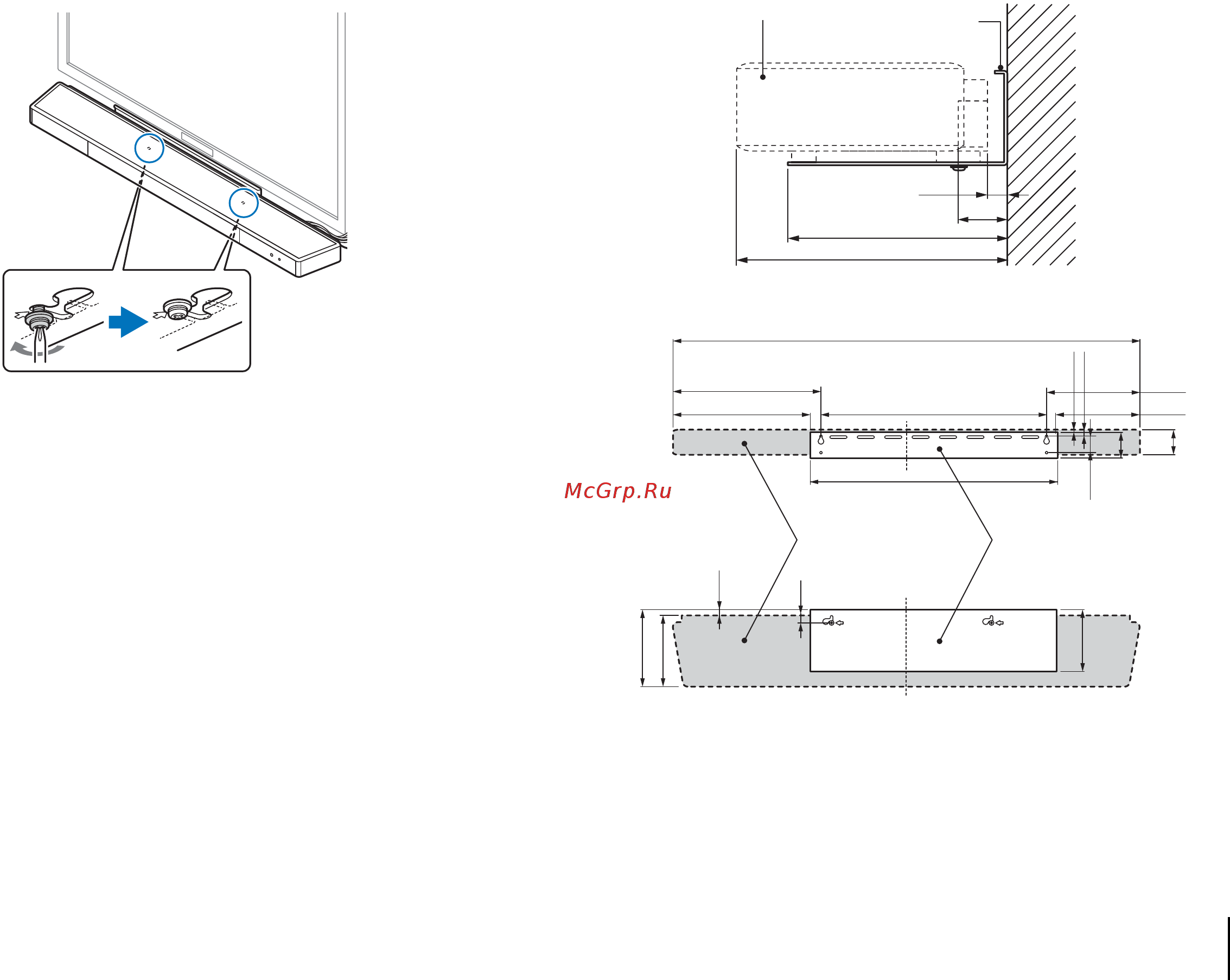

❑ Размеры
10,8
28
125
154,3
(мм)
YSP-CU2500
SPM-K20
(мм)
(мм)
457
500
298,3
276,8
944
YSP-CU2500 SPM-K20
(1,4 кг)
5
13,5
188,3
166,8
33,5
54
51
125
16,7
10,8
143
153,8
