12
Сервисное руководство ZENSOR 5 AХ
_______________________________________________________________
_________________________________________________________________________
К содержанию

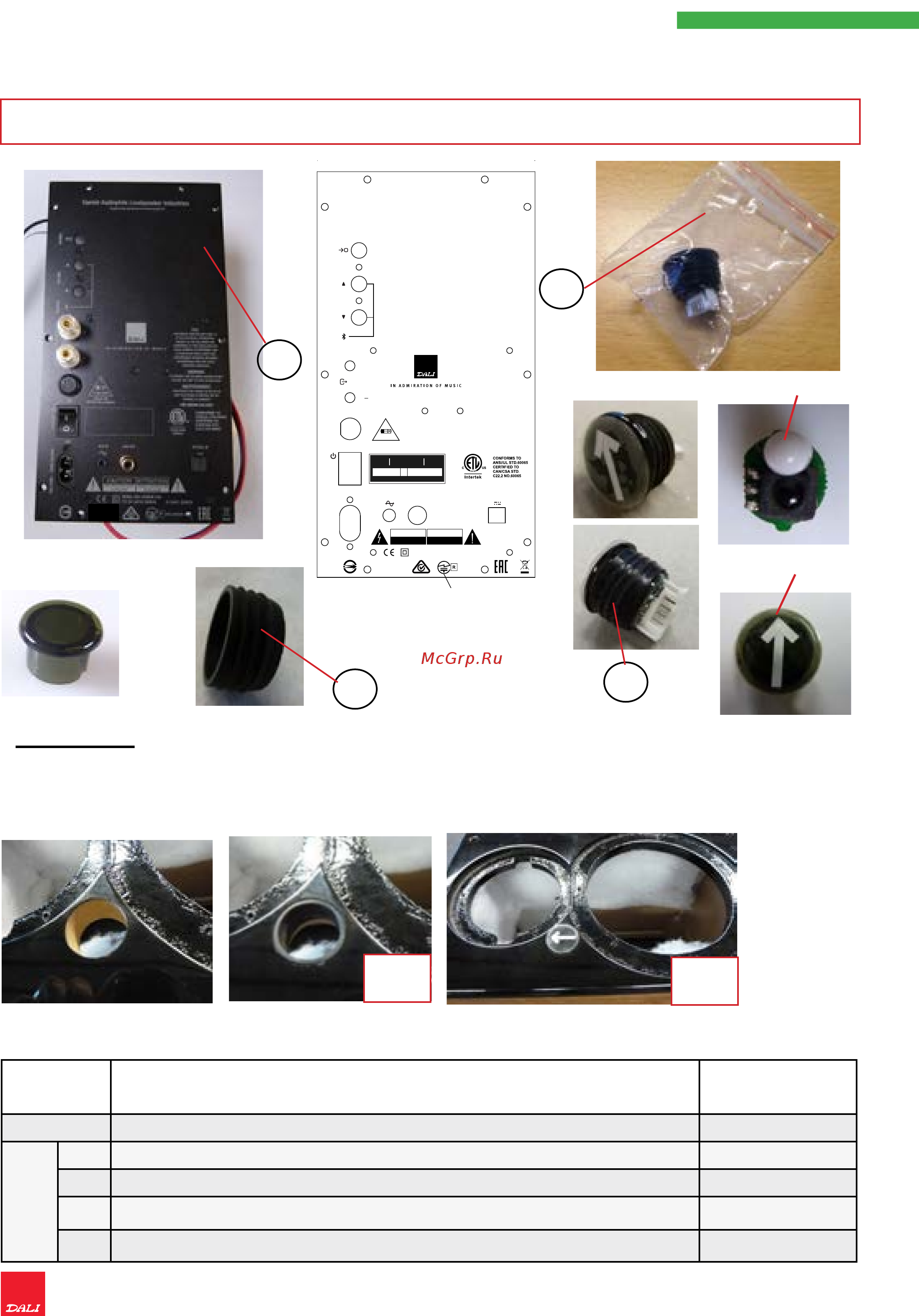

Сборка
При использовании версии А не меняйте ИК-приемник на серый.
При использовании версии В измените ИК-приемник на серый.
Усилитель версии В, идентификация.
Версия B:
Версия В усилителя содержит информацию и предупрежденияя на задней панели
усилителя.
Серая пластиковая защитная к
рышка светодиода имеет округлые формы.
Верх
Верх
Номер Деталь
DALI артикул
1
Усилитель ZENSOR 1 AX с ИК-приемником версии В
360144-0-3
2
Усилитель ZENSOR 1 AX версии В
-
3
ИК-приемник с линзой в сборе и рукавом, версия В
370035-0-3
4
Рукав Ø16,8 x 10мм
-
5
Застегивающийся пакет
-
Серая крышка
3
4
2
5
1. Установите рукав в отверстие, край рукава должен быть на одном уровне с корпусом.
2. Установите ИК-приемник в рукав индикаторной стрелкой вверх.
1
12
Print color: RAL 9023 Matt
FOR INDOOR USE ONLY
Designed and engineered in Denmark by DALI A/S
T
RISK OF FIRE
REPLACE FUSE AS MARKED
T1.6AL/250V
Danish Audiophile Loudspeaker Industries
SUB OUT OPTICAL INAUX IN
100-240V~ 100W 50/60Hz
SOURCEVOLUME
+
OUTPUT TO RIGHT SPEAKERPOWER
ON
OFF
RELEASE
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ATTENTION
RISQUE D’ ÉLECTROCUTION
NE PAS OUVRIR
AVERTISSEMENT
POUR ÉVITER TOUT RISQUE DE FEU OU DE
CHOC ÉLECTRIQUE N’EXPOSEZ PAS CET
APPAREIL À L’HUMIDITÉ
WARNING
TO PREVENT FIRE OR SHOCK HAZARD DO NOT
EXPOSE THIS UNIT TO RAIN OR MOISTURE
IC: 20427-ZENSORFCC ID: 2AFD2-ZENSOR
FCC
THIS DEVICE COMPLIES WITH PART 15
OF THE FCC RULES. OPERATION IS
SUBJECT TO THE FOLLOWING TWO
CONDITIONS: (1) THIS DEVICE MAY NOT
CAUSE HARMFUL INTERFERENCE, AND
(2) THIS DEVICE MUST ACCEPT ANY
INTERFERENCE RECEIVED, INCLUDING
INTERFERENCE THAT MAY CAUSE
UNDESIRED OPERATION.
MODEL: DALI ZENSOR 5 AX
204-520294
5002023
4156000
Assembled and inspected by:Serial no:
DALI ZENSOR 5 AX
L
242 MM
130 MM
7,8 MM
