Сервисное руководство ZENSOR 5 AХ
_______________________________________________________________
_________________________________________________________________________
К содержанию
Сборка

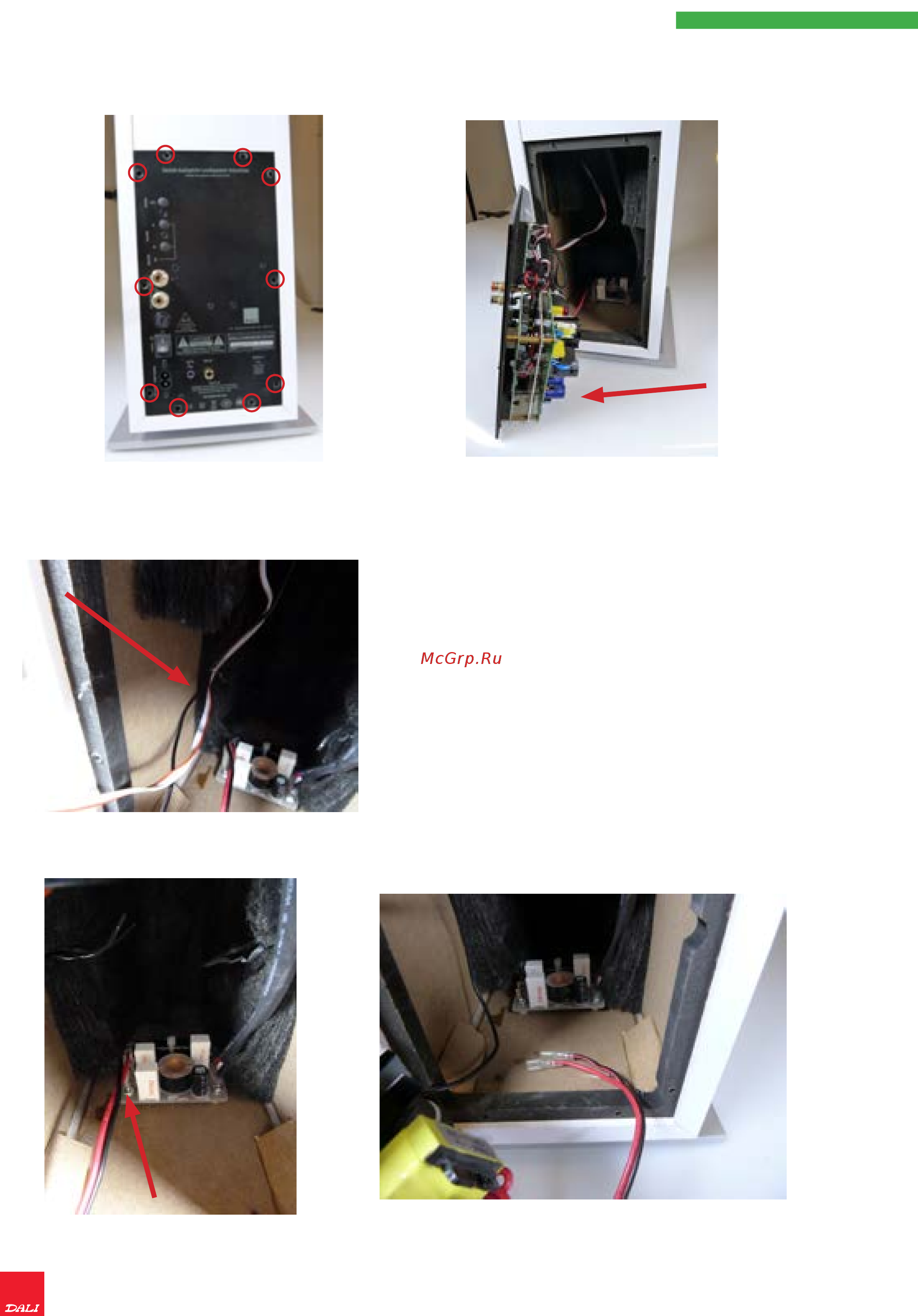

Удаление модуля усилителя
Удалите винты, обведенные красным.
Вытащите модуль усилителя влево, как показано на изображении.
Отсоедините провод.
Отсоедините 2 провода усилителя на кроссовере.
Они закреплены очень крепко, так что будьте аккуратны.
