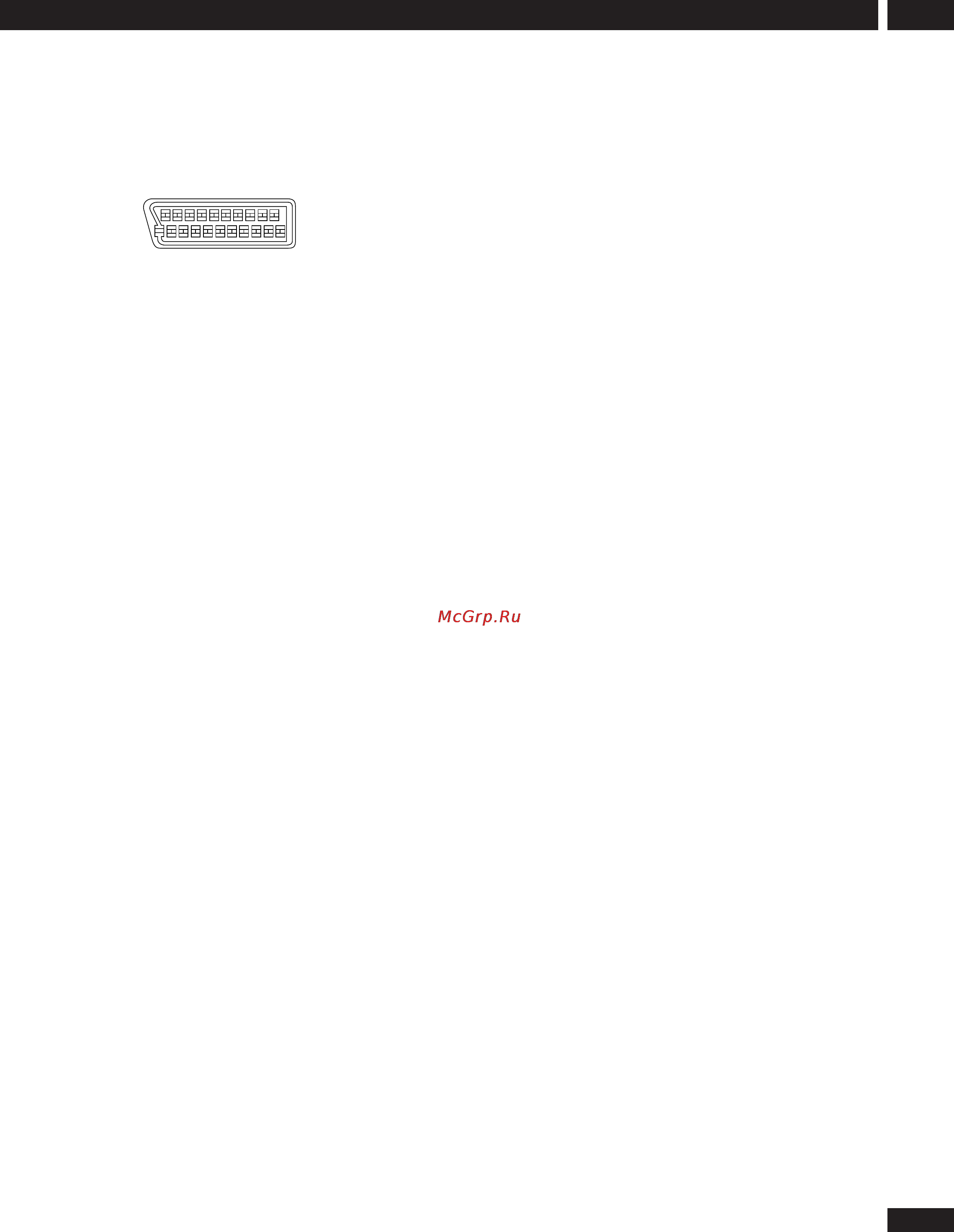

Распределение 21 штырька соединителя
AV фильтры ввод/вывод .................................... 21-ячейный штырь
Этот штырь обеспечивает видео и аудио сигналы для связи с
компатибильным цветным телевизором или монитором.
20 18 16 14 12 10 8 6 4 2
21 19 17 15 13 11 9 7 5 3 1
Номер штырька
1 Выход аудио 2/R 11 Выход G*
3 Выход аудио 1/L 15 Выход R* или C*
4 Заземление GND 17 Заземление GND
7 Выход В* 19 Видеовыход или выход Y*
8 Состояние Status 21 Заземление GND
* AV CONNECTOR 1(RGB)-TV: является выходом
AV CONNECTOR 2: не является выходом
