Соединение2
8
<DV-747A-Ru>
AV CONNECTOR 2 AV CONNECTOR 1 (RGB)-TV
VIDEO
OUT
S-VIDEO
OUT
OPTICAL
IN
OUT
COAXIAL
SUB
WOOFER
CENTER
SURROUNDFRONT
1
P
R
P
B
Y
2
1
1
2
L
L
R
R
2
AUDIO OUT
(5.1CH)
DIGITAL OUT
CONTROL
AUDIO OUT
(2CH)
COMPONENT VIDEO OUT
AC IN
1
23

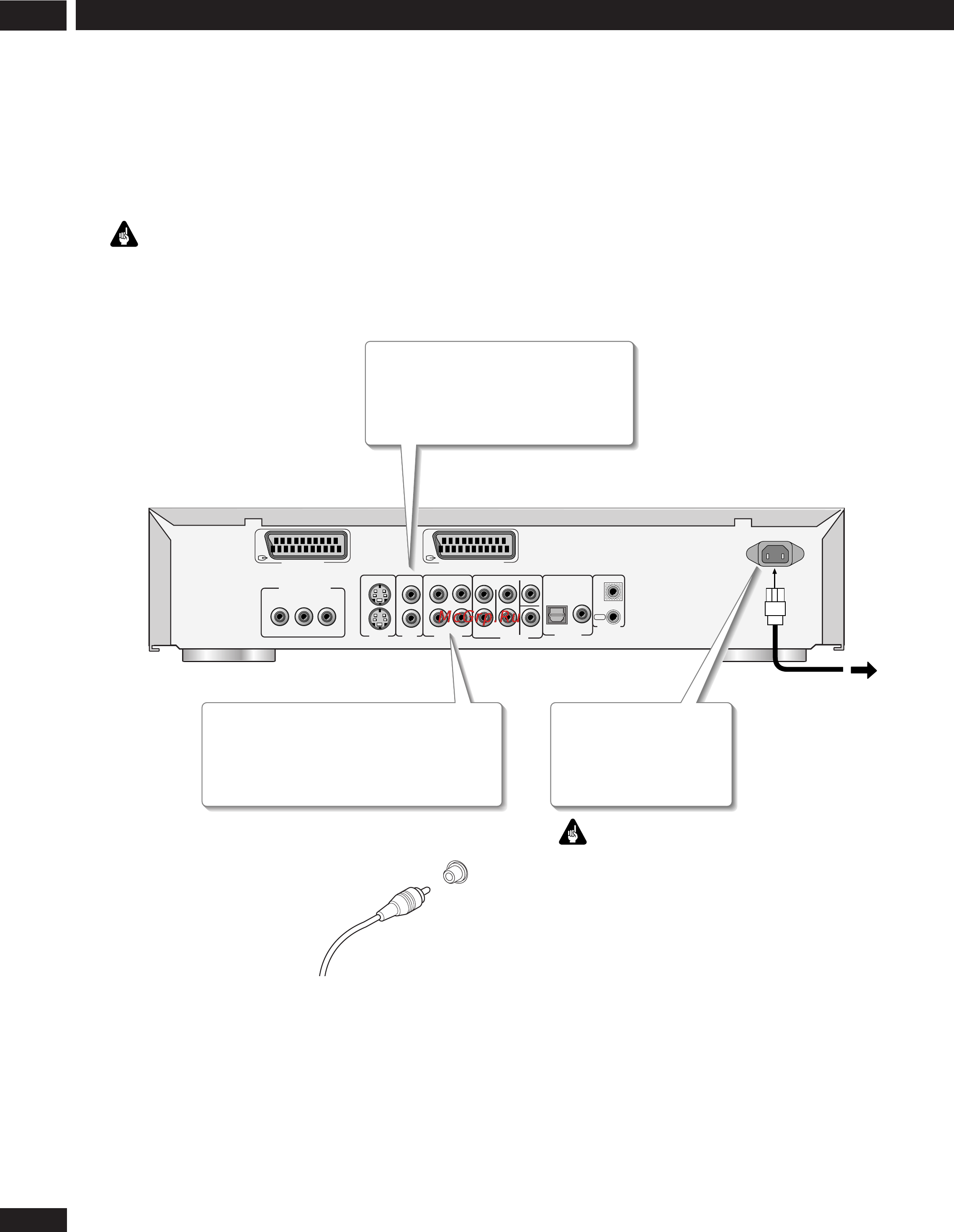

Простая установка
Эта простая установка - минимальный набор подключений,
необходимые для начала просмотра видеодисков DVD. И звук и
изображение поданы непосредственно к вашему телевизору, с
помощью аудио и видео кабелей (в комплекте). Для других
возможных подключений, см. страницы 9 и 10.
Внимание
Перед созданием или изменением любых групповых подсоединений на
задней панели устройства, удостовертесь, что все компоненты
обесточены и отключены от стенной розетки.
Соедините желтый видеокабель (из
комплекта) к составному видеовходу
на вашем телевизоре.
Подключите устройство
к стандартному AC
выходу на стене.
Соедините красный/белый стерео
аудиокабель к паре стерео аудиовходов на
вашем телевизоре.
Подсоединение аудио и видео кабелей
Удостоверьтесь, что до конца
вставили каждый разъем для
лучшего подключения. Разъемы
гнезда обозначены цветом для
облегчения подсоединения.
Внимание
Для надлежащего заземления проигрывателя, кроме всего, Вы
должны подсоединить как минимум один аудио или видео кабель
(не принимая во внимание оптический кабель).
Если CONTROL IN гнездо на задней панели проигрывателя соединен
с CONTROL OUT гнездом другого компонента Pioneer, направте
дистанционное управление на один из компонентов, чтобы
управлять проигрывателем.
Подсоединение кабелей управления
Используйте стереокабель миниразъема (не включен в
комплект), чтобы соединить CONTROL OUT вашего усилителя/
приемника Pioneer с CONTROL IN данного устройства. Это
позволит вам управлять данным устройством при помощи ДПУ
усилителя/приемника. Смотрите инструкцию, которая
прилагается к вашему усилителю/приемнику для более
подробных инструкций. Вы можете добавить большее
количество компонентов в цепь, подключив CONTROL OUT
данного устройства к CONTROL IN других компонентов Pioneer.
