1 1 (питание)
Позволяет включить ресивер или пере-
ключить его в режим ожидания.
2 Индикатор питания
• Зеленый: Ресивер включен.
• Красный: Ресивер находится в режи-
ме ожидания и настроено следующее:
– Для параметра «CTRL HDMI» (управ-
ление HDMI) установлена настройка
«CTRL ON» (управление включено).
– Для параметра «BT STBY» (режим
ожидания Bluetooth) установлена
настройка «STBY ON» (режим ожида-
ния включен)*.
– Для параметра «STBY THRU» (сквозная
передача сигнала в режиме ожидания)
установлена настройка «ON» (включе-
но) или «AUTO» (автоматически).
• Индикатор не горит: Ресивер нахо-
дится в режиме ожидания и:
– Для параметра «CTRL HDMI» (управ-
ление HDMI) установлена настройка
«CTRL OFF» (управление выключено).
– Для параметра «BT STBY» (режим
ожидания Bluetooth) установлена
настройка «STBY OFF» (режим ожи-
дания выключен).
– Для параметра «STBY THRU» (сквоз-
ная передача сигнала в режиме ожи-
дания) установлена настройка «OFF»
(выключено).
* Индикатор загорается красным цветом, толь-
ко если было настроено сопряжение устрой-
ства с ресивером и для параметра «BT
POWER» (питание Bluetooth) установлена
настройка «BT ON» (функция Bluetooth вклю-
чена). Если у ресивера нет сопряжения
с каким-либо устройством или для параметра
«BT POWER» (питание Bluetooth) установлена
настройка «BT OFF» (функция Bluetooth вы-
ключена), индикатор выключается.
3 SPEAKERS
Позволяет включать или выключать аку-
стическую систему.
• «SPK ON»: Акустическая система
включена.
• «OFF SPEAKERS»*: Акустическая си-
стема выключена.
* Индикации «OFF» и «SPEAKERS» на панели
дисплея отображаются поочередно.
Примечание
Если выбрана настройка «OFF SPEAKERS»,
никакое звучание акустическими системами не
воспроизводится. Обязательно выберите
настройку «SPK ON».
4 TUNING MODE
Позволяет выбирать автоматическую
настройку тюнера или режим предвари-
тельной настройки.
5 TUNING +/–
Нажимайте эти кнопки для настройки на
радиостанции в диапазоне FM или выбо-
ра предварительно настроенных стан-
ций/каналов.
Основные части и элементы управления

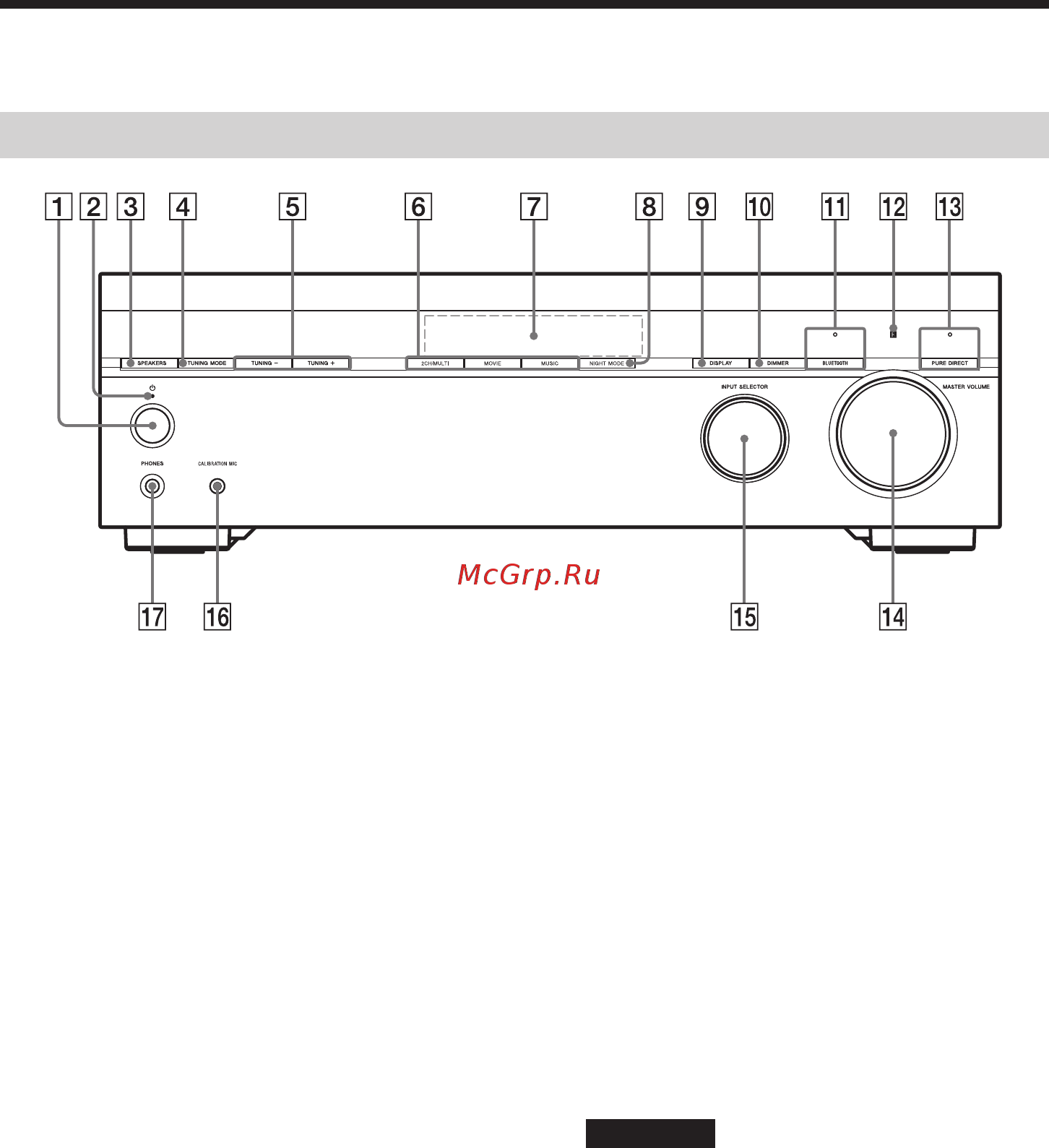

Передняя панель ресивера
