MJX X601H-Gold FPV 2.4G [18/26] Заметка

С установленной камерой # C4015 / # C4016, модель может снимать

фотографии и видео, если загрузить и установить программное

обеспечение FPV на смартфон. Передача в реальном времени FPV

может быть достигнута посредством подключения модели

и смартфона.

1. Отодвиньте центр фиксатора стойки

и медленно выдвиньте держатель.

Держатель мобильного телефона будет снят.

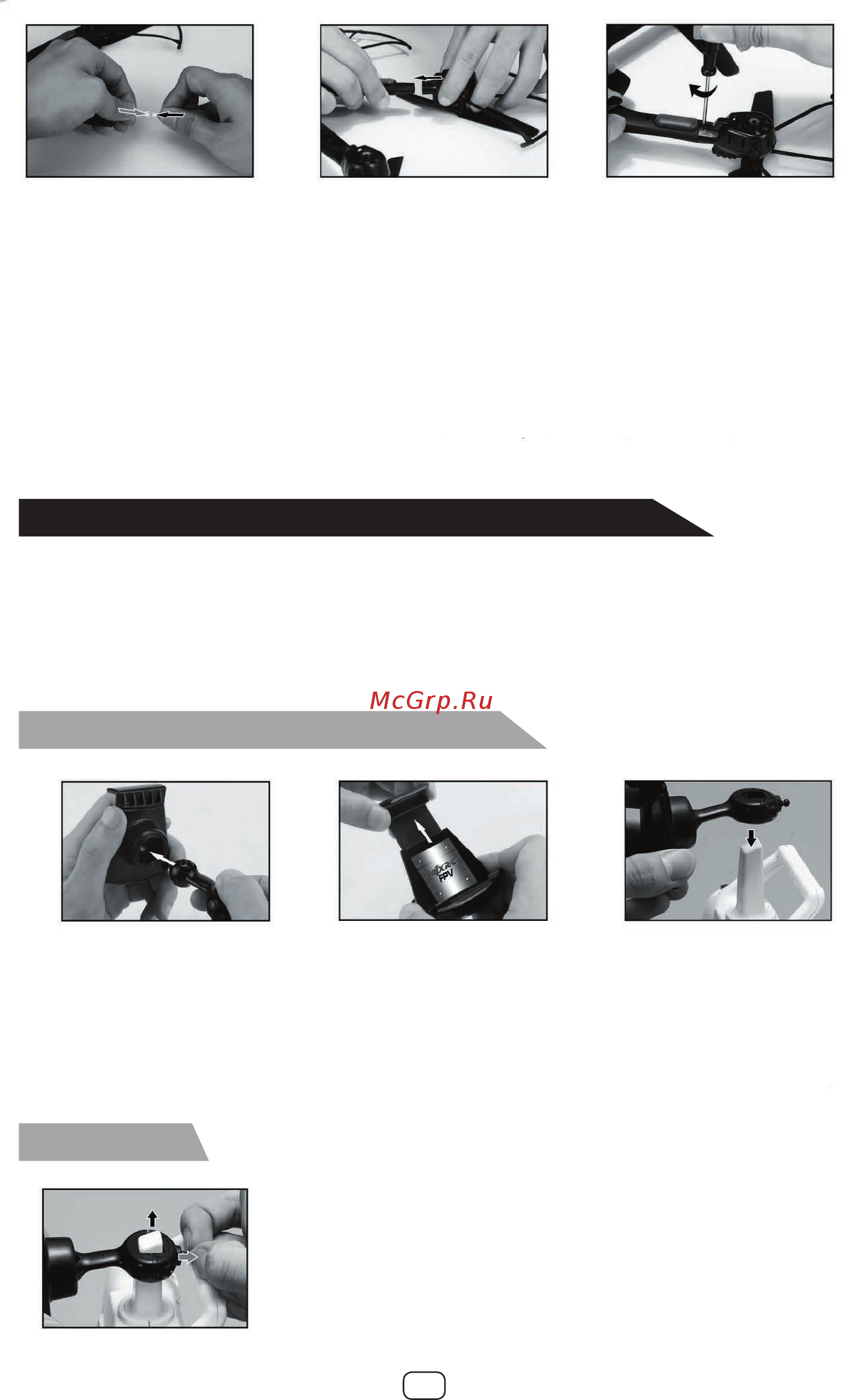

Рис. 14 Рис. 15 Рис. 16

Рис. 17 Рис. 18 Рис. 19

Рис. 20

Установка камеры FPV # C4015 / # C4016

Установка держателя смартфона:

1. Выверните винты отверткой, вращая против часовой стрелки.

(Рис.11)

2. Вытащите подставку (Рис.12)

3. Отсоедините провод двигателя от вилки сетевого кабеля.

(Рис.13)

4. Подключите провод двигателя новой подставки к вилке кабеля.

(Рис.14)

5.Установите подставку к основному корпусу модели. (Рис. 15)

6. Закрепите подставку с помощью винтов (Рис.16)

Заметка:

1. Присоедините

стойку к

компоненту

крепления

смартфона

2. Отрегулируйте

фиксирующий

элемент вверх или

вниз в соответствии

с размером

подвижного

элемента

3. Установите

держатель

мобильного

телефона

на верхнюю

часть пульта

дистанционного

управления.
