3

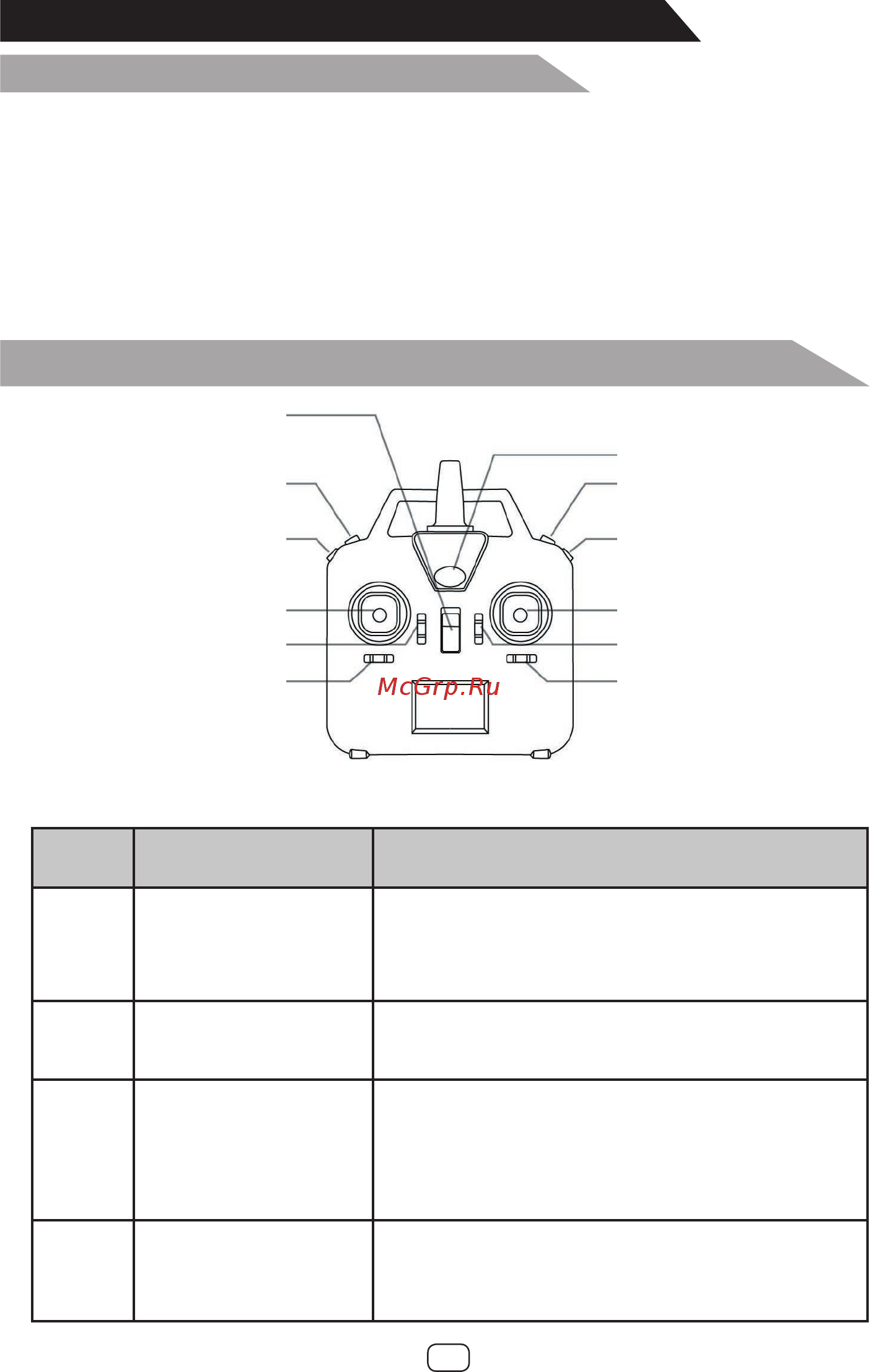

Пульт дистанционного управления (передатчик)
№ Функция Описание функции
1 Включатель питания
Он управляет источником питания передатчика.
Переведите выключатель питания в положение
«ON», передатчик включен; Переведите
выключатель питания в положение «ВЫКЛ»,
питание передатчика отключено.
2
Переключатель
режимов/Старт одной
кнопкой/Посадка
1. Долгое нажатие - смена ручки управления.
2.Краткое нажатие для старта/посадки на землю.
3 Левый стик
РЕЖИМ 2: вверх/вниз, повернуть налево/
повернуть вправо;
РЕЖИМ 4: вверх / вниз, влево/вправо.
РЕЖИМ 1: вперед назад, поворот влево/поворот
направо;
РЕЖИМ 3: вперед/назад, влево/вправо.
4 Переключатель А
В режиме 2 и 4 эта кнопка не имеет значение.
В режимах 1 и 3 помогает настроить прямой и
обратный полет модели.
Пульт дистанционного управления с LCD
Основные функции пульта ДУ
• Система дистанционного управления микрокомпьютером и технология
соединения 2.4G дают возможность использовать несколько коптеров
одновременно без взаимных помех.
• Контроль функции восходящего, нисходящего, прямого, обратного, левого,
правого, поворота влево, поворота вправо и 3D-переворота и вращения
вертолета.
• Ручка управления может свободно переключаться в соответствии с
привычкой игрока.
Эскизные и функциональные переключатели пульта ДУ
1. Включатель питания
2. Переключатель
режимов/Старт одной
кнопкой/Посадка
5. Включатель
подсветки/Режим "без
головы"/Включатель
возврата одной кнопкой
3. Левый стик
12.
Индикатор питания
4. Переключатель А
5. Переключатель В
10. 3D вращение
11. Переключатель
скоростей Быстро/
Медленно
9. Правый стик
8. Переключатель D
7. Переключатель C
Содержание
- Изделие и запасные части включенные в эту 1 упаковку 1
- Инструкция 1
- Технические характеристики 1
- Правила безопасности 2
- Основные функции пульта ду 3
- Пульт дистанционного управления передатчик 3
- Пульт дистанционного управления с lcd 3
- Система дистанционного управления микрокомпьютером и технология соединения 2 g дают возможность использовать несколько коптеров одновременно без взаимных помех контроль функции восходящего нисходящего прямого обратного левого правого поворота влево поворота вправо и 3d переворота и вращения вертолета ручка управления может свободно переключаться в соответствии с привычкой игрока 3
- Эскизные и функциональные переключатели пульта ду 3
- Выбор режима стика 5
- Длительно нажмите кнопку переключения режимов чтобы выбрать режим2 режим 4 режим 1 режим 3 5
- Как установить батарею пульта ду 5
- Отверните против часовой стрелки чтобы открыть крышку батарейного отсека рис 2 установите 4 батарейки типа аа в батарейный отсек в соответствии с указанной полярностью рис 3 привинтите по часовой стрелке чтобы закрыть батарейный отсек рис 5
- Переключателя режимов 5
- Режим 1 режим 2 5
- Рис 1 рис 2 рис 3 5
- Выбор скорости полета 6
- Выкл вкл лопасти b 6
- Доступны 2 скорости полета низкая скорость и высокая скорость игрок может выбрать скорость полета нажав кнопку скорости h l 6
- Защитные рамки 6
- Лопасти a 6
- Лопасти b 6
- Лопасти b свет 6
- Модель 6
- Мотор 6
- Основные комплектующие 6
- Режим 3 режим 4 6
- Рис 4 рис 5 рис 6 6
- Установка защитных рамок и шасси 6
- Шасси камера 6
- Как заменить батарею в модели 7
- Способ зарядки батареи 7
- Модель 8
- Подготовка к полету 8
- Пульт дистанционного управления 8
- Примечания 9
- Режим 1 или 3 10
- Режим 2 или 4 10
- Режим 3 или 4 10
- Функции переключателя 10
- Режим 1 или 2 11
- Режим 3 или 4 11
- Вверх 12
- Вниз 12
- Вперед 12
- Держать высоту 12
- Поворот влево 12
- Поворот вправо 12
- Управление 12
- Назад 13
- Полет влево 13
- Полет вправо 13
- Посадка и аварийная остановка 13
- D роллы перевороты 14
- Вход в режим без головы 14
- Выход из режима без головы 14
- Заметка 14
- Режим без головы 14
- Автовозврат одной кнопкой 16
- Если модель летит в режиме без головы а направление полета имеет отклонения пожалуйста прекратите полет и снова выполните действие проверки направления полета 16
- Как только соединение сигнала между дроном и пультом закончилось нажмите на ручку управления регулятором чтобы дрон взлетел когда модель взлетит на высоту более 1 метра отпустите ручку регулятора модель будет парить на текущей высоте 16
- Когда модель летит в режиме без головы нажмите кнопку автовозврата и модель полетит к пилоту нажмите снова кнопку автовозврата или используйте ручку управления вперед назад и модель выйдет из функции возврата 16
- Примечания 16
- Удержание высоты барометром 16
- Указание направления полета необходимо когда модель будет летать в режиме без головы при проверке направления полета модель должна быть установлена прямо вперед а хвост напротив пилота пилот должен смотреть в ту сторону куда указывает нос модели игрок должен стоять в одном направлении при управлении полетом 16
- Замена подставки 17
- Принципиальная схема подключения двигателей и печатной платы 17
- Заметка 18
- Установка камеры fpv c4015 c4016 18
- Загрузка программного обеспечения для передачи в реальном времени fpv установка и описание функций 19
- Установка c4015 c4016 19
- Установка программы 19
- Mjx h описание функций управления смартфоном 20
- Откройте приложение mjx h 2 нажмите кнопку control 3 активируется интерфейс управления в реальном времени 20
- Откройте приложение mjx h 2 нажмите кнопку monitor 3 появится изображение в реальном времени 20
- Режим передачи изображений в реальном времени 20
- Режим управления через приложение 20
- Рис 27 рис 28 рис 29 20
- Рис 30 рис 31 рис 32 20
- Существует два режима работы приложения mjx h 20
- Инструкция по запуску дрона с помощью приложения на сматфоне 24
- Как сделать экстренную посадку и настроить гироскоп с помощью приложения 24
- Когда модель находится в режиме без головы требуется подтверждение направления полета установите голову модели перед игроком поверните обе ручки управления в нижний правый угол в течение примерно 2 секунд индикаторная лампа модели перейдет от медленно мигающей к быстрому миганию и подтверждение направления полета будет завершено 25
- Коррекция гироскопа 25
- Проблема причина решение 25
- Решение проблем 25
