ВЫПОЛНЕНИЕ ПОДСОЕДИНЕНИЙ
Русский
19
<DV-636D-Ru>
Устройство компании “Pioneer”, имеющее знак Î.
CONTROL
OPT.
AUDIO OUT (2CH) AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL
AUTO
OUT IN
R
21
R
L
L
1
2
1
2
FRONT
SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2
AV1 (RGB) -TV
CONTROL
OUT IN
CONTROL
OUT

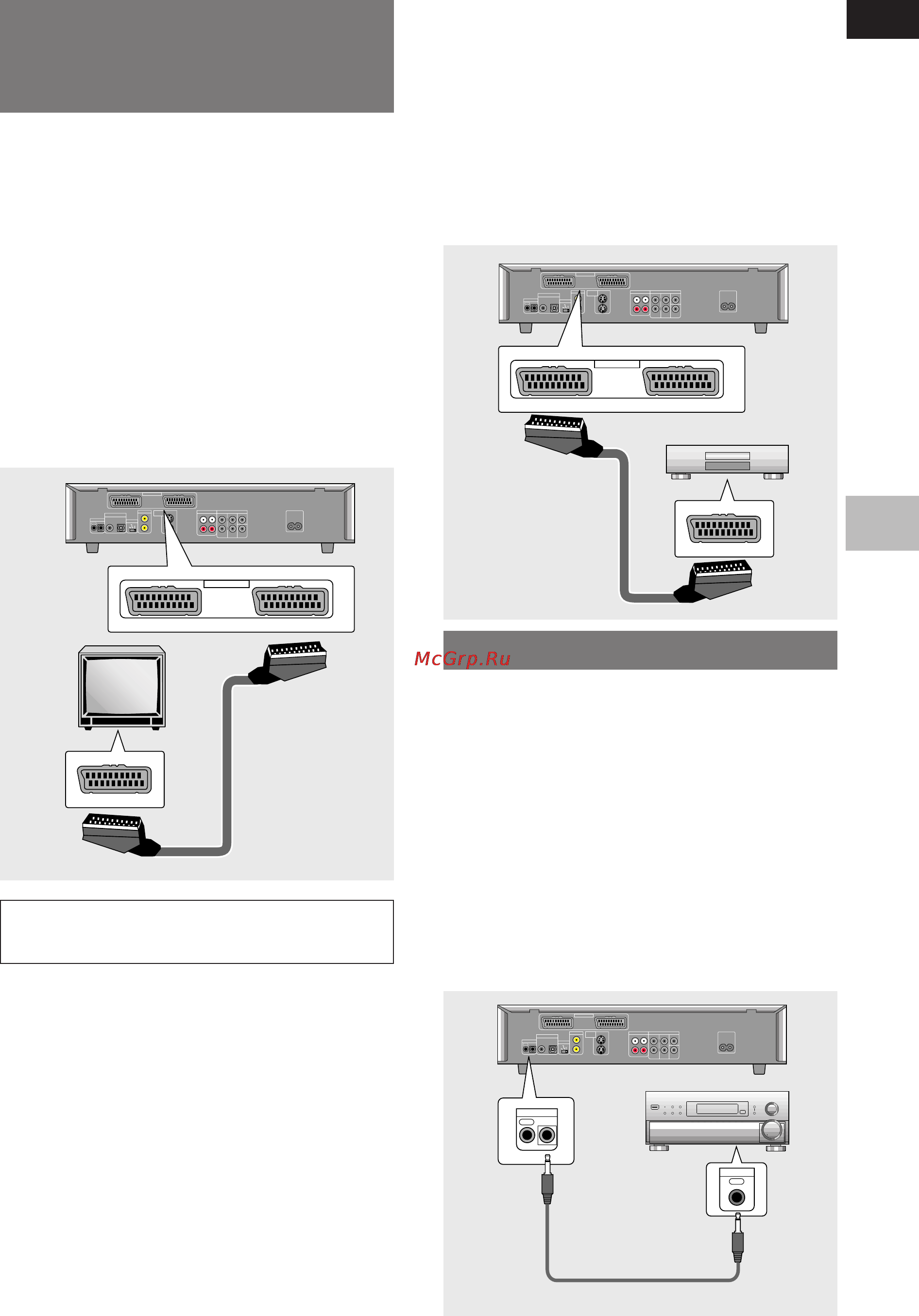

Подсоединение с помощью
комбинированного
аудиовидеосоединителя
Используя имеющийся продаже в торговой сети 21-штырьковый
кабель SCART, соедините гнездо AV CONNECTOR проигрывателя с
телевизором или монитором, что обеспечит передачу аудио- и
видеосигналов через одно соединение.
Гнездо AV1 (RGB)-TV
Выходной видеосигнал с гнезда AV1 (RGB)-TV содержит
информацию в формате комбинированного видео, S-видео
и RGB. После выполнения физических подсоединений к
Вашему телевизору или монитору выберите наиболее
подходящий видеоформат параметром [Video Out] в меню
Video экрана настройки (страница 29).
Имеются различные конфигурации кабелей SCART. Перед
тем, как выполнить подсоединения, убедитесь, что кабель,
который вы планируете использовать, подходит к
телевизору или монитору, к которому Вы подключаетесь.
Описания сигналов со штырьков аудиовидеосоединителя
AV CONNECTOR можно найти в разделе "Технические
характеристики" (страница 63).
Подсоединения для контроля системы
Использовав имеющийся в продаже в торговой сети шнур с
миништекером (диаметр 3,5 мм без сопротивления) для соединения
гнезда CONTROL IN данного проигрывателя к гнезду CONTROL OUT
другого устройства компании “Pioneer”, на котором имеется знак Î,
Вы сможете управлять этим устройст-вом, как если бы оно было
одним из элементов системы (контроль системы).
Если Вы выполнили подсоединения с целью обеспечения
контроля системы, Вы не сможете управлять проигрывателем
напрямую. В этом случае для управления проигрывателем
направьте пульт дистанционного управления на устройство
(аудиовидеоусилитель и т. д.), подсоединенное к гнезду CONTROL
OUT.
Управляя всей системой как единым целым, тем не менее
выполните подсоединение к усилителю с использованием какого-
либо аудио- или видеошнура даже в том случае, если в системе
используются исключительно цифровые устройства.
Более подробную информацию смотрите в руководствах по
эксплуатации подключенных Вами устройств.
Гнездо AV2
Выходной видеосигнал с гнезда AV2 содержит комбинированную
видеоинформацию. После физического выполнения подсоеди-
нения к Вашему телевизору или монитору выберите наиболее
подходящий видеоформат посредством параметра [Video Out] в
меню Video экрана настройки (страница 29).
Имеются различные конфигурации кабелей SCART. Прежде, чем
выполнить подсоединения, убедитесь в том, что шнур, которым Вы
хотите воспользоваться, подходит к телевизору или монитору, к
которому Вы хотите подсоединиться.
Описания сигналов со штырьков аудиовидеосоединителя AV
CONNECTOR можно найти в разделе "Технические характеристики"
(страница 63).
CONTROL
OPT.
AUDIO OUT (2CH) AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL
AUTO
OUT IN
R
21
R
L
L
1
2
1
2
FRONT
SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2
AV1 (RGB) -TV
AV CONNECTOR
AV2
AV1 (RGB) -TV
Видеомагнитофон и т. д.
CONTROL
OPT.
AUDIO OUT (2CH) AUDIO OUT (5.1CH)
AC IN
VIDEO OUT
NTSC
PAL
AUTO
OUT IN
R
21
R
L
L
1
2
1
2
FRONT
SUB
WOOFER
CENTER
TV SYSTEM
AV CONNECTOR
DIGITAL OUT
SURROUND
S-VIDEO
OUT
AV2
AV1 (RGB) -TV
AV CONNECTOR
AV2
AV1 (RGB) -TV
Телевизор
или
монитор
Примечание
Когда электропитание выключено, сигнал, поступающий в
гнездо AV2, передается на гнездо AV1 (RGB)-TV.
