21
X:\print\Pioneer\19_XL\MVH\19_XL_UR_QRB3798(A5_Horizonal)\020Chapter.fm
MVH-G111
19_XL_UR_QRB3798(A5_Horizonal)
Ru
Русский
Это изделие
Вход камеры заднего вида (R.C IN)
Источник питания
Силовой шнур
Фиолетовый/белый (REVERSE-GEAR
SIGNAL INPUT)
См. Силовой шнур (стр. 19).
ПРИМЕЧАНИЯ
• Для крепления камеры следуйте
инструкциям по монтажу камеры.
Используйте камеру, провода которой
подключены к переключателю ACC.
• Подключите только камеру заднего
вида к R.C IN. Не подключайте любое
другое оборудование.
• Чтобы использовать камеру заднего
вида, необходимо провести некоторые
настройки. Подробнее смотрите в
[Настройки камеры] (стр. 12).

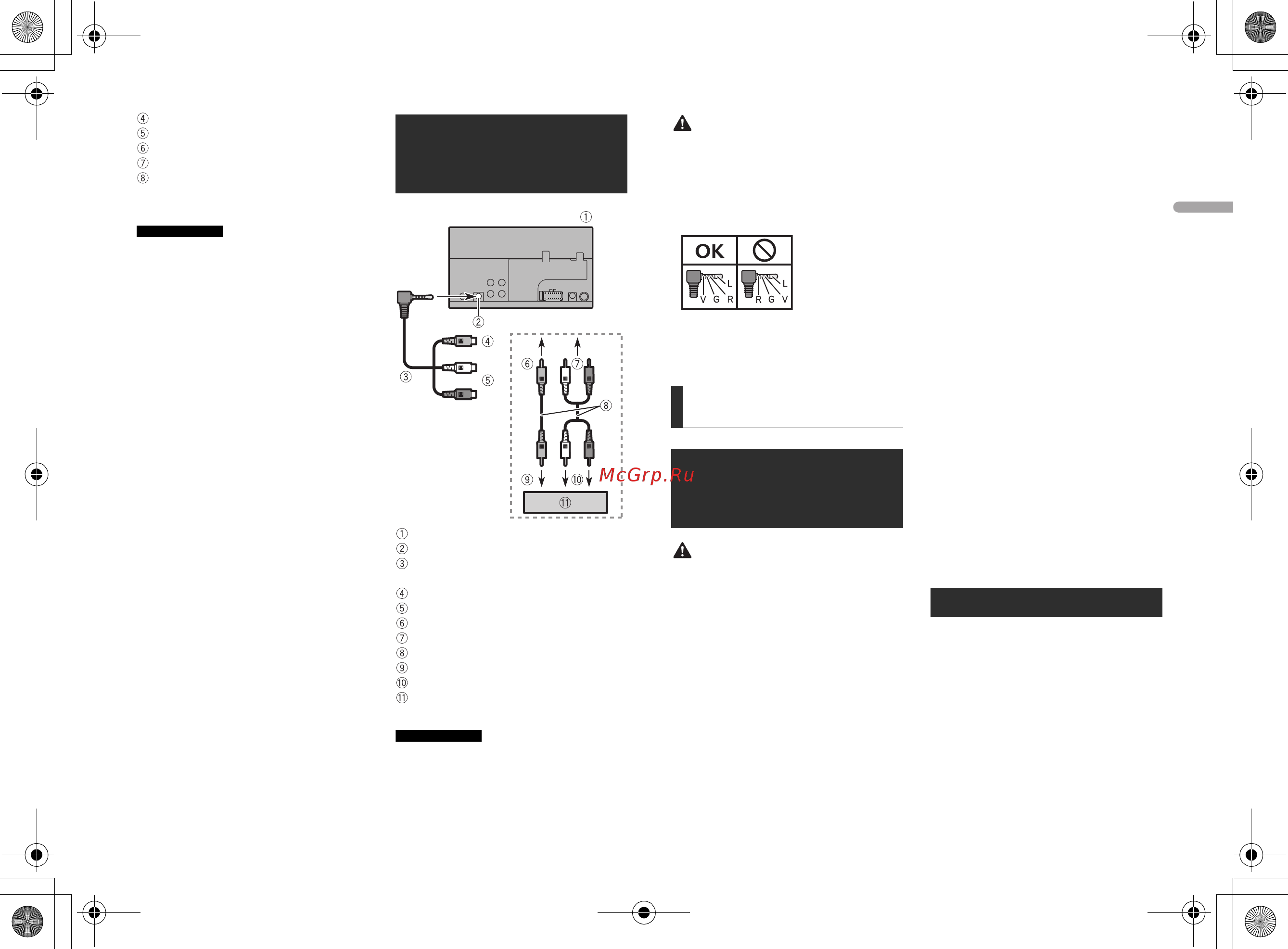

Это изделие
Вход AUX
Кабель с мини-гнездом AV (продается
отдельно)
Желтый
Красный, белый
К желтому
К красному, белому
Кабель RCA (продается отдельно)
К выходу видео
К выходам аудио
Внешний видеокомпонент (продается
отдельно)
ПРИМЕЧАНИЕ
Для использования внешнего
видеокомпонента требуется настройка.
Подробнее смотрите в AUX (стр. 11).
Внешний
видеокомпонент и
дисплей
ВНИМАНИЕ
Используйте кабель AV с мини-
разъемом (продается отдельно) для
подключения. При использовании
других кабелей положение проводки
может отличаться, что может повлиять
на изображение и звук.
ВНИМАНИЕ
• Запрещено устанавливать систему там
или таким образом, где:
–Она может нанести травму водителю
или пассажирам в случае резкой
остановки автомобиля.
–Может препятствовать управлению
водителем автомобиля, например, на
полу напротив водительского
сиденья, вблизи рулевого колеса или
рычага переключения передач.
• Для обеспечения правильной
установки следует использовать
детали, входящие в комплект и
соответственно указанным
процедурам. Если какие-либо детали
не поставляются с этим изделием,
используйте совместимые детали
соответственно указанным
процедурам после проверки деталей
дилером на совместимость. Если
используются неоригинальные или
несовместимые детали, это может
привести к повреждениям внутренних
деталей этого изделия или ослабить их
крепление, в результате чего изделие
может отделиться от панели
крепления.
• Не устанавливайте это изделие в таких
местах, где оно может (i) затруднять
обзор водителю, (ii) ухудшить работу
любых систем управления
автомобилем или систем
безопасности, включая подушки
безопасности, кнопки аварийной
сигнализации, или (iii) препятствовать
возможности водителя безопасно
управлять автомобилем.
• Никогда не устанавливайте это
изделие напротив или рядом с местом
на приборной панели, двери или
стойке, откуда будет осуществляться
развертывание подушек безопасности
автомобиля. Обратитесь к руководству
пользователя автомобиля для
получения информации относительно
мест развертывания передних
подушек безопасности.
• Обратитесь к своему дилеру для
получения информации о том, нужно
ли для осуществления установки
сверлить отверстия или вносить
другие изменения в конструкцию
автомобиля.
• Перед окончанием установки системы
выполните временное соединение
проводов, чтобы убедиться в
правильности выполненных
Установка
Меры
предосторожности
перед установкой
L : Левое аудио
(белый)
R : Правое аудио
(красный)
V : Видео (желтый)
G : Заземление
Перед установкой
_QRB3798_artwork.book Page 21 Wednesday, October 3, 2018 10:42 AM
