Двухпроводное подключение и двойное
усиление акустических систем
Перед началом работы
ПРЕДУПРЕЖДЕНИЕ: Не выполняйте соединения с усилитеp
лем, когда он включен или подсоединен к электросети.
Перед включением тщательно проверьте все соединения.
Убедитесь, что оголенные провода не касаются корпуса
усилителя (это может привести к короткому замыканию) и
что положительные клеммы (+) соединены с положительp
ными, а отрицательные (p) p с отрицательными.
Перед выполнением нижеописанных действий убедитесь,
что регулятор громкости усилителя установлен на миниp
мальное значение.
Двухпроводное подключение акустических систем
Двухпроводное подключение обеспечивает улучшение качества зву
ка Вашей системы, так как при этом происходит разделение высо
ко и низкочастотного сигнала и получаемые два сигнала передают
ся по разным акустическим кабелям. При этом предотвращается ис
кажение сигнала, возникающее в результате взаимодействия токов
высокой и низкой частоты, протекающих по одному кабелю, как в
системах, соединяемых обычным способом.
Вам потребуется:
Акустические системы с четырьмя входными клеммами каждая,
помеченными «HF» [Высокочастотные] и «LF» [Низкочастотные].
Акустические кабели две пары кабелей для каждой акустической
системы (которые могут быть соединены концами, подключаемыми
к усилителю, если Ваш усилитель оснащен только одной парой вы
ходных клемм на канал), или комплект соответствующим образом
заделанных кабелей (пучок проводов, который может быть подго
товлен Вашим дилером и который может использоваться для двух
проводного соединения).
Как выполнить двухпроводное подключение
акустических систем
1. Удалите перемычки, соединяющие клеммы на задней стороне
Ваших акустических систем.
ПРЕДУПРЕЖДЕНИЕ: Этот пункт очень важен, так как его
невыполнение может привести к повреждению усилиp
теля, гарантия на которое не распространяется.

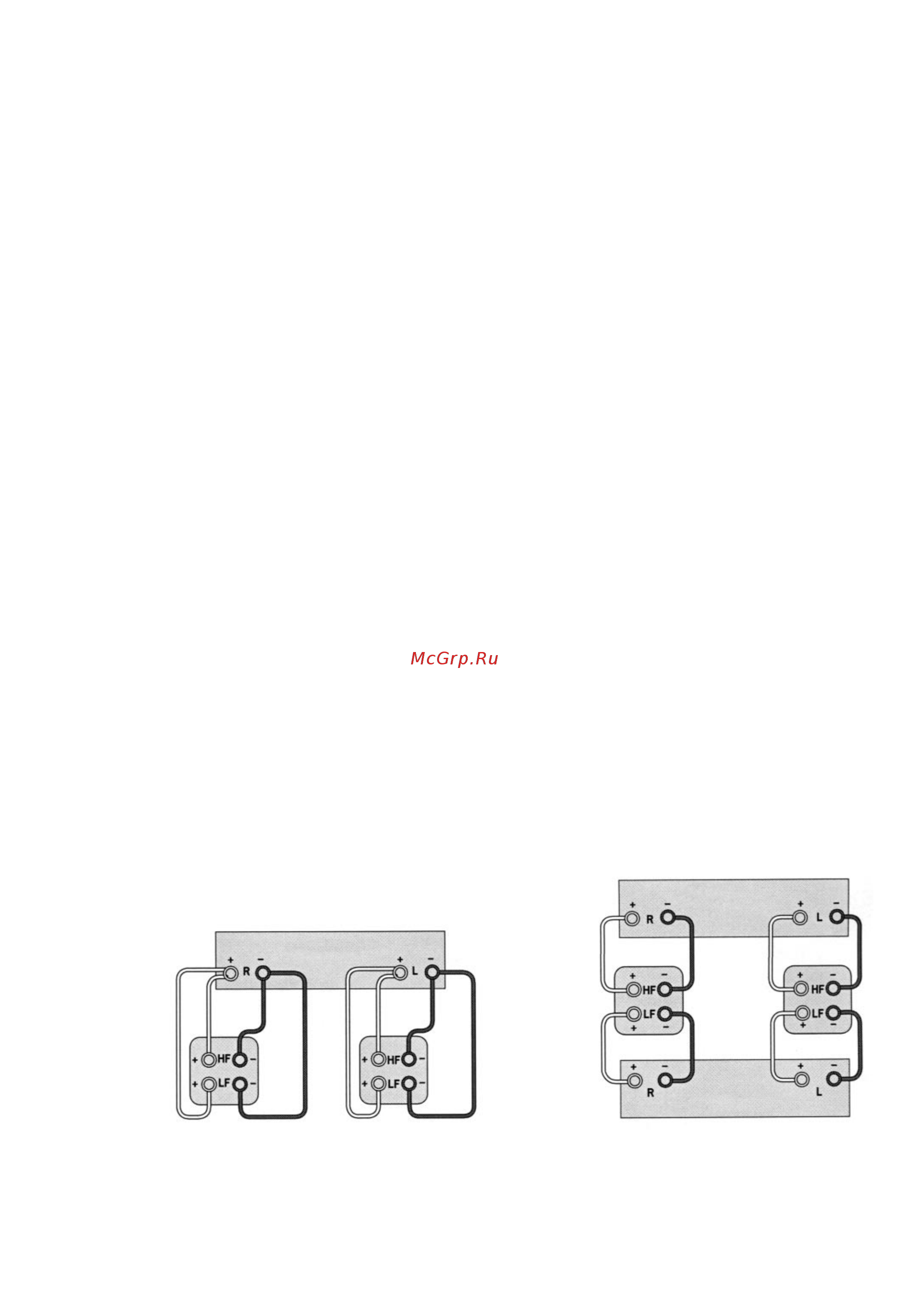

2. Подсоедините кабели, как показано на приведенной ниже схе
ме, соблюдая полярность.
Двойное усиление Вашей системы
Рабочие характеристики Вашей системы могут быть улучшены еще
более по отношению к результатам, достигнутым за счет двойного
подключения. Для этого используется тот же принцип, но на один
уровень выше, то есть создается отдельное усиление низко и высо
кочастотного редукторов каждой акустической системы.
Подсоедините комбинированный усилитель к высокочастотным (HF)
клеммам, а усилитель мощности к низкочастотным (LF) клеммам.
Вам потребуется:
Акустические системы с четырьмя входными клеммами каждая
(как и при двухпроводном подключении), помеченными «HF» [Высо
кочастотные] и «LF» [Низкочастотные].
Два усилителя одним из них будет А80, а вторым усилитель мощ
ности производства Arcam (например, Р80).
Акустические кабели две пары кабелей для каждой акустической
системы или комплект соответствующим образом заделанных кабе
лей (пучок проводов, который может быть подготовлен Вашим диле
ром и который может использоваться для двойного усиления).
Соединительные кабели одна пара высококачественных соедини
тельных кабелей.
Как создать систему с двойным усилением
1. Удалите перемычки, соединяющие клеммы на задней стороне
Ваших акустических систем.
ПРЕДУПРЕЖДЕНИЕ: Этот пункт очень важен, так как его
невыполнение может привести к повреждению усилиp
теля, гарантия на которое не распространяется.
2. Подсоедините кабели, как показано на приведенной ниже схе
ме, соблюдая полярность.
3. При помощи соединительных кабелей соедините гнезда «PRE
OUT» усилителя А80 с соответствующими гнездами «AUDIO IN»
усилителя мощности.
Усилитель Arcam А80
Усилитель Arcam А80
AC
правого
канала
AC
правого
канала
AC
левого
канала
AC
левого
канала
Двухпроводное подключение с использоваp
нием одного комплекта соединителей
усилителя
Усилитель мощности Arcam P80
Рекомендуемая конфигурация для
двойного усиления
