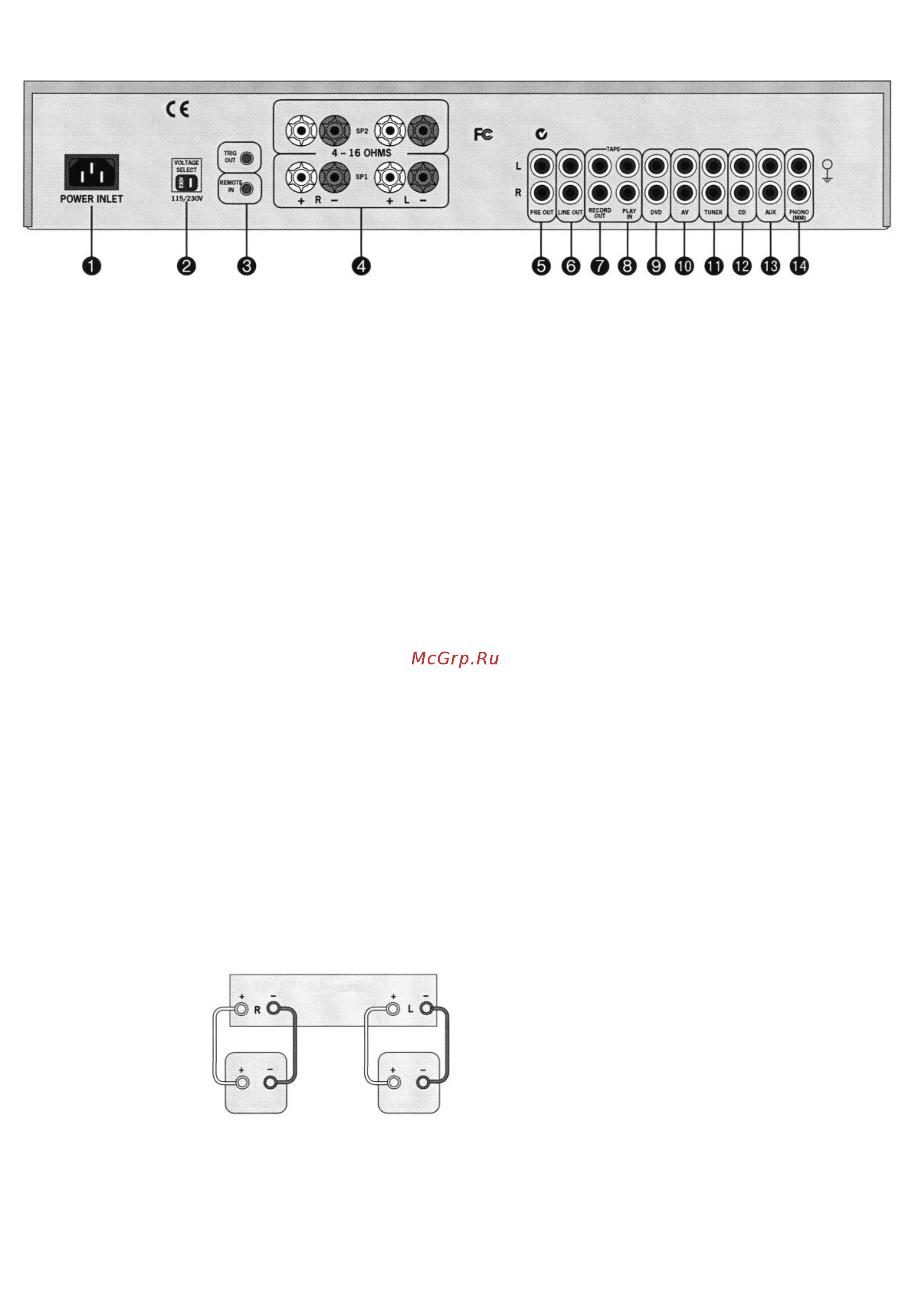

Установка: усилитель А80
Размещение устройства
Установите Ваш усилитель на ровной твердой поверхности.
Не помещайте усилитель в местах, подверженных воздействию пря
мых солнечных лучей, рядом с источниками тепла и в местах с по
вышенной влажностью.
Обеспечьте достаточную вентиляцию устройства. Не помещайте
усилитель в местах с ограниченным пространством, например на
книжной полке или закрытом шкафу, так как это помешает движе
нию воздуха через вентиляционные отверстия.
Подключение к акустическим системам
Вы можете подключить к Вашему усилителю одну или две пары аку
стических систем при условии, что импеданс каждой пары находит
ся в пределах от 8 16 Ом. Если импеданс одной или обеих пар со
ставляет менее 8 Ом, суммарная нагрузка на усилитель упадет ниже
4 Ом, что может привести к перегрузке. В этом случае задействует
ся схема защиты от перегрузки, и усилитель не будет работать.
Для подключения одной пары акустических систем используйте
клеммы SP1.
Клеммы SP1 и SP2 (4)
Обе группы клемм для акустических систем могут быть отключены
нажатием кнопки «MUTE» на пульте дистанционного управления. Для
включения и отключения клемм SP1 и SP2 независимо друг от друга
используйте переключатели на передней панели (см. стр. 6, (2))
или на пульте дистанционного управления (см. стр. 9).
Ваш усилитель оборудован клеммами для акустических систем, со
ответствующими промышленному стандарту. К клеммам можно под
соединять как лепестковые наконечники, так и неизолированные
провода.
Для подсоединения лепесткового наконечника или неизолированно
го провода сначала отвинтите красный (или черный) колпачок, за
крывающий клемму для акустической системы. Вставьте провод или
лепестковый наконечник и прикрутите колпачок обратно.
ОСТОРОЖНО: Не затягивайте колпачки клемм слишком сильно и
не используйте гаечный ключ, плоскогубцы и т.п., так как тем са
мым можно нанести повреждение клеммам, гарантия на которое не
распространяется.
Подсоедините правую акустическую систему к клеммам на задней
панели Вашего усилителя, помеченными буквой «R», а левую акус
тическую систему к клеммам, помеченным буквой «L».
Подсоедините акустические системы так, чтобы красная (положи
тельная/+) клемма каждой акустической системы была соединена с
красной (положительной/+) клеммой усилителя. На кабелях Ваших
акустических систем может быть указана полярность (отрицатель
ная/ и положительная/+). Если полярность не указана, то положи
тельный полюс обычно обозначается выступом или цветной марки
ровкой.
Теперь соедините черные (отрицательные/) клеммы Ваших акусти
ческих систем с черными (отрицательными/) клеммами усилителя.
Убедитесь, что отдельные жилы внутренних проводов не соприкаса
ются с другими проводами и с корпусом усилителя, так как это мо
жет вызвать короткое замыкание и повредить Ваш усилитель!
Подключение к сети электропитания
Не подходит вилка?
Прежде чем подключать устройство к сети электропитания, убедитесь,
что вилка прилагаемого к устройству шнура питания подходит к розет
ке электросети и что значение напряжения (115 В или 230 В), ука
занное на задней панели устройства (2), соответствует напряжению
электросети в Вашем доме.
Если напряжение электросети не соответствует номинальному на
пряжению устройства или вилка не подходит к розетке, обратитесь к
дилеру фирмы Arcam или в службу помощи клиентам фирмы Arcam
по телефону +44 (0) 1223 203203.
Устройство должно быть заземлено.
Шнур электропитания
В стандартный комплект поставки устройства входит литая вилка,
прикрепленная к шнуру питания. Если по какойлибо причине вилку
необходимо удалить, ее следует немедленно утилизировать безо
пасным способом, так как она представляет собой опасность пора
жения электрическим током при включении ее в розетку электросе
ти. Если Вам потребуется новый шнур питания, обратитесь к дилеру
фирмы Arcam.
Подключение к сети электропитания
Вставьте штепсель (IES разъем) прилагаемого к устройству шнура
питания в гнездо «POWER INLET» (1) на задней панели устройст
ва. Убедитесь, что он прочно закреплен в гнезде.
Вставьте вилку на другом конце шнура в розетку электросети и
включите розетку.
4
Усилитель Arcam A80
Правая AC
Левая AC
Подключение AC
