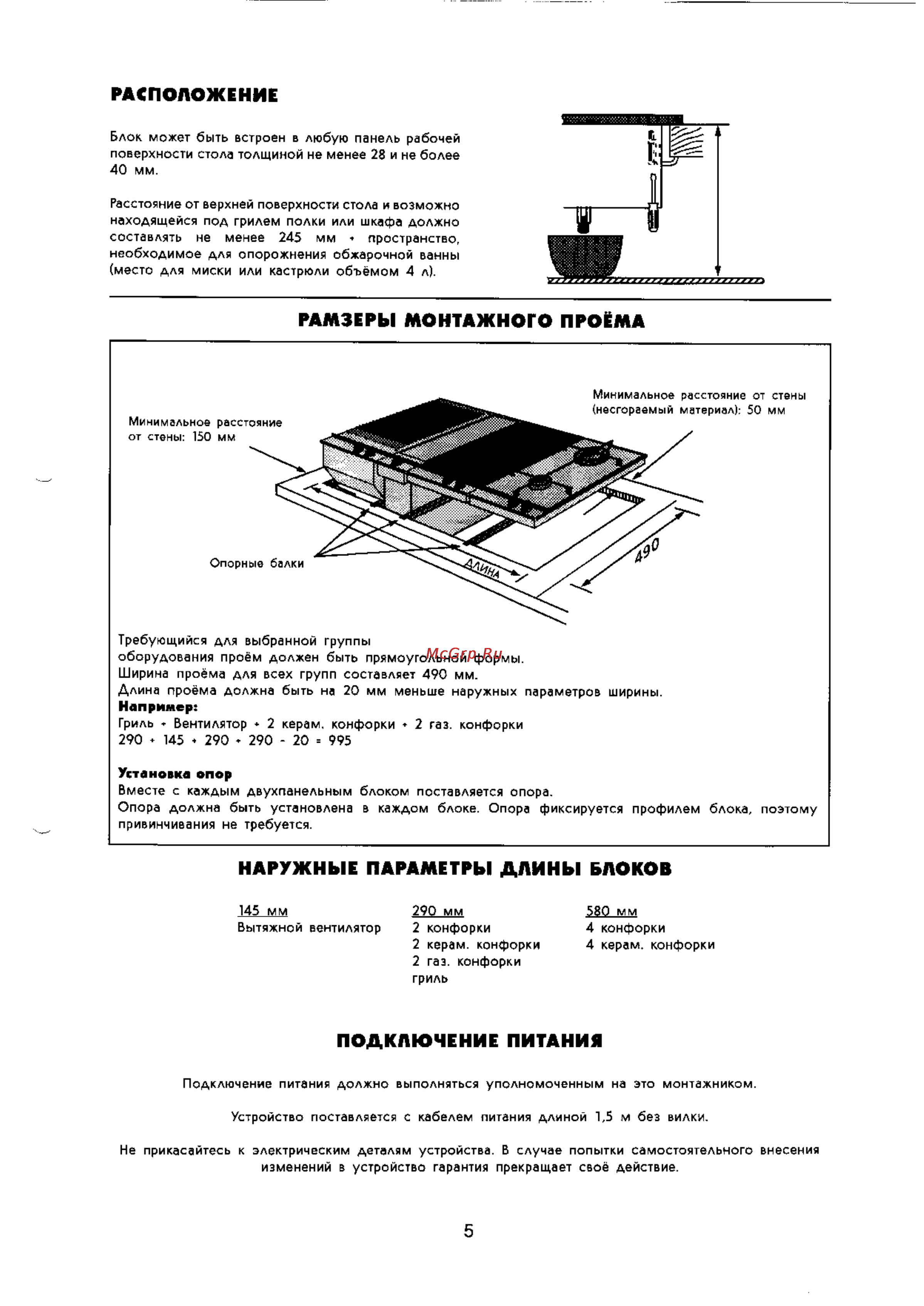

РАСПОЛОЖЕНИЕ Блок может быть встроен в любую панель рабочей поверхности стола толщиной не менее 28 и не более 40 мм Расстояние от верхней поверхности стола и возможно находящейся под грилем полки или шкафа должно составлять не менее 245 мм пространство необходимое для опорожнения обжарочной ванны место для миски или кастрюли объёмом 4 л РАМЗЕРЫ МОНТАЖНОГО ПРОЁМА Требующийся для выбранной группы оборудования проём должен быть прямоугольной формы Ширина проёма для всех групп составляет 490 мм Длина проёма должна быть на 20 мм меньше наружных параметров ширины Например Гриль Вентилятор 2 керам конфорки 2 газ конфорки 290 145 290 290 20 995 Установка опор Вместе с каждым двухпанельным блоком поставляется опора Опора должна быть установлена в каждом блоке Опора привинчивания не требуется фиксируется профилем блока поэтому НАРУЖНЫЕ ПАРАМЕТРЫ ДЛИНЫ БЛОКОВ 145 мм Вытяжной вентилятор 290 мм 2 конфорки 2 керам конфорки 2 газ конфорки гриль 580 мм 4 конфорки 4 керам конфорки ПОДКЛЮЧЕНИЕ ПИТАНИЯ Подключение питания должно выполняться уполномоченным на это монтажником Устройство поставляется с кабелем питания длиной 1 5 м без вилки Не прикасайтесь к электрическим деталям устройства В случае попытки самостоятельного внесения изменений в устройство гарантия прекращает своё действие 5
