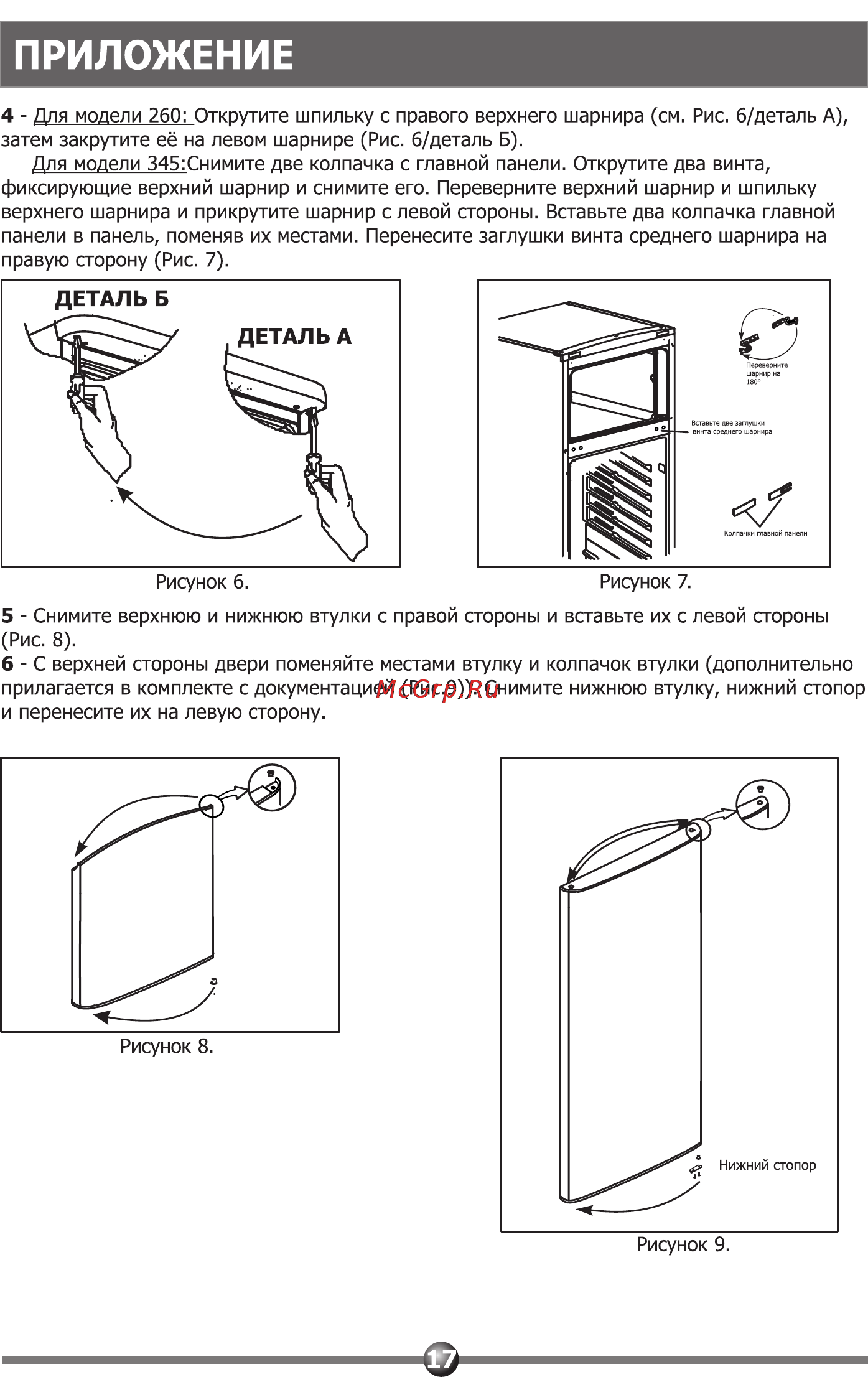

ПРИЛОЖЕНИЕ 4 Для модели 260 Открутите шпильку с правого верхнего шарнира см Рис б деталь А затем закрутите её на левом шарнире Рис б деталь Б Для модели 345 Снимите две колпачка с главной панели Открутите два винта фиксирующие верхний шарнир и снимите его Переверните верхний шарнир и шпильку верхнего шарнира и прикрутите шарнир с левой стороны Вставьте два колпачка главной панели в панель поменяв их местами Перенесите заглушки винта среднего шарнира на правую сторону Рис 7 Рисунок 6 Рисунок 7 5 Снимите верхнюю и нижнюю втулки с правой стороны и вставьте их с левой стороны Рис 8 6 С верхней стороны двери поменяйте местами втулку и колпачок втулки дополнительно прилагается в комплекте с документацией Рис 9 Снимите нижнюю втулку нижний стопор и перенесите их на левую сторону Рисунок 9
