![Weber Q 2200 на подставке, серый (54120321) [16/28] Отсоединение регулятора от картриджа](/views2/1415014/page16/bg10.png)
WWW.WEBER.COM
®
16
8
7
10
9
1
2
3
4
5
6

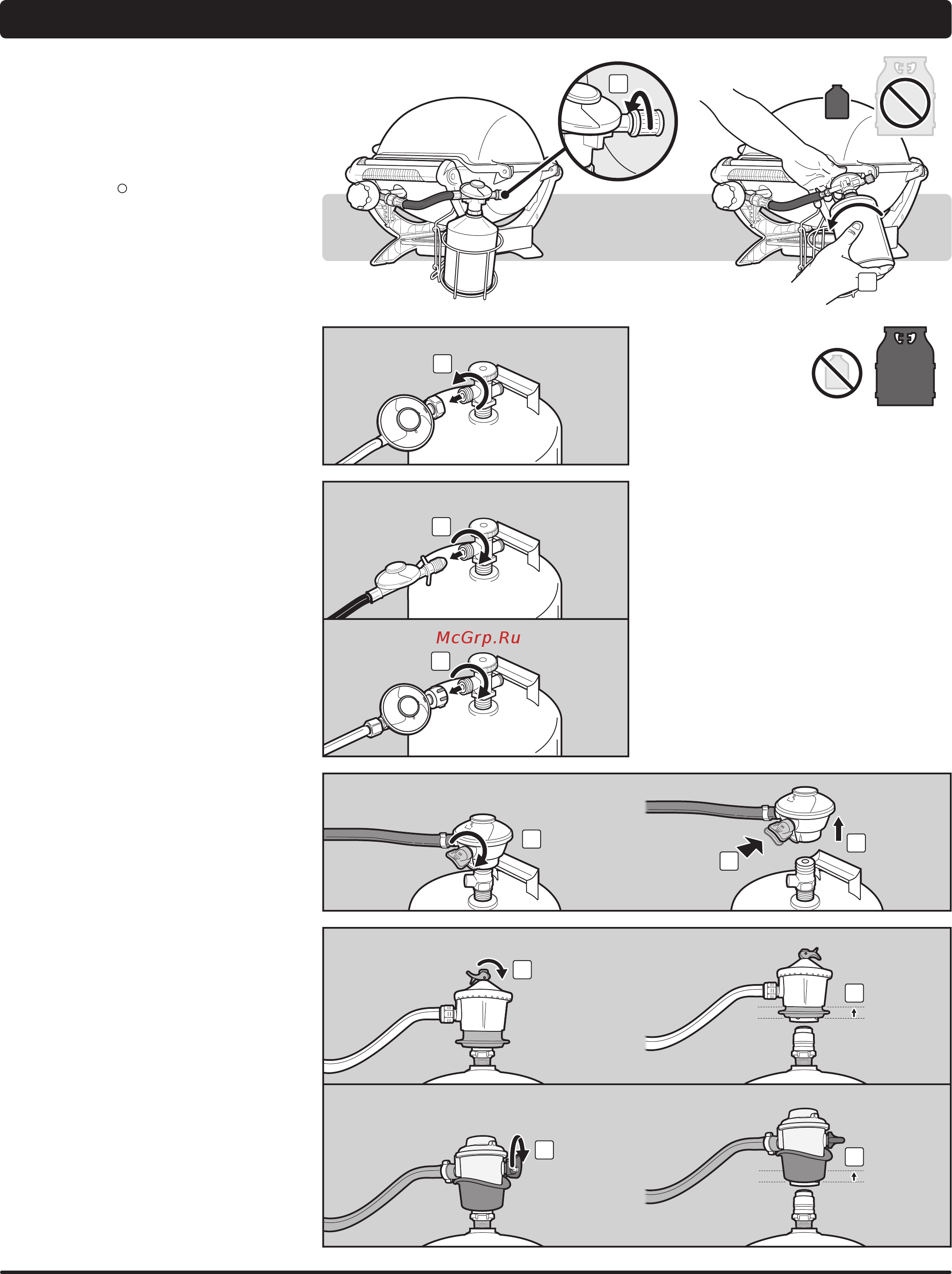

ОТСОЕДИНЕНИЕ РЕГУЛЯТОРА
ОТСОЕДИНЕНИЕ РЕГУЛЯТОРА ОТ
КАРТРИДЖА
При возникновении необходимости в замене
картриджа следуйте приведенным инструкциям.
A) Убедитесь в том, что рука управления
горелкой находится в положении ВЫКЛ,
нажав на нее и повернут по часовой стрелке в
позицию ВЫКЛ (
).
B) Убедитесь в том, что кран управления подачей
газа на регуляторе закрыт, повернув его по
часовой стрелке до упора (1).
C) Отсоедините одноразовый картридж от
регулятора, поворачивая против часовой
стрелки (2).
1
2
ОТСОЕДИНЕНИЕ РЕГУЛЯТОРА ОТ
БАЛЛОНА
Рекомендуется заправлять газовый баллон до
того, как он полностью опустеет. Для заправки
отвезите баллон к дилеру по продаже пропана.
A) Уберите баллон, отключив подачу газа и
отсоединив узел шланга и регулятора от
баллона.
m ОСТОРОЖНО! Убедитесь в том, что
кран на баллоне или регуляторе
закрыт.
Определите тип регулятора. Следуйте
инструкциям по отсоединению для этого
регулятора.
Отсоедините, повернув против часовой
стрелки
Отвинтите регулятор с баллона, поворачивая
фитинг против часовой стрелки (1).
Отсоедините, повернув по часовой стрелке
Отвинтите регулятор с баллона, поворачивая
фитинг по часовой стрелке (2) (3).
Отсоедините, повернув рычаг
Поверните рычаг регулятора (4) по часовой
стрелке в положение ВЫКЛ. Нажимайте на
рычаг регулятора (5), пока он не отсоединится
от баллона (6).
Отсоедините, сдвинув муфту
Убедитесь в том, что рычаг регулятора
находится в положении ВЫКЛ (7) (9).
Переместите муфту регулятора вверх (8) (10)
для отсоединения от баллона.
B) Замените пустой баллон заполненным
баллоном.
