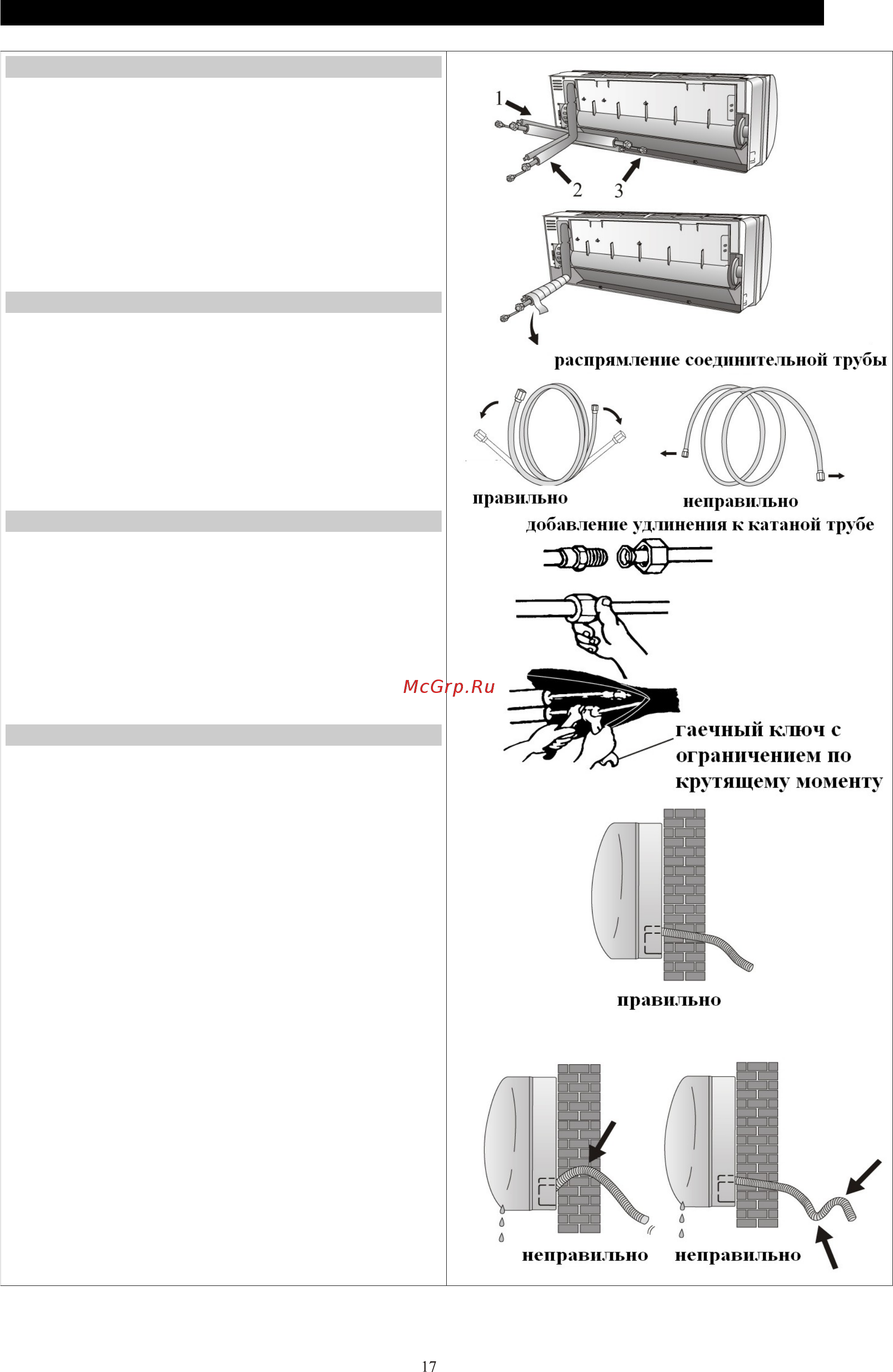

Р У К О В О Д С Т В О П О У С Т А Н О В К Е К О Н Д И Ц И О Н Е Р А - У с т а н о в к а в н у т р е н н е г о б л о к а
М о н т а ж труб для циркуляции хладагента
Т р у б ы м о г у т и д т и в о д н о м и з н а п р а в л е н и й ,
обозначенном цифрами на рисунке. Если труба идет в
направлении 1 или 3, сделайте резаком прорез в
желобке со стороны вн утр еннего блока.
Ведите трубы по направлению к отверстию в стене и
свяжите вместе с помощью изоленты медные трубы,
сливную трубу и электрокабеля. Сливная труба
должна при этом располагаться внизу, чтобы вода
могла свободно стекать.
Соединение труб
• Не снимайте с трубы колпачок перед
монтажом, чтобы избежать попадания внутрь
в ла г и и л и з а гр я з не н и й.
• Если труба часто подвергается сгибанию или
растяжению, она утратит свою гибкость. Не
следует сгибать трубу более трех раз в одном
месте.
• Разворачивайте свернутую трубу, осторожно
распрямляя ее, как показано на рисунке.
Соединение с внутренним блоком
1. Удалите колпачок с трубы внутреннего блока
(проверьте что внутрь не попали загрязнения)
2. Вставьте конусную гайку и установите фланец на
самый конец соединительной трубы.
3. Закрепите соединение с помощью двух гаечных
ключей, работая в противоположных направлениях.
Дренаж конденсата внутреннего блока
Дренаж конденсата внутреннего блока необходим для
у с п е ш н о г о м о н т а ж а .
1. Установите сливной шланг под трубой, стараясь не
создавать сифон.
2. Сливной шланг должен быть наклонен для
обе спечения слива.
3. Не сгибайте сливной шланг, не оставляйте его
висеть, не сворачивайте и не опускайте его конец в
в од у. Е с ли к сл и вн ом у ш ла н г у д об а вл е н о
у д л и н е н и е , у д о с т о в е р ь т е с ь , что место соединения
обмотано изоляцией.
4. Если трубы идут вправо, электрокабель и сливной
шланг должны быть обмотаны изоляцией и
прикреплены в задней части блока к трубам.
1) Вставьте соединение труб в соответствующее
о т в е р с т и е
2) Нажмите, чтобы присоединить трубы к основанию.
