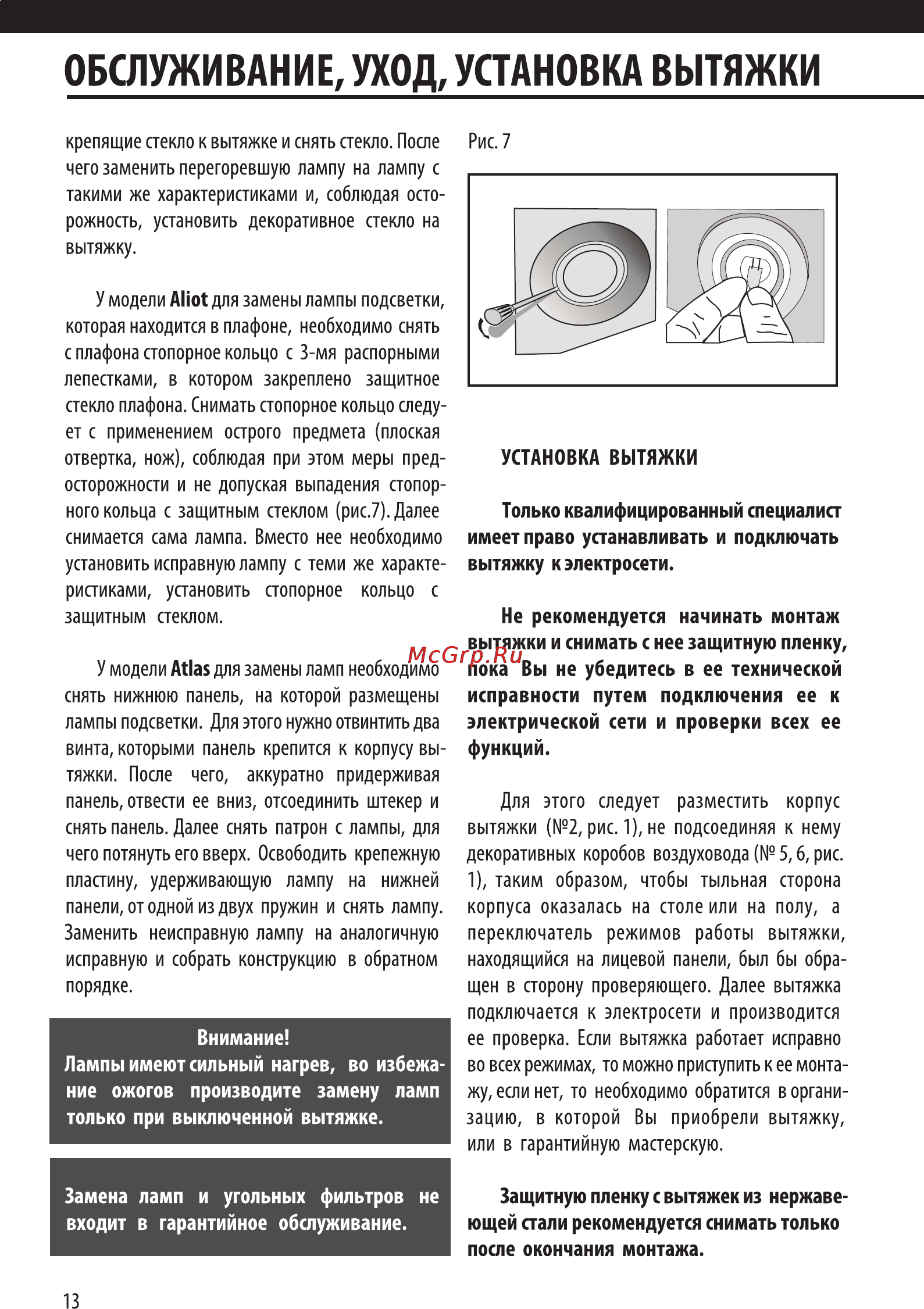

ОБСЛУЖИВАНИЕ УХОД УСТАНОВКА ВЫТЯЖКИ крепящие стекло к вытяжке и снять стекло После чего заменить перегоревшую лампу на лампу с такими же характеристиками и соблюдая осто рожность установить декоративное стекло на вытяжку У модели Aliot для замены лампы подсветки которая находится в плафоне необходимо снять с плафона стопорное кольцо с 3 мя распорными лепестками в котором закреплено защитное стекло плафона Снимать стопорное кольцо следу ет с применением острого предмета плоская отвертка нож соблюдая при этом меры пред осторожности и не допуская выпадения стопор ного кольца с защитным стеклом рис 7 Далее снимается сама лампа Вместо нее необходимо установить исправную лампу с теми же характе ристиками установить стопорное кольцо с защитным стеклом У модели Atlas для замены ламп необходимо снять нижнюю панель на которой размещены лампы подсветки Для этого нужно отвинтить два винта которыми панель крепится к корпусу вы тяжки После чего аккуратно придерживая панель отвести ее вниз отсоединить штекер и снять панель Далее снять патрон с лампы для чего потянуть его вверх Освободить крепежную пластину удерживающую лампу на нижней панели от одной из двух пружин и снять лампу Заменить неисправную лампу на аналогичную исправную и собрать конструкцию в обратном порядке Внимание Лампы имеют сильный нагрев во избежа ние ожогов производите замену ламп только при выключенной вытяжке Замена ламп и угольных фильтров не входит в гарантийное обслуживание 13 Рис 7 УСТАНОВКА ВЫТЯЖКИ Только квалифицированный специалист имеет право устанавливать и подключать вытяжку к электросети Не рекомендуется начинать монтаж вытяжки и снимать с нее защитную пленку пока Вы не убедитесь в ее технической исправности путем подключения ее к электрической сети и проверки всех ее функций Для этого следует разместить корпус вытяжки 2 рис 1 не подсоединяя к нему декоративных коробов воздуховода 5 б рис 1 таким образом чтобы тыльная сторона корпуса оказалась на столе или на полу а переключатель режимов работы вытяжки находящийся на лицевой панели был бы обра щен в сторону проверяющего Далее вытяжка подключается к электросети и производится ее проверка Если вытяжка работает исправно во всех режимах то можно приступить к ее монта жу если нет то необходимо обратится в органи зацию в которой Вы приобрели вытяжку или в гарантийную мастерскую Защитную пленку с вытяжек из нержаве ющей стали рекомендуется снимать только после окончания монтажа
