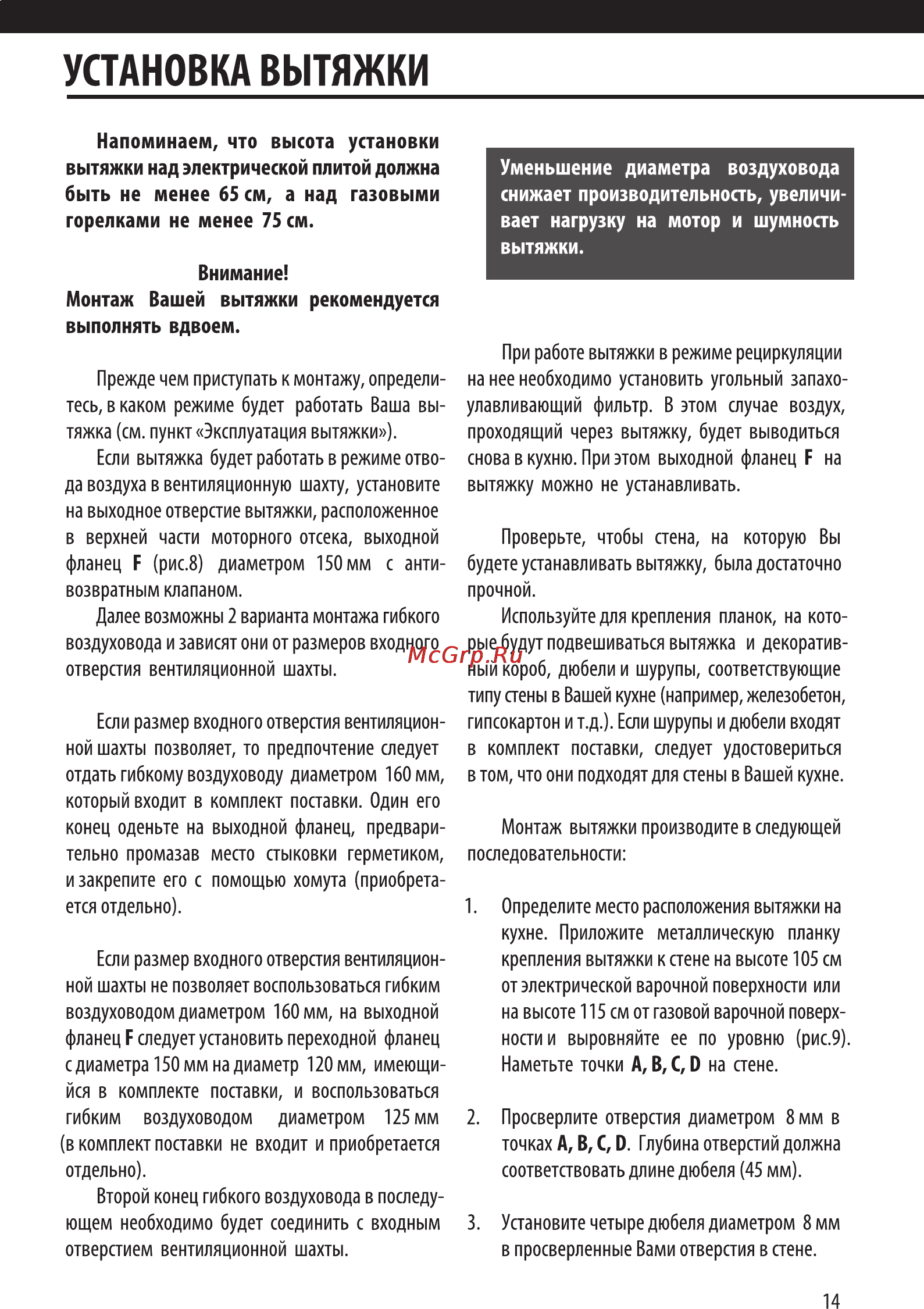

УСТАНОВКА ВЫТЯЖКИ Напоминаем что высота установки вытяжки над электрической плитой должна быть не менее 65 см а над газовыми горелками не менее 75 см Внимание Монтаж Вашей вытяжки выполнять вдвоем Уменьшение диаметра воздуховода снижает производительность увеличи вает нагрузку на мотор и шумность вытяжки рекомендуется При работе вытяжки в режиме рециркуляции Прежде чем приступать к монтажу определи на нее необходимо установить угольный запахо тесь в каком режиме будет работать Ваша вы улавливающий фильтр В этом случае воздух проходящий через вытяжку будет выводиться тяжка см пункт Эксплуатация вытяжки Если вытяжка будет работать в режиме отво снова в кухню При этом выходной фланец Г на да воздуха в вентиляционную шахту установите вытяжку можно не устанавливать на выходное отверстие вытяжки расположенное в верхней части моторного отсека выходной Проверьте чтобы стена на которую Вы фланец F рис 8 диаметром 150 мм с анти будете устанавливать вытяжку была достаточно прочной возвратным клапаном Далее возможны 2 варианта монтажа гибкого Используйте для крепления планок на кото воздуховода и зависят они от размеров входного рые будут подвешиваться вытяжка и декоратив отверстия вентиляционной шахты ный короб дюбели и шурупы соответствующие типу стены в Вашей кухне например железобетон Если размер входного отверстия вентиляцион гипсокартон и т д Если шурупы и дюбели входят ной шахты позволяет то предпочтение следует в комплект поставки следует удостовериться отдать гибкому воздуховоду диаметром 160 мм в том что они подходят для стены в Вашей кухне который входит в комплект поставки Один его конец оденьте на выходной фланец предвари Монтаж вытяжки производите в следующей тельно промазав место стыковки герметиком последовательности и закрепите его с помощью хомута приобрета ется отдельно 1 Определите место расположения вытяжки на кухне Приложите металлическую планку крепления вытяжки кетене на высоте 105 см Если размер входного отверстия вентиляцион от электрической варочной поверхности или ной шахты не позволяет воспользоваться гибким на высоте 115 см от газовой варочной поверх воздуховодом диаметром 160 мм на выходной ности и выровняйте ее по уровню рис 9 фланец F следует установить переходной фланец Наметьте точки А В С О на стене с диаметра 150 мм на диаметр 120 мм имеющи йся в комплекте поставки и воспользоваться гибким воздуховодом диаметром 125 мм 2 Просверлите отверстия диаметром 8 мм в в комплект поставки не входит и приобретается точках А В С О Глубина отверстий должна отдельно соответствовать длине дюбеля 45 мм Второй конец гибкого воздуховода в последу ющем необходимо будет соединить с входным 3 Установите четыре дюбеля диаметром 8 мм отверстием вентиляционной шахты в просверленные Вами отверстия в стене 14
