15.
Электрический конвектор
RU

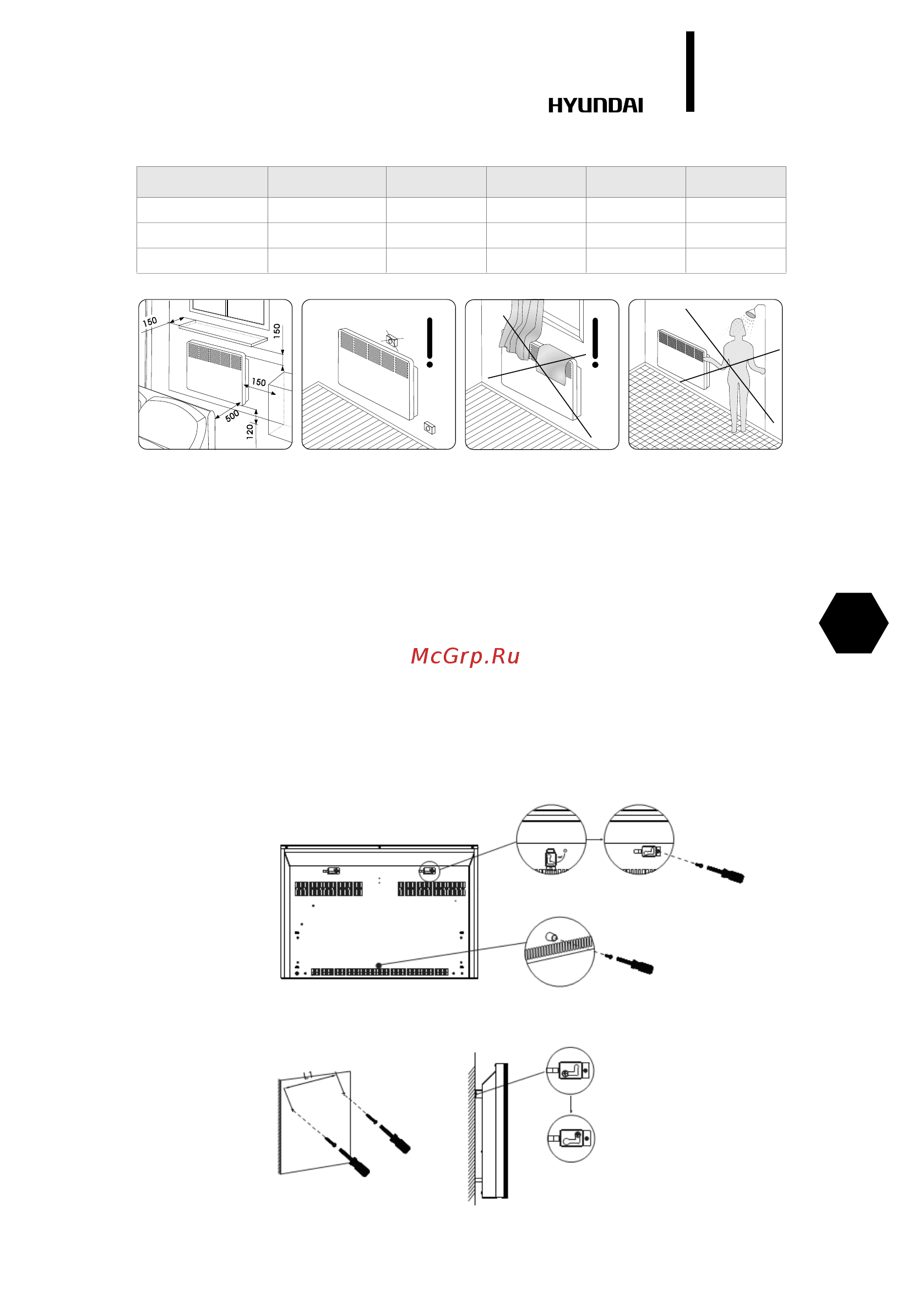

Рис. 3
Размеры указаны в милиметрах
Модель Мощность (W) L, mm Н, mm L1, mm Н1, mm
H-HV21-10-UI661 1000 460 400 206 332
H-HV21-15-UI662 1500/750 595 400 341 332
H-HV21-20-UI663 2000/1000 920 400 576 332
Рис. 4
1. Раскройте заводскую упаковку и аккуратно извлеките из нее прибор.
2. Удалите любые уплотнители из пенопласта с краев прибора и освободите его от полиэтилена.
3. Определите место установки конвектора с соблюдением минимальных расстояний от
предметов и пола в соответствии с рис. 2 и рис. 3.
4. Отметьте высоту, на которой необходимо установить конвектор и поставьте видимые метки.
5. Просверлите в стене отверстия необходимого диаметра по меткам крепления, вставьте
дюбели*, закрутите установочные винты*.
6. Присоедините крепежные кронштейны к корпусу конвектора вставив их в отверстия в зад-
ней панели, и поверните их против часовой стрелки на 90 °, после чего закрепите винтами.
Также прикрутите с помощью винта к задней панели конвектора резиновый ограничитель
по центру внизу (см. рис. 4).
7. Осуществите монтаж конвектора на стену, сопоставляя установленные крепежные винты в
стене с отверстиями кронштейнов, установленных на приборе.
8. Проверьте надежность монтажа.
* Могут не входить в комплект поставки.
