Zanussi ZWI712UDWAR [10/40] Встраивание

Ø 40 mm

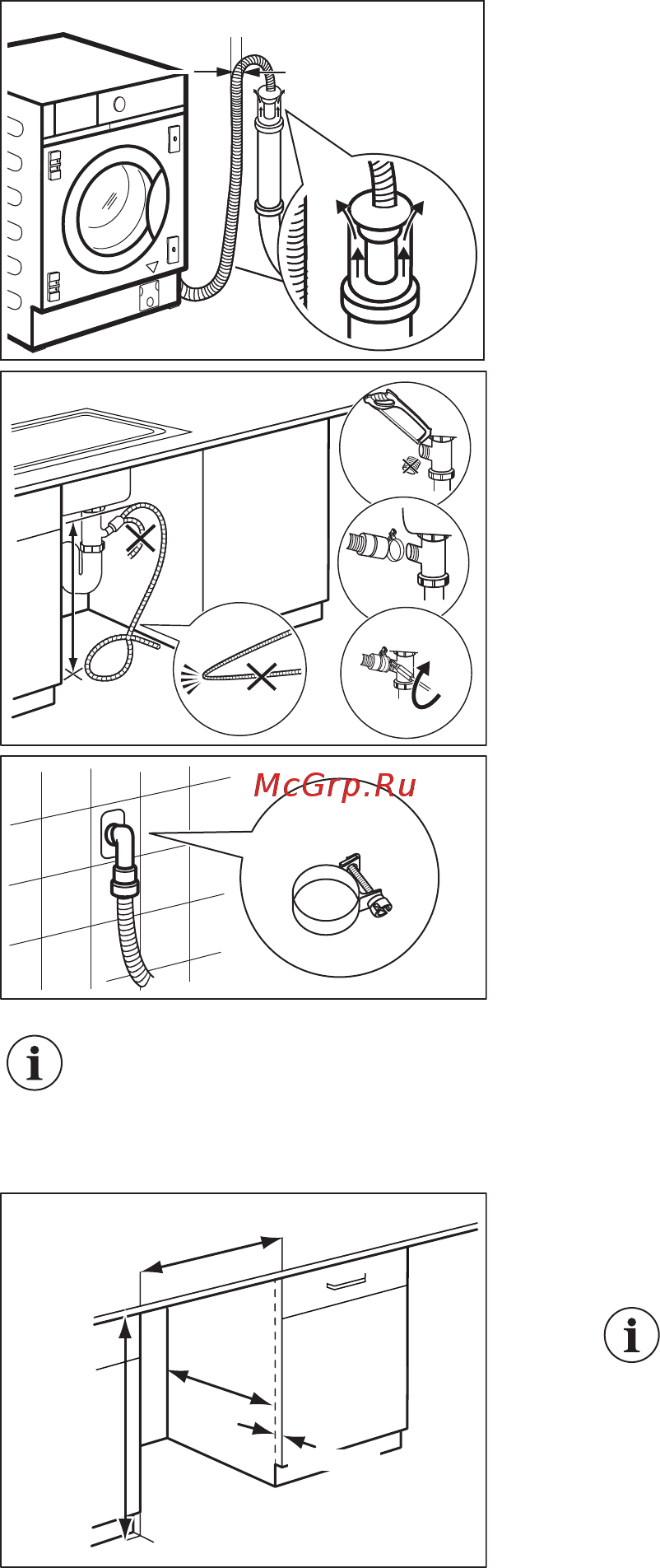

Путем подключения к стояку с впускным от‐

верстием

Подсоединить непосредственно к сливной тру‐

бе на высоте не менее 60 см и не более 100 cм.

Конец сливного шланга всегда должен вентили‐

роваться, т.е. внутренний диаметр сливной тру‐

бы (мин. 40 мм) должен быть больше внешнего

диаметра сливного шланга.

max.

600 mm

К впускному отверстию сливной трубы

Вставьте сливной шланг в сливную трубу и за‐

крепите идущей в комплекте муфтой L.

Обязательно согните сливной шланг в форме

подковы, чтобы предотвратить попадание со‐

держимого слива из раковины обратно в при‐

бор.

К сливной трубе, интегрированной в стену

Непосредственно к сливной трубе, встроенной

в стену помещения: закрепите шланг идущей в

комплекте муфтой L.

Запрещается удлинять сливной шланг более чем до 400 см. Для замены сливного

шланга и его удлинения обращайтесь в сервисный центр.

ВСТРАИВАНИЕ

600 mm

min.

820 mm

min.

560 mm

16-22 mm

min.

Данный прибор рассчитан на встраивание в ку‐

хонную мебель. Размеры ниши для встраива‐

ния прибора указаны на данном рисунке.

Если высота проема составляет не

820 мм, можно приобрести на веб-

сайте соответствующий комплект.
