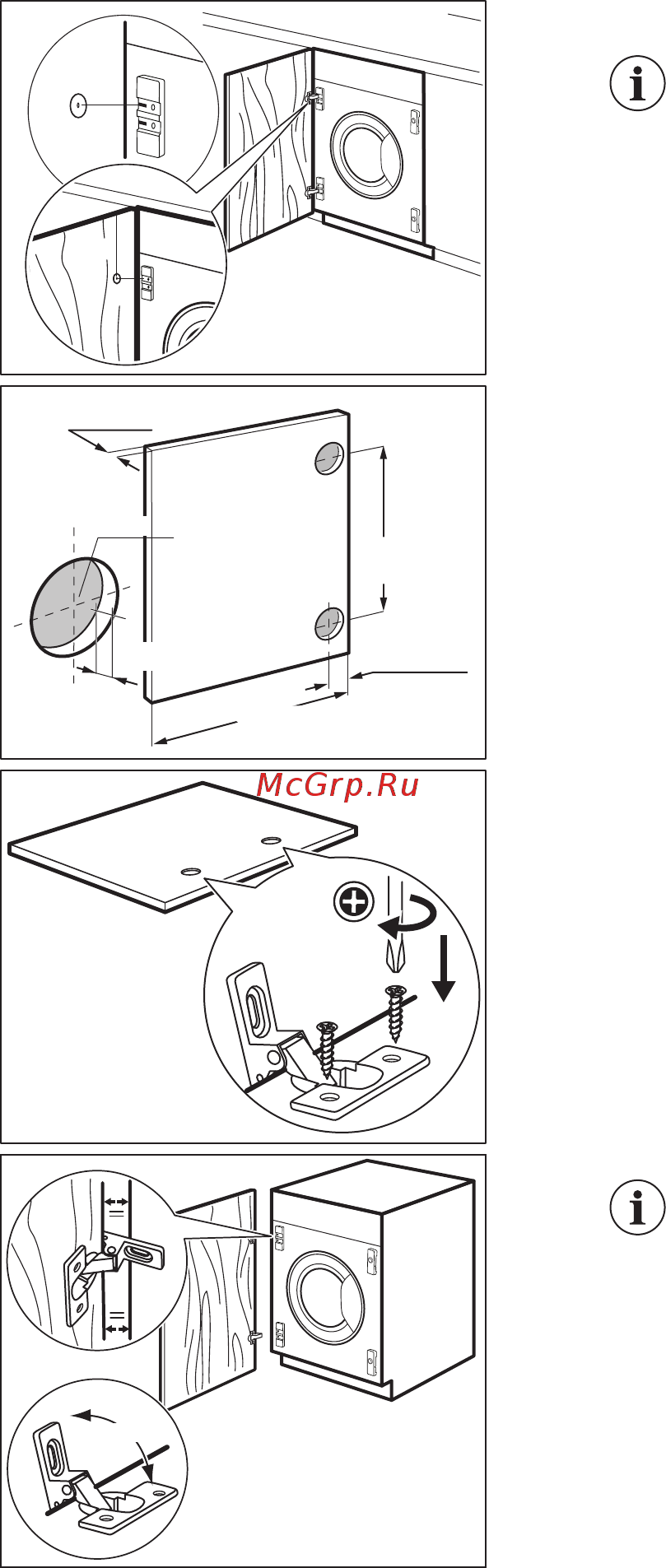

Подготовка дверцы кухонной мебели

Для врезки петель рекомендуется

обратиться к специалисту.

Расположите дверцу кухонной мебели, чтобы

она находилась в нужном положении относи‐

тельно шкафа.

Замерьте расстояние X для разметки места

выборки для верхней петли. Центр отверстия Y

должен находиться на одной высоте с отмет‐

кой на опоре петли.

16-22 mm

22±1,5 mm

449

595-598 mm

Ø 35 mm

12,5 - 14 mm

Отметьте положение нижней петли согласно

размерам и расстояниям, указанным на рисун‐

ке (449 мм).

Высверлите отверстия.

Петли

Для установки петель необходимо высверлить

два отверстия диаметром 35 мм и глубиной

12,5-14 мм –— в зависимости от глубины кухон‐

ной мебели — на внутренней стороне дверцы.

Петли прикрепляются к дверце с помощью че‐

тырех идущих в комплекте саморезов A.

max. 105°

Для идеального выравнивания

дверцы убедитесь, что край дверцы

кухонной мебели параллелен краю

прибора и обеспечьте ограничение

угла открытия (не более 105 граду‐

сов).
