Hansa BHGI61150 [14/76] Установка
![Hansa BHGI61150 [14/76] Установка](/views2/1417262/page14/bge.png)
14
272,00 mm
400,00 mm
560,00 mm
80,00 mm
12,00 mm
30,00 mm
100,00 mm
12,00 mm
12,00 mm
12,00 mm
490,00 mm
196,00 mm
УСТАНОВКА
BHG* / PAG 4.0*, PAG4.1*

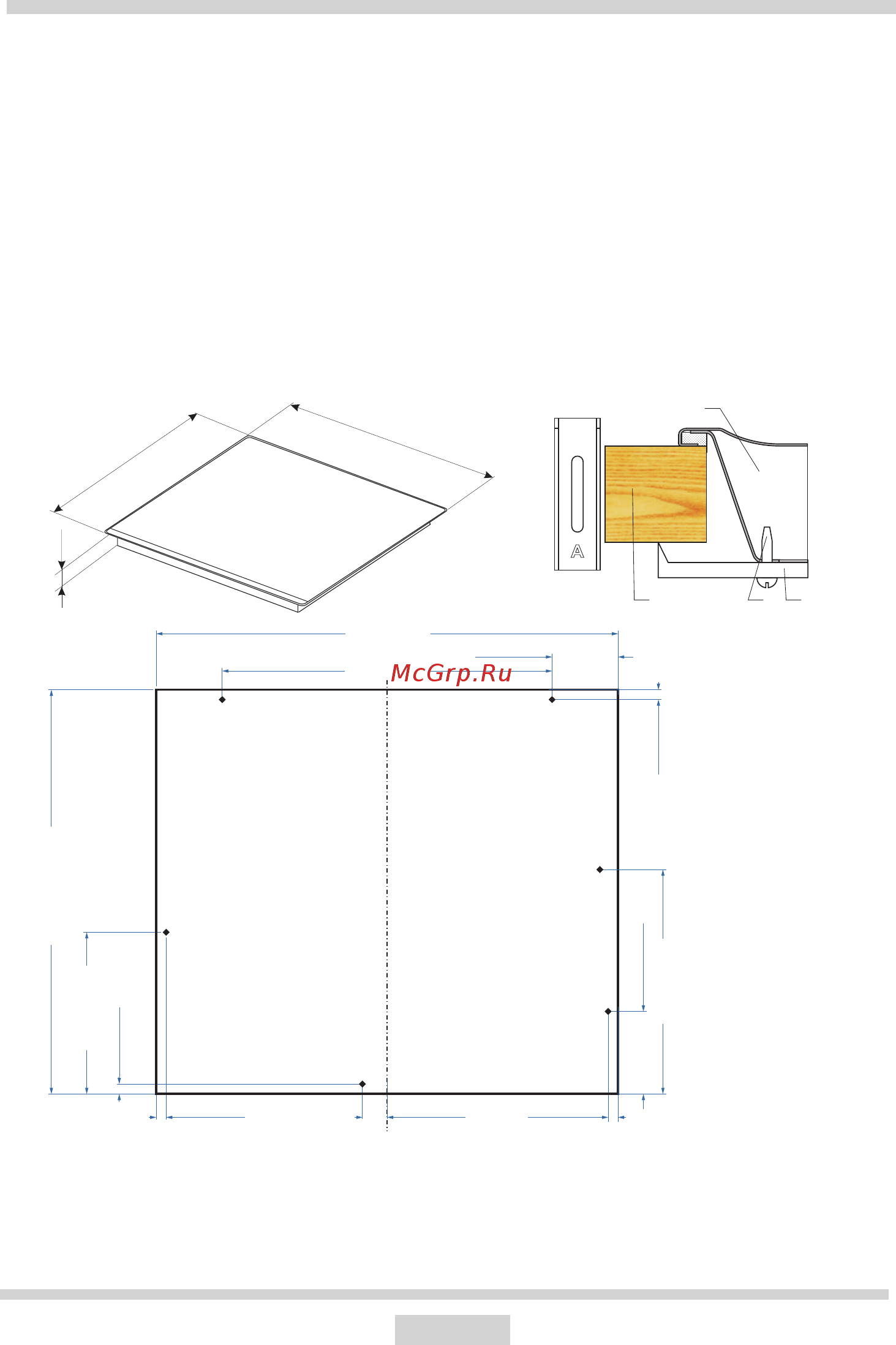

● Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой,
● Произвести подключение плиты к газовой и электрической системе согласно
с инструкцией по эксплуатации плиты
● слегка затянуть зажимы с нижней части плиты,
● Протереть мебельный сегмент от пыли, вставить плиту в нишу и до упора прижать
к мебели,
● Установить крепежные зажимы (рис.) перпендикулярно краю плиты и закрутить до
упора,
● После монтажа плиты в мебельный сегмент необходимо проверить ее
функциональность, а особенно противоутечную систему и зажигание.
1 - Столешница
2 - Шуруп
3 - Крепежный зажим
4 - Плита
4
321
ВНИМАНИЕ:
- размеры, указанные в скобках, относятся к встраиванию плит PAG5*.
- задний край выреза в столешнице должен составлять минимум 60 мм от задней
стены кухни.
590 (890)
520
52
