TL-WR740N/TL-WR741ND Беспроводной маршрутизатор N 150 Мбит/с
4
1.4 Описание панелей
1.4.1 Передняя панель

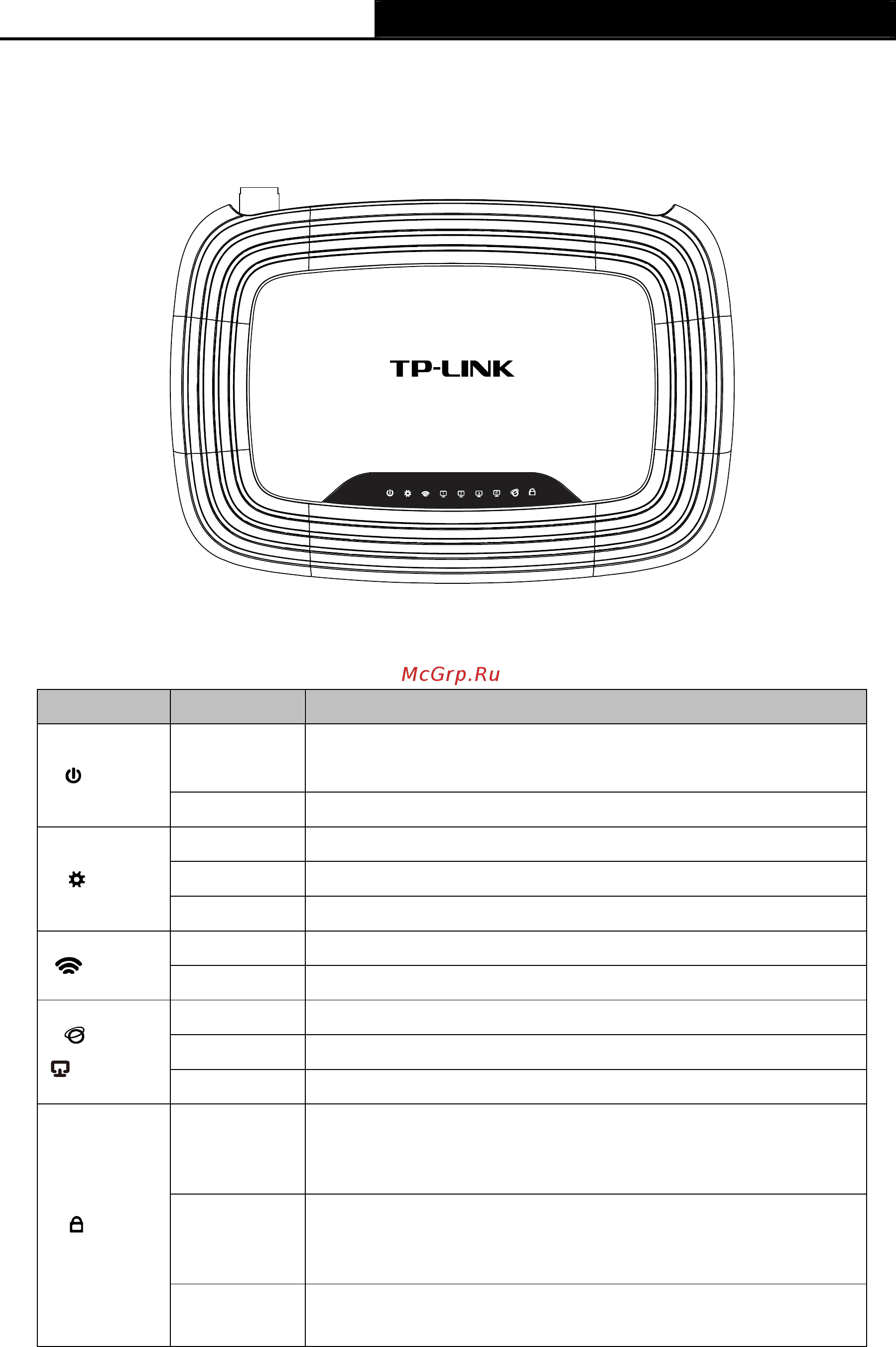

Рис. 1-1 Передняя панель
Светодиодные индикаторы и кнопка QSS расположены на передней панели (слева
направо).
Индикатор Состояние Значение
Выкл.
Питание отключено.
PWR
Вкл. Питание включено.
Вкл. Установка исходных параметров.
Мигает. Устройство работает в нормальном режиме.
SYS
Выкл. Системная ошибка.
Выкл. Функция беспроводной передачи данных отключена.
WLAN
Мигает Функция беспроводной передачи данных включена.
Выкл. У порта нет подключенных устройств.
Вкл. К порту подключено устройство, но оно неактивно.
WAN
LAN 1-4
Мигает. К порту подключено устройство и оно активно.
Медленно
мигает.
Беспроводное устройство производит подключение к
сети через функцию QSS. Этот процесс занимает
примерно две минуты.
Вкл.
Беспроводное устройство было успешно подключено к
сети посредством функции QSS. Индикатор будет
гореть примерно 5 минут.
QSS
Быстро
мигает.
Не удалось подключить беспроводное устройство к
сети посредством функции QSS.
Табл. 1-1 Светодиодные индикаторы
