22 | О мониторе

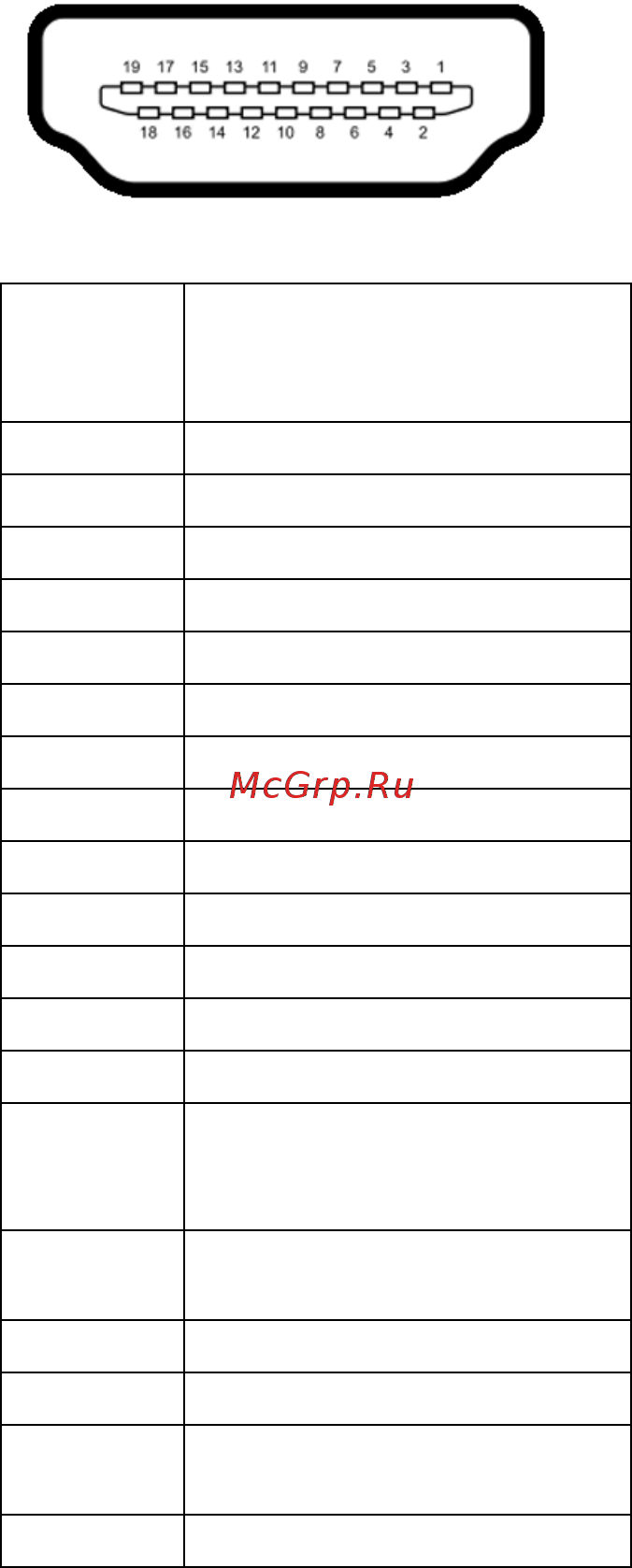

Разъем MHL
Номер
контакта
19-контактный разъем
подключенного
сигнального кабеля
1TMDS ДАННЫЕ 2+
2TMDS ДАННЫЕ 2, ЭКРАН
3TMDS ДАННЫЕ 2-
4TMDS ДАННЫЕ 1+
5 Общий
6TMDS ДАННЫЕ 1-
7MHL+
8TMDS ДАННЫЕ 0, ЭКРАН
9MHL-
10 TMDS ТАКТОВЫЙ СИГНАЛ+
11 Общий
12 TMDS ТАКТОВЫЙ СИГНАЛ-
13 CEC
14 Зарезервировано ( нормально
замкнутое состояние в
устройстве)
15 DDC ТАКТОВЫЙ СИГНАЛ
(SCL)
16 DDC ДАННЫЕ (SDA)
17 Общий
18 VBUS (+5 В, макс.
900 мА*час)
19 CBUS
