Настройка монитора | 31

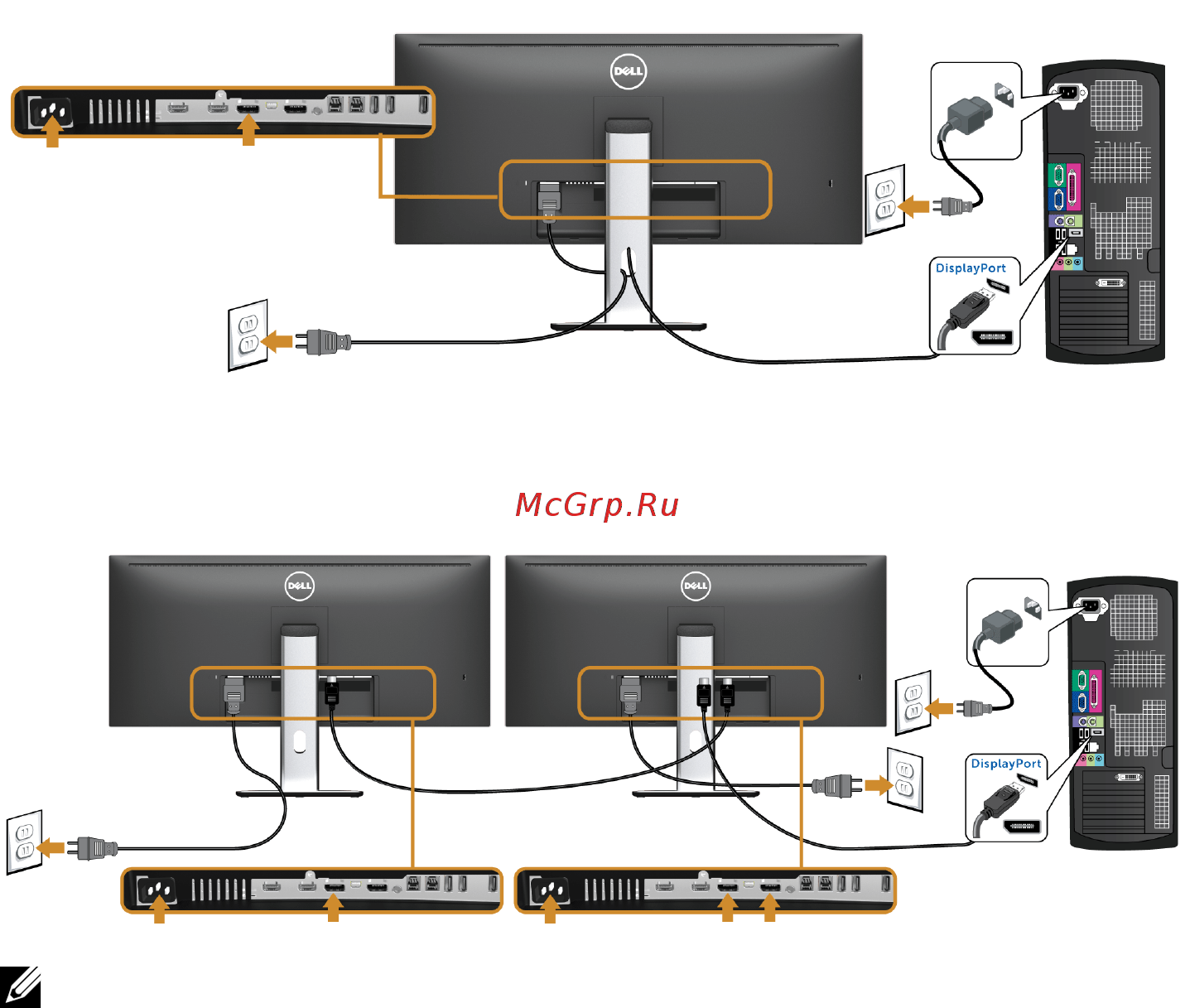

Кабель для подключения к черному разъему порта
DisplayPort (DP - DP)
Подключение монитора c использованием функции
многопотоковой передачи данных (MST) порта DisplayPort
ПРИМЕЧАНИЕ: U3415W поддерживает функцию DP MST. Для использования
данной функции графическая карта вашего ПК должна соответствовать
требованиям DP 1.2 с функцией MST.
Заводская настройка по умолчанию в модели U3415W DP 1.1a.
Для подключения в режиме MST используйте кабель DP из комплекта поставки
(или другой сертифицированный кабель DP 1.2) и измените настройку DP на
DP 1.2, выполнив следующие действия:
