Dell Optiplex 7440-0156 [28/62] Установка датчика вскрытия корпуса

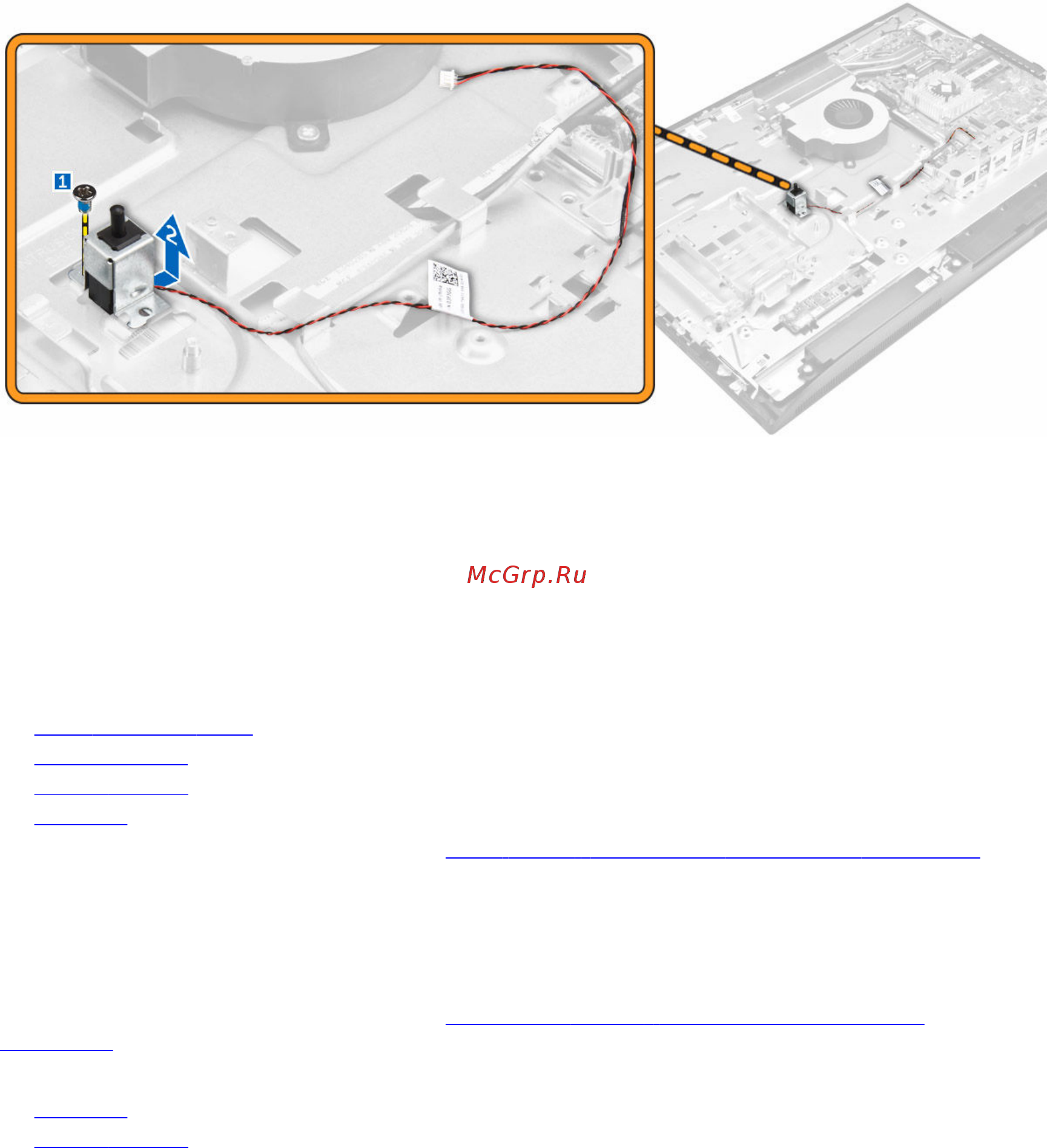

Установка датчика вскрытия корпуса

1. Установите датчик вскрытия корпуса в соответствующее гнездо на компьютере.

2. Затяните винт, чтобы прикрепить датчик вскрытия корпуса к корпусу компьютера.

3. Проложите кабель через зажимы на корпусе компьютера.

4. Подключите кабель датчика вскрытия корпуса к разъему на системной плате.

5. Установите:

a. экран системной платы

b. крепление VESA

c. заднюю крышку

d. подставка

6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.

Извлечение платы кнопки питания и кнопок экранного

меню (OSD)

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. подставка

b. заднюю крышку

3. Выполните следующие действия, как показано на рисунке:

a. Извлеките винт, чтобы снять металлическую пластину, закрепляющую плату кнопки питания и кнопок

экранного меню на компьютере [1].

b. Снимите ленту с плата кнопок из экранного меню [2].

c. Извлеките плату кнопки питания и кнопок экранного меню из корпуса [3].

d. Отключите кабели от платы кнопки питания и кнопок экранного меню, чтобы высвободить плату из

компьютера [4, 5].
