Снятие дисплея

1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами

компьютера.

2. Снимите:

a. подставка

b. заднюю крышку

c. крышка панели разъемов

d. крышка динамика

e. крепление VESA

f. экран системной платы

g. плату WLAN

h. оптический дисковод

i. жесткий диск

j. датчик вскрытия корпуса

k. плату кнопки питания и кнопок экранного меню

l. плату преобразователя

m. блок питания

n. радиатор

o. вентилятор процессора

p. динамики

q. системная плата

ПРИМЕЧАНИЕ: Настоящая инструкция применима только к компьютерам без сенсорного экрана.

Снятие панели дисплея компьютеров с сенсорным экраном необходимо производить в условиях

«чистой комнаты».

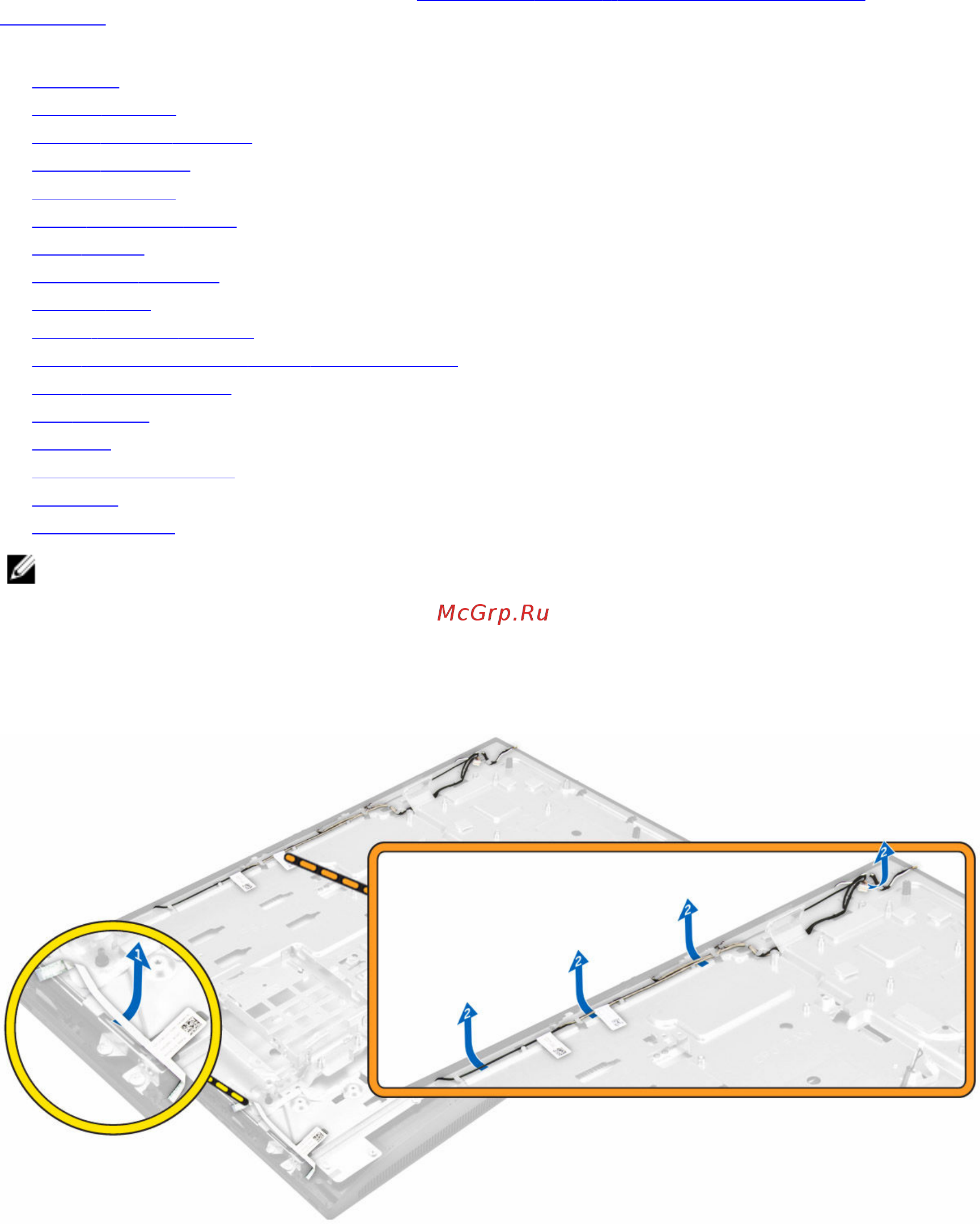

3. Выполните следующие действия, как показано на рисунке:

a. Извлеките кабель переключателя питания из зажима [1].

b. Высвободите кабель камеры из зажимов на панели дисплея [2].

4. Выполните следующие действия, как показано на рисунке:
