Siemens LC958WA60 [16/20] Монтаж

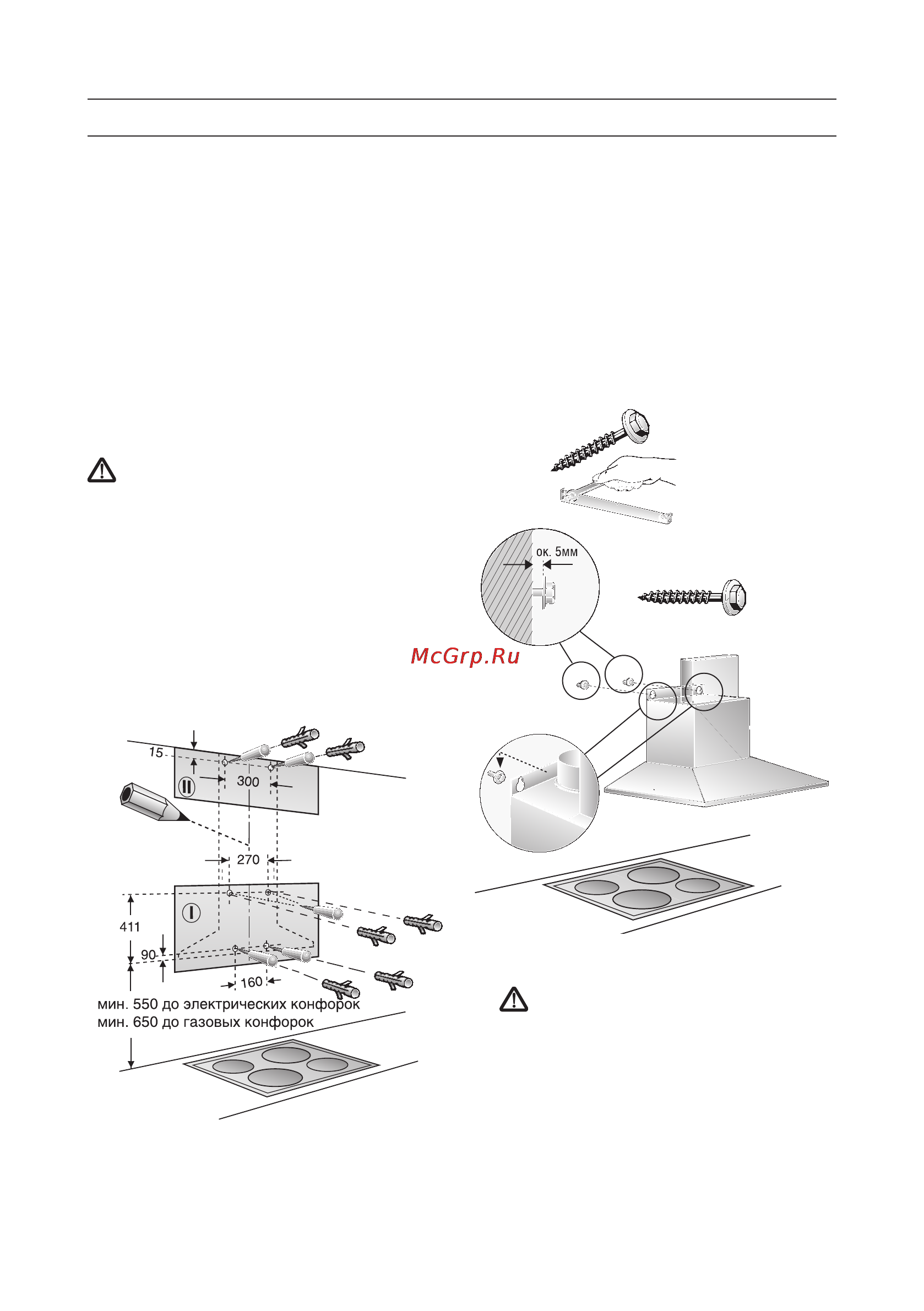

![Siemens LC958WA60 [16/20] Монтаж](/views2/1041831/page16/bg10.png)
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
15
Данная вытяжка предназначена для
монтажа на стене кухни
1. Снимите жироулавливающий фильтр
(см инструкцию по эксплуатации)
2. Начертите линию на стене от потол
ка до нижнего края вытяжки в центре
того места, в котором предполагает
ся установить вытяжку
3. Используйте шаблон для маркировки
на стене точек, в которых будут ус
тановлены винты Чтобы облегчить
подвешивание вытяжки, начертите
на стене контур той зоны, где будет
крепиться вытяжка
Обратите внимание на минималь
ное расстояние между конфорками
и вытяжкой, оно должно составлять
550 мм
для электрических и 650 мм
для газовых конфорок Нижний край
шаблона располагается на уровне ниж
него края вытяжки
4. Просверлите 4 отверстия Ж мм для
вытяжки и 2 отверстия
Ж мм для об
шивки вытяжной трубы Вставьте дю
бели в отверстия таким образом, что
бы они были заподлицо со стеной
Примечание. Если предполагается ус
танавливать какиелибо специальные
принадлежности, это следует учесть
5. Привинтите крепежную скобу для об
шивки вытяжной трубы двумя винта
ми с шестигранной головкой
6. Оба верхних винта с шестигранной
головкой ввинтите таким образом,
чтобы они выступали из стены при
мерно на 5 мм
7. Навесьте вытяжку на винты
8. Ввинтите оба нижних винта с шести
гранной головкой
Перед затягиванием 4 винтов
выровняйте вытяжку.
Монтаж
