Dune HD Base 3.0 руководство пользователя
12

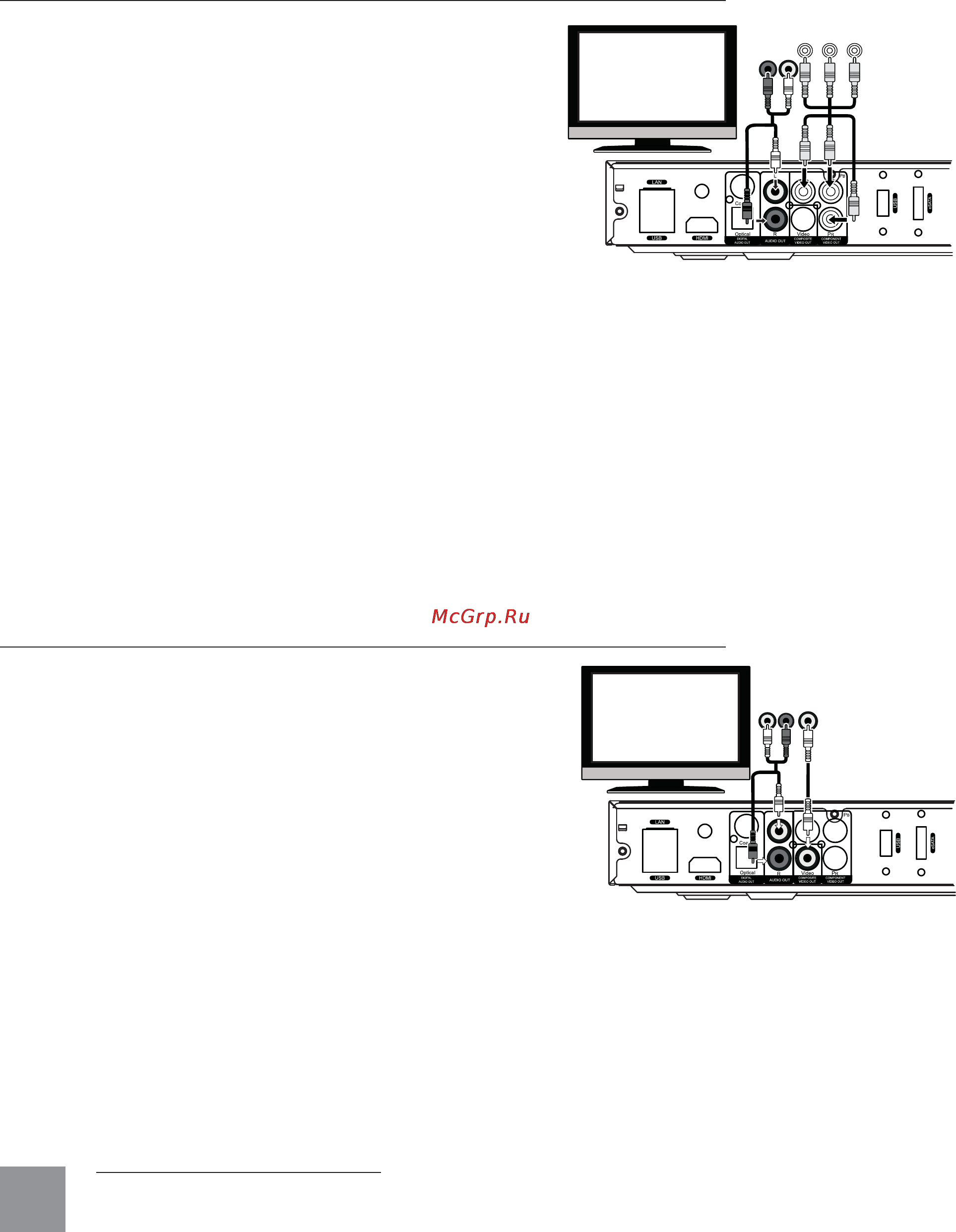

Подключение к телевизору, оснащенному вхо-
дом компонентного видеосигнала (Component
Video, Y, Cb, Cr)
Для данного типа подключения
используется видеокабель 3RCA-3RCA.
Для аудиосигнала могут быть выбраны
различные интерфейсы, как аналоговые,
так и цифровые. Обратите внимание на
тот факт, что видеокабель должен иметь
волновое сопротивление 75 Ом, т.е. он
должен быть специально предназначен для
передачи аналогового видеосигнала.
1. Перед тем, как приступить к коммутации
плеера, убедитесь, что все устройства
отключены от сети. Не включайте технику до
окончания процедуры подключения.
2. Соедините компонентный видеовыход медиаплеера и соответствующий вход на телевизоре
или проекторе кабелем типа 3RCA-3RCA.
3. Коммутация аудиосигнала возможна как посредством аналоговых выходов со встроенного
декодера пространственного звучания по схеме 7.1, так и при помощи обычной стереопары.
Для цифрового подключения доступны оптический и электрический интерфейсы.
4. Используя ПДУ телевизора или проектора, выберите нужный вход и режим отображения.
Подробности смотрите в инструкции к Вашему оборудованию.
5. Включите Ваши устройства. Дождитесь, пока появится загрузочный экран (логотип «Dune»).
Подключение к телевизору, оснащенному входа-
ми композитного видеосигнала или S-Video
Поскольку оба этих типа подключения не
способны обеспечить высокое качество
изображения, а также не совместимы с
видео высокой четкости, мы рекомендуем
применять их только в том случае, если
Ваш телевизор или проектор не имеет
интерфейса HDMI.
1. Перед тем, как приступить к коммутации
плеера, убедитесь, что все устройства
отключены от сети. Не включайте технику до
окончания процедуры подключения.
2. Соедините выходной терминал на медиаплеере и соответствующий вход на устройстве
отображения видеосигнала кабелем RCA-RCA или S-Video (DIN-DIN).
3. Коммутация аудиосигнала возможна как посредством аналоговых выходов со встроенного
декодера пространственного звучания по схеме 7.1, так и при помощи обычной стереопары.
Для цифрового подключения доступны оптический и электрический интерфейсы.
4. Используя ПДУ телевизора или проектора, выберите нужный вход и режим отображения.
Подробности смотрите в инструкции к Вашему оборудованию.
5. Включите Ваши устройства. Дождитесь, пока появится загрузочный экран (логотип «Dune»).
AUDIO IN
RL
COMPONENT
VIDEO IN
RL
AUDIO IN
VIDEO IN
