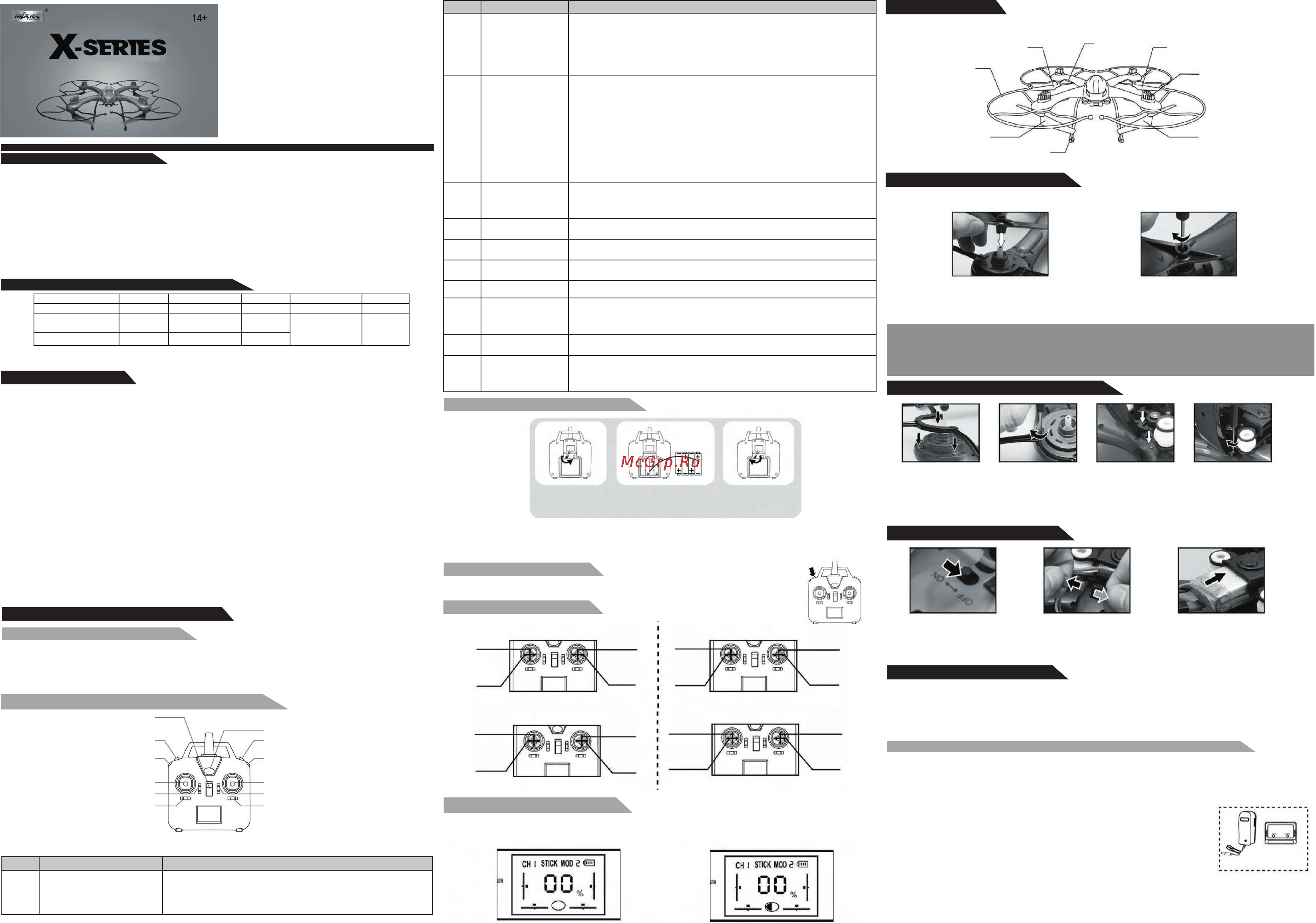

MJX X102H 2.4G Инструкция по эксплуатации онлайн
Технические характеристики
Изделие и запасные части, включенные в эту 1 упаковку
Длина корпуса: 500 мм Общий вес: около 430 г Двигатель: 050
Общая высота: 160 мм Батарея: Литий-полимер 7,4В 1200 мА/ч
Диаметр ротора: 220 мм Время зарядки: около 180 минут
Введение
• Такое количество роторов придает больше стабильности в полете и дополнительную мощность, что позволяет
легче выполнять 3D действия в воздухе.
• Доступны режим "без головы" и возврат одной кнопкой.
• Новый дизайн конструкции позволяет легче осуществить сборку.
Благодаря технологии связи 2,4 G можно управлять одновременно несколькими моделями.
• Модель укомплектована новейшей 6 осевой системой гиро-контроля,
что обеспечивает стабильный полет и легкое управление.
• Полностью заряженная батарея может обеспечить 11 минут полета.
• Новые функции, включая выдерживание заданной высоты, взлет/посадку одной кнопкой и управление через
приложение на смартфоне.
Арт. № X102H
С барометром для удержания высоты
и возвратом одной кнопкой
Квадрокоптер с шестиосевым
гироскопом
Инструкция
Правила безопасности
• Этот продукт не игрушка. Не разрешается использовать детьми в возрасте до 14 лет.
• Внимательно прочитайте эту инструкцию перед тем, как запускать и управлять устройством в
соответствии с инструкцией.
• Пользователи полностью отвечают за правильную работу модели. Изготовитель и дилеры снимают с
себя всю ответственность за ущерб, вызванный неправильным использованием.
• Не допускайте попадания мелких деталей к детям.
• Держите аккумуляторы вдали от огня и высоких температур.
• При пролете модели держите ее на расстоянии 1-2 м от себя и других, чтобы избежать травм из-за
столкновения.
• Не разбирайте и не модифицируйте изделие, чтобы избежать неисправностей или аварии.
• Управляйте моделью в пределах видимости.
• Необходим присмотр взрослых, когда дети запускают эту модель.
• Используйте такие же или эквивалентные батарейки.
• Вставляйте батарейки, учитывая полярность.
• Не заряжайте батарейки, не предназначенные для зарядки, передатчику нужны 4 батарейки типа АА.
• Не используйте одновременно старые и новые батарейки.
• Используйте батарейки одного типа.
• Разряженные батареи должны быть удалены из игрушки.
• Клеммы питания не должны быть замкнуты.
• USB-зарядку, предназначенную для использования с продуктом, следует регулярно проверять на
наличие потенциальной опасности, например, повреждение кабеля, шнура, вилки, корпуса других
частей, и что в случае такого повреждения изделие нельзя использовать до тех пор, пока дефект не
будет устранен.
Благодарим вас за покупку этого продукта. Пожалуйста, внимательно прочитайте это руководство перед
использованием и сохраните его для справки в будущем.
Пульт дистанционного управления (передатчик)
№ Функция Описание функции
1
Включатель питания
Он управляет источником питания передатчика. Переведите
выключатель питания в положение «ON», передатчик включен;
Переведите выключатель питания в положение «OFF», питание
передатчика отключено.
Пульт дистанционного управления с LCD
Основные функции пульта ДУ
• Система дистанционного управления микрокомпьютером и технология соединения 2.4G дают возможность
использовать несколько коптеров одновременно без взаимных помех.
• Контроль функции восходящего, нисходящего, прямого, обратного, левого, правого, поворота влево, поворота вправо
и 3D-переворота и вращения вертолета.
• Ручка управления может свободно переключаться в соответствии с привычкой игрока.
Эскиз и функциональные переключатели пульта ДУ
1. Включатель питания
2. Функциональная
кнопка №2
3. Функциональная
кнопка №1
4. Левый стик
11.
Индикатор питания
5. Фото/видео
6. Переключатель В
10.
Переключатель
скоростей Быстро/
Медленно
9. Правый стик
8. Переключатель А
7. Переключатель C
№ Функция Описание функции
2
Функциональная
кнопка №2
(1) Переключатель режима управления: длительно нажмите эту кнопку, чтобы
переключить режим управления.
(2) Разблокировать дрон: коротко нажмите эту кнопку, чтобы разблокировать
дрон, когда он не разблокирован.
(3) Запуск одной кнопкой: как только модель разблокирована, стоя на земле, и
лопасти медленно вращают - коротко нажмите эту кнопку и модель взлетит.
(4) Посадка одной кнопкой: пока модель летит, коротко нажмите эту кнопку,
модель автоматически приземлится на землю.
3
Функциональная
кнопка №1
1. Это выключатель освещения модели. Нажмите один раз, чтобы включить
свет, и нажмите его еще раз, чтобы выключить свет.
2. Кнопка включения "без головы": нажмите эту кнопку примерно на 2 секунды,
пульт дистанционного управления издаст два звуковых сигнала, и на ЖК-
дисплее начнет мигать фраза «stick mod», индикаторная лампа модели
переключится с постоянного свечения на мигание, и значит модель находится
в режиме "без головы". Повторно нажмите эту кнопку примерно на 2 секунды,
пульт дистанционного управления издаст два звуковых сигнала, а режим
«stick mod» останется постоянным, индикаторная лампа модели перестанет
мигать до постоянного свечения, и модель выйдет из режима "без головы".
3. Когда модель летит в режиме "без головы", нажмите одну кнопку возврата,
модель полетит к игроку. Нажмите снова кнопку возврата одной кнопкой или
используйте ручку управления вперед / назад и модель выйдет из функции
возврата одной кнопкой.
4 Левый стик
РЕЖИМ 2: вверх/вниз, повернуть налево/повернуть вправо;
РЕЖИМ 4: вверх / вниз, влево/вправо.
РЕЖИМ 1: вперед назад, поворот влево/поворот направо;
РЕЖИМ 3: вперед/назад, влево/вправо.
5 Фото/Видео
Если модель укомплектована камерой, сдвиньте вверх эту кнопку, чтобы
сфотографировать; опустите вниз для съемки.
6 Переключатель В
В режиме 3 и 4 помогает настроить боковое движение модели.
В режимах 1 и 2 помогает настроить скорость поворота влево и вправо.
7 Переключатель С
В режимах 3 и 4 помогает настроить скорость поворота влево и вправо.
В режимах 1 и 2 помогает настроить боковой полет модели.
8 Переключатель А Помогает настраивать прямой и обратный полет модели.
9 Правый стик
РЕЖИМ 1: вверх / вниз, влево / вправо;
РЕЖИМ 3: вверх / вниз, поворот налево / поворот направо;
РЕЖИМ 2: вперед / назад, влево / вправо;
РЕЖИМ 4: вперед / назад, поворот налево / поворот направо.
10
Переключатель скоростей
Быстро/Медленно (H/L)
Существует 2 режима полета модели: низкая скорость и высокая скорость.
11 Индикатор питания
Индикатор продолжает быстро мигать: передатчик посылает сигнал
подключения к модели.
Индикаторная лампа продолжает гореть без мигания: передатчик готов к
управлению полетом.
1. Отверните против часовой стрелки, чтобы открыть крышку батарейного отсека. (Рис.1)
2. Установите 4 батарейки типа АА в батарейный отсек в соответствии с указанной полярностью. (Рис.2)
3. Привинтите по часовой стрелке, чтобы закрыть батарейный отсек. (Рис.3)
Как установить батарею пульта ДУ
Рис. 1 Рис. 2 Рис. 3
Как извлечь и вставить батарейки.
4 переключателя режимов
Длительно нажмите кнопку переключения режимов, чтобы выбрать
режим 2 / режим 4 / режим 1 / режим 3.
Выбор режима стика
Управление
Вперед/Назад
Управление
поворотом
Влево/Вправо
Управление
регулятором
Управление
Влево/Вправо
РЕЖИМ 1
РЕЖИМ 2
Управление
поворотом
Влево/Вправо
Управление
регулятором
Управление
Вперед/Назад
Управление
Влево/Вправо
РЕЖИМ 3
РЕЖИМ 4
Управление
регулятором
Управление
регулятором
Управление
Вперед/Назад
Управление
Вперед/Назад
Управление
Влево/Вправо
Управление
Влево/Вправо
Управление
поворотом
Влево/Вправо
Управление
поворотом
Влево/Вправо
Доступны 2 скорости полета: низкая скорость и высокая скорость.
Игрок может выбрать скорость полета, нажав кнопку скорости H / L.
Выбор скорости полета
Модель
Основные комплектующие
Рис. 4
Установка новых лопастей
Лопасти Б
Лопасти A
Шасси
Мотор
Защитная
рамка
Лопасти Б
Лопасти A
Рис. 5
2. Используйте винт для
фиксации пропеллера,
закручивая по часовой стрелке.
Рис. 10
1. При установке пропеллера надавите
на шестерню, чтобы выпустить
главный вал, а затем полностью
вставьте главный вал в пропеллер.
Описание Количество Описание Количество Описание Количество
Модель 1 Лопасти 4 Винты 30
Пульт управления 1 Шасси 2 Отвертка 1
Инструкция 1 Защита 1 Зарядка
(100-240В
постоянного тока,
8,4В/500мА перемен.тока)
1
Аксессуар для камеры 1 Крепеж камеры 1
Свет
Перед установкой, пожалуйста, различайте лопасти ротора по часовой стрелке и лопасти
ротора против часовой стрелки. Убедитесь, что лопасти ротора по часовой стрелке закреплены
на двигателях по часовой стрелке, а лопасти ротора против часовой стрелки должны быть
установлены на двигателях против часовой стрелки.
Установка защитной рамы и шасси
Замена батареи в модели
Рис. 8
Рис. 6
Рис. 9
Рис. 7
Рис. 12
Рис. 11
1. На каждом корпусе
мотора имеется 3
входа. Вставьте
вилки рамки в них
и зафиксируйте.
2. Зафиксируйте
защитную рамку
винтами по часовой
стрелке.
3. На нижней части
корпуса модели имеется
3 входа. Вставьте в них
соединения шасси и
зафиксируйте их.
4. Зафиксируйте
шасси винтами по
часовой стрелке.
1. Сдвиньте выключатель в
положение "OFF"
2. Отсоедините провод батареи
от вилки кабеля питания
модели и выньте батарею.
3. Вставьте провод новой
батареи в вилку шнура
питания модели и вставьте
батарею в батарейный отсек.
Как зарядить модель
Для удовлетворения различных требований от разных клиентов по всему миру было разработано два разных
зарядных устройства для зарядки. Один из них - это зарядное устройство с раздельной зарядкой (зарядное
устройство на 1 шт. +1 шт.), Другое - зарядное устройство «все-в-одном» (одно зарядное устройство). Продукт
входит в комплект поставки любого из двух зарядных устройств. Перед чтением метода зарядки ользователь
должен проверить комплектацию, чтобы узнать, какое зарядное устройство включено.
Как зарядить дрон с помощью раздельного зарядного устройства
• Отключите беспилотный аппарат; отсоедините кабель батареи от беспилотного устройства.
• Вставьте вилку кабеля батареи в квадратный порт контроллера заряда (соответствующий штепсель к порту).
• Вставьте вилку кабеля зарядного устройства в круглый порт контроллера заряда, затем подключите вилку
зарядного устройства к розетке переменного тока, чтобы начать зарядку.
• Отключите беспилотный аппарат; отсоедините кабель батареи от беспилотного
устройства.
• Вставьте вилку кабеля батареи в квадратный порт контроллера заряда
(соответствующий штепсель к порту).
• Вставьте вилку кабеля зарядного устройства в круглый порт контроллера
заряда, затем подключите вилку зарядного устройства к розетке переменного тока,
чтобы начать зарядку.
• Когда зарядка продолжается, загорается красный индикатор питания
контроллера заряда. Когда зарядка закончена, горят красный свет и зеленый
индикатор контроллера заряда.
• Полная зарядка занимает около 3 часов.
Содержание
- Выбор режима стика 1
- Доступны 2 скорости полета низкая скорость и высокая скорость игрок может выбрать скорость полета нажав кнопку скорости h l 1
- Замена батареи в модели 1
- Инструкция 1
- Как установить батарею пульта ду 1
- Квадрокоптер с шестиосевым гироскопом 1
- Лопасти a 1
- Лопасти б 1
- Мотор защитная рамка 1
- Основные комплектующие 1
- Основные функции пульта ду 1
- Перед установкой пожалуйста различайте лопасти ротора по часовой стрелке и лопасти ротора против часовой стрелки убедитесь что лопасти ротора по часовой стрелке закреплены на двигателях по часовой стрелке а лопасти ротора против часовой стрелки должны быть установлены на двигателях против часовой стрелки 1
- Переключателя режимов 1
- Пульт дистанционного управления передатчик 1
- Пульт дистанционного управления с lcd 1
- Рис 1 рис 2 рис 3 1
- Рис 10 1
- Рис 5 1
- Рис 6 1
- Рис 7 1
- Рис 9 1
- Свет 1
- Технические характеристики 1
- Шасси 1
- Эскиз и функциональные переключатели пульта ду 1
- Этот продукт не игрушка не разрешается использовать детьми в возрасте до 14 лет внимательно прочитайте эту инструкцию перед тем как запускать и управлять устройством в соответствии с инструкцией пользователи полностью отвечают за правильную работу модели изготовитель и дилеры снимают с себя всю ответственность за ущерб вызванный неправильным использованием не допускайте попадания мелких деталей к детям держите аккумуляторы вдали от огня и высоких температур при пролете модели держите ее на расстоянии 1 2 м от себя и других чтобы избежать травм из за столкновения не разбирайте и не модифицируйте изделие чтобы избежать неисправностей или аварии управляйте моделью в пределах видимости необходим присмотр взрослых когда дети запускают эту модель используйте такие же или эквивалентные батарейки вставляйте батарейки учитывая полярность не заряжайте батарейки не предназначенные для зарядки передатчику нужны 4 батарейки типа аа не используйте одновременно старые и новые батарейки используйте ба 1
- Аварийная остановка 2
- Автовозврат одной кнопкой 2
- В случае когда беспилотный аппарат летает в небе но встречается с экстренной ситуацией и вам нужно срочно остановить полет поверните левую ручку управления пульта дистанционного управления в левый нижний угол и правую ручку управления в правый нижний угол чтобы отменить полет 2
- Голова модели 2
- Если модель продолжает двигаться вперед опустите регулятор а до тех пора пока не будет найдет баланс 2
- Если модель продолжает двигаться назад поднимите регулятор а до тех пора пока не будет найдет баланс 2
- Загрузка программного обеспечения для передачи в реальном времени fpv установка и описание функций 2
- Заметка 2
- Заметка мы предлагаем начинающему пилоту выбирать свободное пространство без препятствий и с мягким покрытием 2
- Заметки 2
- Как зарядить дрон зарядным устройством все в одном 2
- Как только сигнал между моделью и пультом дистанционного управления успешно подключен нажмите функциональную кнопку расположенную в верхней правой части пульта дистанционного управления в течение 2 секунд пульт дистанционного управления издаст два звуковых сигнала и на жк дисплее начнут мигать буквы stick mod индикаторная лампочка модели переключится с постоянного свечения на мигание это означает что модель находится в режиме без головы 2
- Калибровка дрона 2
- Когда модель находится в режиме без головы нажмите функциональную кнопку в левом верхнем углу пульта дистанционного управления в течение 2 секунд пульт дистанционного управления издаст 3 звуковых сигнала а надпись stick mod будет постоянно включена и индикаторная лампочка модели перестанет мигать и будет гореть постоянно это означает что модель вышла из режима без головы 2
- Когда модель разблокирована и стоит на земле и ее пропеллеры медленно вращаются коротко нажмите кнопку no рисунок 13 модель автоматически взлетит 2
- Обнаружение дрона и соединение сигнала 2
- Подключите оборудование к розетке в цепи отличной от той к которой подключен приемник обратитесь за помощью к дилеру или опытному радио телевизионному технику 2
- Подтверждение ориентации 2
- Пожалуйста установите соединение по очереди в противном случае это может привести к сбою соединения или неправильному подключению 2
- Посадка одной кнопкой 2
- Примечание a изменения конструкции или модификации не одобренные ответственной стороной лишают пользователя права на обслуживание данного оборудования б данное оборудование было протестировано и признано соответствующим для электронного устройства класса b согласно части 15 правил fcc эти ограничения предназначены для обеспечения разумной защиты от вредных помех в жилых помещениях данное оборудование генерирует использует и может излучать радиочастотную энергию и если не используется в соответствии с инструкциями может создавать помехи для радиосвязи если это оборудование создает вредные помехи приему радио или телевизионного сигнала что можно определить путем включения и выключения устройства пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов изменить ориентацию или местоположение приемной антенны увеличить расстояние между оборудованием и приемником 2
- Примечание батарея должна быть полностью заряжена перед хранением 2
- Примечания 2
- Проверяя направление полета модели устанавливайте нос модели прямо вперед а хвост лицом к игроку это направление будет постоянно считаться вперед во время получения сигнала с пульта ду независимо от того куда указывает нос модели то есть пространство перед пилотом определяется как вперед все что сзади пилота определяется как назад левая сторона игрока определяется как левая правая сторона игрока определяется как правая когда модель летает в режиме без головы игрок должен быть направлен вперёд в противном случае модель окажется вне контроля управлению моделью показано ниже 2
- Разблокировка дрона и взлёт 2
- Режим 1 или 2 2
- Режим 3 или 4 2
- Режим без головы 2
- Рис 13 2
- Удержание высоты барометром 2
- Управление 2
- Управление направлением полета в режиме без головы 2
- Установка камеры fpv c4015 c4016 2
- Установка крепления камеры не входит в комплект поставки 2
- Функции переключателя 2
- Хвост модели 2
Похожие устройства
- MJX X901 Black 2.4G Инструкция по эксплуатации
- MJX X906T 5.8G FPV Инструкция по эксплуатации
- MJX X919H White WiFi FPV Инструкция по эксплуатации
- MJX X601H-B Black FPV 2.4G Инструкция по эксплуатации
- MJX X401H-B Black FPV 2.4G Инструкция по эксплуатации
- Yamaha YDP-S34 White Ash Инструкция по эксплуатации
- MJX X401H-G Gold FPV 2.4G Инструкция по эксплуатации
- Onyx BOOX DARWIN 3 темно-серая Инструкция по эксплуатации
- Microsoft Беспроводной геймпад Disgusting men Инструкция по эксплуатации
- Microsoft Беспроводной геймпад Сборная России Инструкция по эксплуатации
- SPL FLEXCOPTER FX11 (IG436) Инструкция по эксплуатации
- SPL FLEXCOPTER FX12 (IG435) Инструкция по эксплуатации
- Onyx BOOX CAESAR 2 серая Инструкция по эксплуатации
- Onyx BOOX CAESAR 2 белая Инструкция по эксплуатации
- Onyx BOOX CHRONOS чёрная Инструкция по эксплуатации
- Onyx BOOX CLEOPATRA 3 чёрная Инструкция по эксплуатации
- Onyx BOOX DARWIN 3 коричневый Инструкция по эксплуатации
- Onyx BOOX DARWIN 3 белая Инструкция по эксплуатации
- Onyx BOOX ROBINSON CRUSOE 2 чёрная Инструкция по эксплуатации
- Onyx BOOX MAX 2 чёрная Инструкция по эксплуатации
