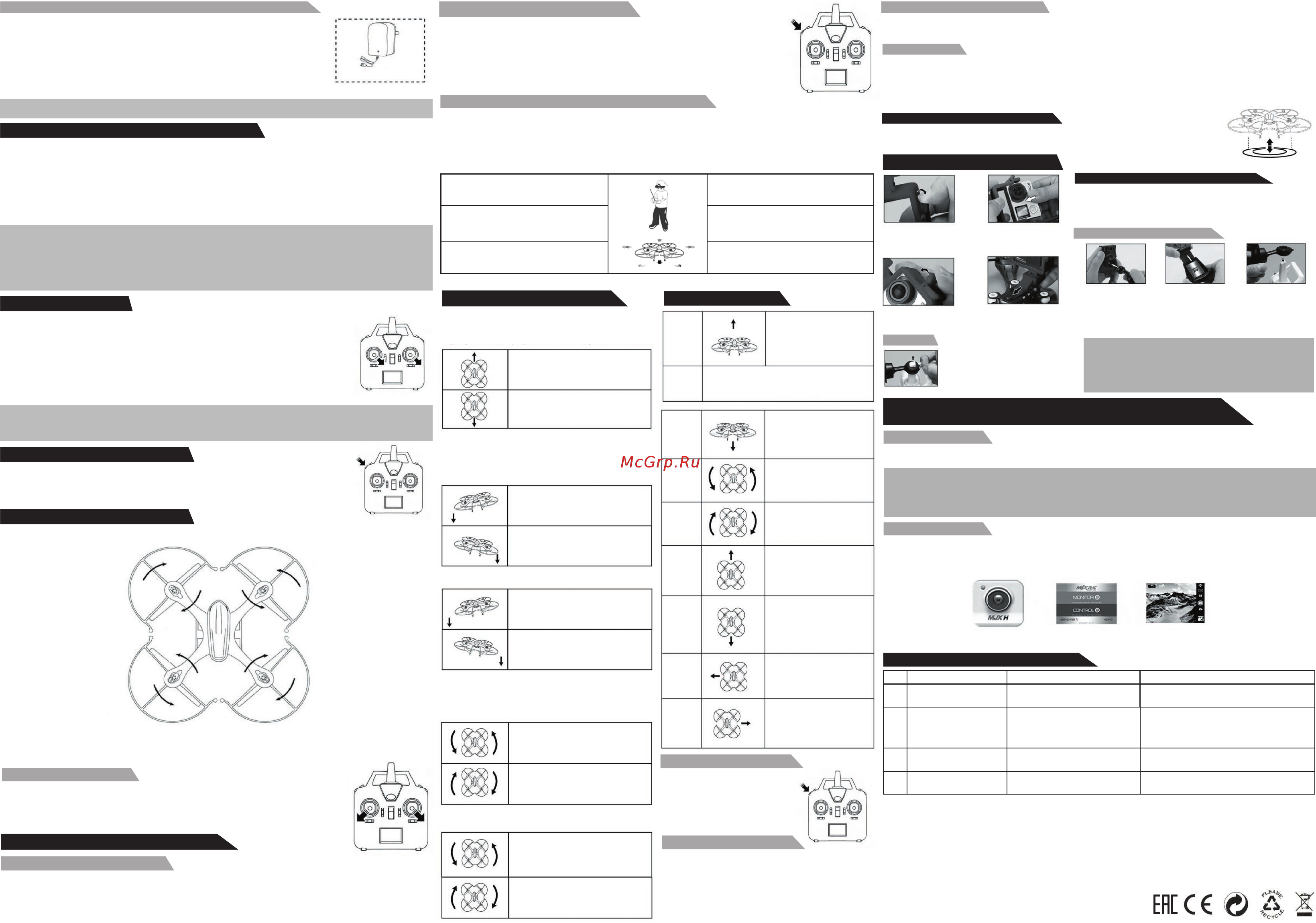

Как зарядить дрон зарядным устройством «все-в-одном»
• Отключите беспилотный аппарат.
• Отсоедините кабель аккумулятора от беспилотника, затем вставьте вилку кабеля
аккумулятора в порт зарядного устройства (соответствующее штепсельной вилке
к порту) для начала зарядки.
• При зарядке красный индикатор горит.
Когда зарядка закончена, красный свет сменится зеленым светом.
• Полная зарядка занимает около 3 часов.
ПРИМЕЧАНИЕ. Батарея должна быть полностью заряжена перед хранением
Обнаружение дрона и соединение сигнала
1. Включите пульт дистанционного управления, индикаторная лампочка пульта дистанционного управления
быстро вспыхнет и пульт выдаст сигнал о подключении к беспилотнику. В данный момент не нажимайте
никаких ручек управления. В противном случае это приведет к сбою подключения сигнала.
2. Включите беспилотный аппарат, световой индикатор дрона быстро замигает. Гироскоп и барометр находятся
в состоянии обнаружения. Пульт дистанционного управления соединяется с принимающим сигналом.
3. Поместите дрон на землю или любую плоскую и неподвижную поверхность. Примерно через 5 секунд
нажмите на любую из кнопок управления. Световой индикатор беспилотного летательного аппарата
изменится на постоянное «включено», процесс обнаружения дрока и сигнала будет завершен.
Заметки:
• Убедитесь, что модель установлена на земле или на любой плоской неподвижной поверхности. Если модель
наклонится, то это принесет неудовлетворительные характеристики удержания высоты после взлета аппарата.
• Пожалуйста, включите пульт дистанционного управления, прежде чем включать модель.
• Пожалуйста, установите соединение по очереди. В противном случае это может привести к сбою
соединения или неправильному подключению.
Калибровка дрона
Пожалуйста, выполните калибровку для первого полета или когда характеристики
полета ухудшились, потому что проблемы в полете (за исключением вибрации,
создаваемой камерой) или полный отказ могут возникнуть в результате старой
калибровки. Метод калибровки следующий:
1. Удостоверьтесь, что дрон получил сигнал и заврешил соединение с сигналом.
2. Поместите беспилотник на землю или на любую плоскую и неподвижную поверхность.
3. Потяните обе ручки управления в нижний правый угол на 2 секунды. Световой
индикатор дрона будет быстро мигать в течение примерно 5 секунд, а затем будет
светиться постоянно. Это означает, что калибровка завершена.
Заметки:
• Убедитесь, что модель установлена на земле или на любой плоской неподвижной поверхности. Если модель
наклонится, то это принесет неудовлетворительные характеристики удержания высоты после взлета аппарата.
Разблокировка дрона и взлёт
1. После того как соединение сигнала между дроном и пультом дистанционного управления
закончено, коротко нажмите кнопку № 2 и лопасти дрона будут медленно вращаться.
2. Поднимите ручку управления регулятора и дрон взлетит.
Подтверждение ориентации
Право
"Хвост"
модели
"Голова"
модели
Лево
Против часовой
(Мотор 3)
Против часовой
(Мотор 1)
По часовой
(Мотор 2)
По часовой
(Мотор 4)
Проверьте направление вращения пропеллеров, как показано выше.
1. Если модель продолжает двигаться вперед /
назад, даже если сигнал управления отсутствует,
пользователи могут отрегулировать переключатель
подъема, чтобы модель оставалась сбалансированной.
Функции переключателя
Если модель продолжает двигаться
вперед, опустите регулятор А до тех
пора, пока не будет найдет баланс
Если модель продолжает двигаться
назад, поднимите регулятор А до тех
пора, пока не будет найдет баланс
2. Если модель продолжает перемещаться влево / вправо,
даже если сигнал управления отсутствует, пользователи
могут отрегулировать элерон, чтобы модель оставалась
сбалансированной.
РЕЖИМ 1 или 2
РЕЖИМ 3 или 4
Если модель продолжает двигаться
влево, подвиньте вправо регулятор B до
тех пора, пока не будет найден баланс
Если модель продолжает двигаться
вправо, подвиньте влево регулятор B до
тех пора, пока не будет найден баланс
Если модель продолжает двигаться
вправо, подвиньте влево регулятор С до
тех пора, пока не будет найден баланс
Если модель продолжает двигаться
влево, подвиньте вправо регулятор С до
тех пора, пока не будет найден баланс
3. Если модель продолжает вращаться, даже если сигнал
управления отсутствует, пользователи могут настроить
балансировку руля, чтобы модель восстановила баланс.
РЕЖИМ 1 или 2
РЕЖИМ 3 или 4
Если модель продолжает крутиться
в воздухе против часовой стрелки,
подвиньте вправо регулятор В, пока
не будет найден баланс.
Если модель продолжает крутиться
в воздухе по часовой стрелке,
подвиньте влево регулятор В, пока
не будет найден баланс.
Если модель продолжает крутиться
в воздухе против часовой стрелки,
подвиньте вправо регулятор С, пока
не будет найден баланс.
Если модель продолжает крутиться
в воздухе по часовой стрелке,
подвиньте влево регулятор С, пока
не будет найден баланс.
Управление
Поднимите рычаг управления регулятором,
поднимите модель до ожидаемой высоты и
отпустите рычаг управления регулятором.
Модель будет парить на этой высоте.
Вверх
Держать
высоту
Поднимите ручку управления
регулятора, скорость вращения
роторов увеличится и модель
поднимается соответственно.
Вниз
Поворот
влево
Поворот
вправо
Вперед
Опустите ручку управления
регулятором, скорость вращения
роторов уменьшится и модель
будет соответственно снижаться.
Наклоните стик управления
влево и модель будет
поворачивать влево.
Наклоните стик управления
вправо и модель будет
поворачивать вправо.
Когда модель в полете,
поднимите вверх стик "вперед/
назад" и модель будет двигаться
вперед.
Когда модель в полете, опустите
вниз стик "вперед/назад" и
модель будет двигаться назад.
Поверните боковую рукоятку
управления движением влево,
модель полетит влево.
Поверните боковую ручку
управления полетом вправо,
модель полетит вправо.
Назад
Полет
влево
Полет
вправо
Когда модель разблокирована
и стоит на земле и ее
пропеллеры медленно
вращаются - коротко нажмите
кнопку No.2 (рисунок 13),
модель автоматически взлетит.
Запуск одной кнопкой
Рис. 13
Пока модель летит, коротко нажмите кнопку No.2
(рисунок 13), модель автоматически приземлится.
Посадка одной кнопкой
В случае, когда беспилотный аппарат летает в небе, но встречается с экстренной
ситуацией и вам нужно срочно остановить полет - поверните левую ручку
управления пульта дистанционного управления в левый нижний угол и правую
ручку управления в правый нижний угол, чтобы отменить полет.
Аварийная остановка
Заметка:
Мы предлагаем начинающему пилоту выбирать
свободное пространство без препятствий
и с мягким покрытием.
Режим "без головы"
Вход в режим "без головы"
Как только сигнал между моделью и пультом дистанционного управления успешно подключен, нажмите
функциональную кнопку, расположенную в верхней правой части пульта дистанционного управления,
в течение 2 секунд. Пульт дистанционного управления издаст два звуковых сигнала и на ЖК-дисплее
начнут мигать буквы «stick mod», индикаторная лампочка модели переключится с постоянного свечения
на мигание. Это означает, что модель находится в режиме "без головы".
Когда модель находится в режиме "без головы", нажмите функциональную кнопку
в левом верхнем углу пульта дистанционного управления в течение 2 секунд, пульт
дистанционного управления издаст 3 звуковых сигнала, а надпись «Stick mod»
будет постоянно включена и индикаторная лампочка модели перестанет мигать и
будет гореть постоянно. Это означает, что модель вышла из режима "без головы".
Выход из режима "без головы"
Управление направлением полета в режиме "без головы"
• Проверяя направление полета модели, устанавливайте нос модели прямо вперед, а хвост лицом к
игроку. Это направление будет постоянно считаться «вперед», во время получения сигнала с пульта ДУ,
независимо от того, куда указывает нос модели. То есть пространство перед пилотом определяется как
«вперед»; все что сзади пилота определяется как «назад», левая сторона игрока определяется как левая;
правая сторона игрока определяется как правая.
• Когда модель летает в режиме "без головы", игрок должен быть направлен вперёд. В противном случае
модель окажется вне контроля. Управлению моделью показано ниже:
Поднимите правый стик управления, модель
пролетит вперед, удаляясь от пилота.
Нажмите правый стик вправо и модель
начнет лететь вправо
Опустите правый стик управления и модель
полетит назад.
Поверните ручку управления вправо и
модель повернется левой стороной к пилоту.
Нажмите правый стик влево и модель начнет
лететь влево
Поверните ручку управления влево и модель
повернется правой стороной к пилоту.
1. Отодвиньте центр фиксатора стойки
и медленно выдвиньте держатель.
Держатель мобильного телефона
будет снят.
Заметка:
Рис. 21
• Для системы Android посетите наш веб-сайт www.mjxrc.com, чтобы загрузить программное
обеспечение «MJX H».
* Для системы Apple IOS, пожалуйста, зайдите в магазин APP, чтобы загрузить программное
обеспечение «MJX H».
Загрузка программного обеспечения для передачи в реальном
времени FPV, установка и описание функций.
Установка программы
• Установите камеру # C4015 / # C4016 / # C4018 на дрон и установите программное обеспечение «MJX H» на
смартфон. Фотографии и видеозаписи, которые снимает камера, можно увидеть вживую, пока модель летит.
Советы:
Убедитесь, что карта памяти установлена в гнездо для
карты до включения камеры. Когда камера включена,
пожалуйста, не вставляйте карточку mermory или не
вынимайте карту памяти.
Инструкции
Включите модель, при этом загорится индикатор FPV (внизу модели). Войдите в настройки смартфона;
Открыть WIFI; Найдите «MJX H ****» и подключите его. После успешного соединения выйдите из настроек.
Откройте «MJX H» на смартфоне; Нажмите «MONITOR», чтобы войти в интерфейс управления и смотреть
видео в реальном времени.
1. Откройте
приложение "MJX H"
2. Нажмите кнопку
Monitor
3. Появится изображение
в реальном времени
Проблема Причина Решение
1 Огни быстро мигают
Гироскоп модели находится в
состоянии обнаружения сигнала.
Установите модель на любую плоскую
поверхность.
2
Лампы мигают по два
раза после короткой
паузы
Модель не получает сигнал от
пульта ДУ,
или соединение
сигнала прерывается.
Для получения сигнала включите
пульт дистанционного управления. Для
прерывания сигнала выключите пульт
дистанционного управления
и снова включите его.
3
Огни включатся и
выключаются
Модель разряжена
Зарядите батарею или замените на
заряженную батарею
4
Модель трясется
и дрожит
Нарушена форма лопастей
пропеллера
Замените лопасти
Решение проблем
Примечание:
a) Изменения конструкции или модификации, не одобренные ответственной стороной, лишают пользователя права на
обслуживание данного оборудования;
б) Данное оборудование было протестировано и признано соответствующим для электронного устройства класса B, согласно
части 15 Правил FCC. Эти ограничения предназначены для обеспечения разумной защиты от вредных помех в жилых
помещениях. Данное оборудование генерирует, использует и может излучать радиочастотную энергию, и, если не
используется в соответствии с инструкциями, может создавать помехи для радиосвязи. Если это оборудование создает
вредные помехи приему радио- или телевизионного сигнала, что можно определить путем включения и выключения
устройства, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:
- Изменить ориентацию или местоположение приемной антенны.
- Увеличить расстояние между оборудованием и приемником.
-
Подключите оборудование к розетке в цепи, отличной от той, к которой
подключен приемник.
- Обратитесь за помощью к дилеру или опытному радио /
телевизионному технику.
Автовозврат одной кнопкой
Когда модель летит в режиме “без головы”, нажмите кнопку автовозврата и модель полетит к пилоту.
Нажмите снова кнопку автовозврата или используйте ручку управления вперед / назад и модель выйдет
из функции возврата.
Примечания
• Указание направления полета необходимо, когда модель будет летать в режиме “без головы”. При
проверке направления полета модель должна быть установлена прямо вперед, а хвост - напротив
пилота. Пилот должен смотреть в ту сторону, куда указывает нос модели. Игрок должен стоять в одном
направлении при управлении полетом.
• Если модель летит в режиме “без головы”, а направление полета имеет отклонения – пожалуйста,
прекратите полет и снова выполните действие проверки направления полета.
Как только соединение сигнала между дроном и пультом закончилось, нажмите на
ручку управления регулятором, чтобы дрон взлетел. Когда модель взлетит на высоту
более 1 метра, отпустите ручку регулятора. Модель будет парить на текущей высоте.
Удержание высоты барометром
Установка крепления камеры
(не входит в комплект поставки)
Рис. 16
Рис. 14
Рис. 17
1. Разблокируйте
фиксирующую пряжку
крепления камеры пальцем .
3. Зафиксируйте крепление
камеры.
4. Вставьте крепеж камеры
вместе с камерой в порт
основного корпуса.
Рис. 15
2.Установите камеру на
кронштейн и закройте
крепление.
С установленной камерой # C4015 / # C4016, модель может снимать
фотографии и видео, если загрузить и установить программное
обеспечение FPV на смартфон. Передача в реальном времени FPV
может быть достигнута посредством подключения модели и смартфона.
Рис. 18 Рис. 19 Рис. 20
Установка камеры FPV # C4015 / # C4016
Установка держателя смартфона:
1. Присоедините
стойку к компоненту
крепления
смартфона
2. Отрегулируйте
фиксирующий элемент
вверх или вниз в
соответствии с размером
подвижного элемента
3. Установите держатель
мобильного телефона
на верхнюю часть
пульта дистанционного
управления.

Содержание

Похожие устройства

Скачать
