MJX X401H-B Black FPV 2.4G [10/30] Модель

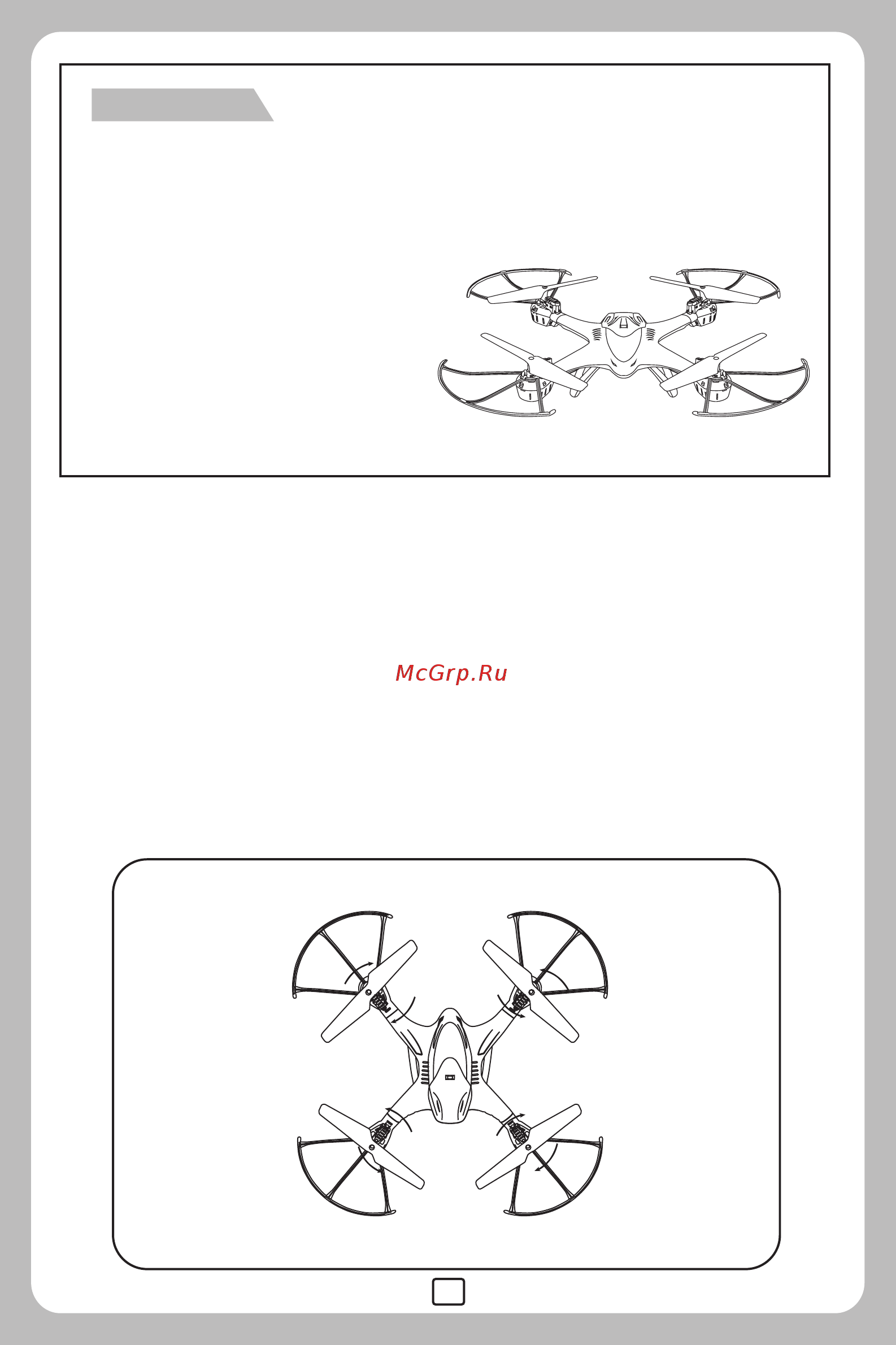

![MJX X401H-B Black FPV 2.4G [10/30] Модель](/views2/1421486/page10/bga.png)
9
По часовой
стрелке B
(Мотор 2)
По часовой
стрелке B
(Мотор 4)
Против часовой
A
(Мотор 1)
Против часовой
A
(Мотор 3)
Голова
Хвост
Лево
Право
Модель
● Убедитесь, что аккумулятор (в нижней части модели) хорошо
установлен и подключен к силовому кабелю модели. Модель
выключена.
● Включите модель; индикатор будет быстро мигать,
гироскоп модели будет находиться
в состоянии обнаружения сигнала.
Установите модель на плоскую
поверхность, примерно через
4 секунды индикатор будет
постоянно светиться. Это
означает, что соединение сигнала
завершено, и модель готова к полету.
● Чтобы обеспечить устойчивый полет, установите значение
триммера на середину.
● Нажмите стик медленно вверх и модель взлетит.
● Чтобы избежать каких-либо недоразумений, мы определили
ориентацию модели следующим образом: нос модели смотрит
вперед и хвост обращенк игроку. Направление носа коптера
называется «вперед», направление хвоста называется «назад».
Коптер летит вверх, это называется «вверх»; коптер летит на землю,
это называется «вниз». Левая сторона игрока называется «слева»,
правая сторона игрока называется «справа». Все направления, о
которых мы говорим в этой статье, подпадают под определение
выше.
Содержание
- Введение 1
- Инструкция по эксплуатации 1
- Продукт запасные части входящие в комплект поставки 1
- Технические параметры модели 1
- Рекомендации по безопасности 2
- Основные функции пульта ду 3
- Пульт дистанционного управления передатчик 3
- Пульт ду с дисплеем 3
- Схема и функциональные переключатели пульта ду 3
- Как установить батареи в пульт ду 5
- Открутите винт против часовой стрелки чтобы открыть крышку батарейного отсека рис 2 установите 4 батарейки аа в батарейный отсек в соответствии с заданной полярностью рис 3 поверните винт по часовой стрелке чтобы закрыть батарейный отсек рис 3 5
- Рис рис рис 5
- Выбор из 4х режимов 6
- Выбор режима стиков 6
- Нажмите кнопку переключения режимов чтобы выбрать режим 2 режим 4 режим 1 режим 3 6
- Режим стиков 1 режим стиков 2 6
- Режим стиков 3 режим стиков 4 6
- Выбор скорости полета 7
- Доступны два режима скрости низкая скорость и высокая скорость 7
- Модель 7
- На каждом корпусе мотора имеется 3 паза вставьте штекеры рамки в пазы и зафиксируйте их рис 4 7
- Основные узлы модели 7
- Пилот может выбрать режим скрости нажав кнопку h l 7
- Рис 7
- Установка защитной рамки и шасси 7
- Зафиксируйте рамку поворачиваяя ее по часовой стрелке рис 8
- Как заменить батарею в модели 8
- Рис 8
- Рис рис 8
- Рис рис 0 8
- Дистанционное управление 9
- Подготовка к полету 9
- Способ зарядки батареи дрона 9
- Модель 10
- Замечания 11
- Синие огни находятся в передней части модели оранжевые огни находятся в задней части модели когда модель включена проверьте направление вращения лопастей ротора лопасти ротора переднего левого и правого заднего винтов должны вращаться по часовой стрелке лопасти правого переднего и левого заднего винтов должны вращаться против часовой стрелки если модель продолжает летать в одну сторону ее можно исправить отрегулировав триммер на пульте дистанционного управления 11
- Функции триммера 11
- Управление 13
- D переворот 15
- Заметки 15
- Посадка и аварийная остановка 15
- Вход в режим без головы 16
- Выход из режима без головы 16
- Проверьте направление движения в режиме без головы 16
- Режим без головы 16
- При проверке направления полета модели установите нос модели прямо вперед и хвост будет обращен к игроку в это время нос модели указывает вперед это направление будет постоянно рассматриваться как вперед когда прямой сигнал передается с пульта дистанционного управления независимо от того где находится нос модели то есть переднее пространство перед игроком определяется как вперед задняя сторона игрока определяется как назад левая сторона игрока определяется как левая правая сторона игрока определяется как правая когда модель летает в режиме без головы игрок должен оставаться в прямом направлении в противном случае модель будет неконтролируемой управление моделью показано ниже 17
- Управление направлением полета в безголовом режиме 17
- Barometer hold altitude 18
- Возврат одной кнопкой 18
- Принципиальная схема подключения двигателей и печатной платы 18
- Советы 18
- Как заменить корпус двигателя 19
- Установка камеры fpv c4015 c4016 19
- C4015 c4016 установка 20
- Советы 20
- Два режима в программе mjx h 21
- Установка программы 21
- Назначение функций управления в приложении mjx h 22
- Инструкции о том как запустить дрон с помощью приложения на смартфоне 25
- Как остановить управление через приложение в аварийном случае и как откорректировать гироскоп 26
- Корректировка гироскопа 26
- Аксессуары опционально 27
- 401h15 29
- H51 401h52 29
- Внутренняя часть упаковки 29
- Исправление проблем 29
- Набор винтов руководство 29
- Передние и задние огни 29
- Проблема описание решение 29
- Пульт ду 29
- Упаковка 29
