MJX X401H-B Black FPV 2.4G [19/30] Установка камеры fpv c4015 c4016
![MJX X401H-B Black FPV 2.4G [19/30] Установка камеры fpv c4015 c4016](/views2/1421486/page19/bg13.png)

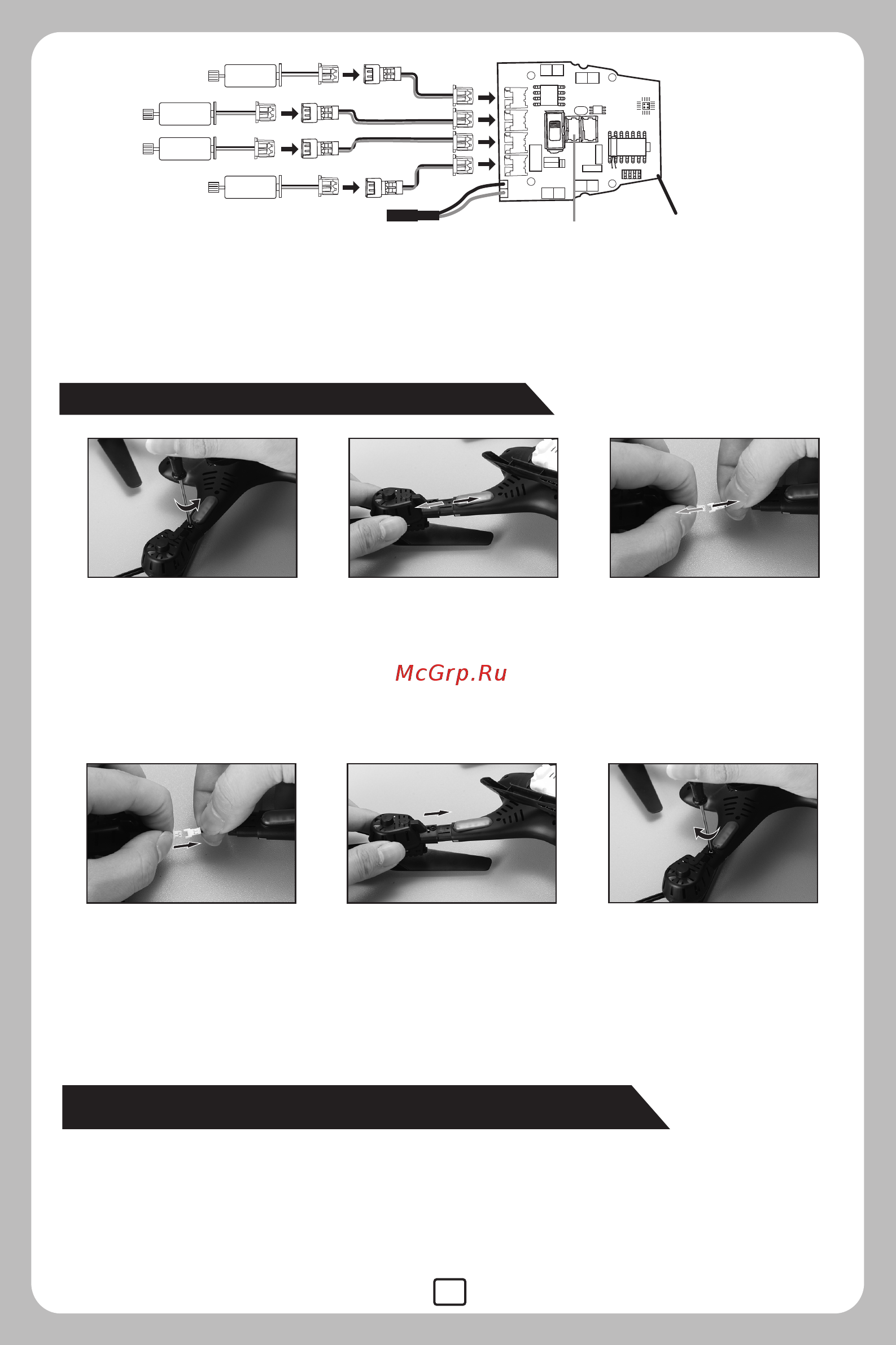

18
+ -
+ -
+ -
+ -
1
2
3
4
Интерфейс камеры
Мотор 1
Мотор 2
Мотор 3
Мотор 4
1.Мотор 1 должен быть подсоединен к интерфейсу 1.
2.Мотор 2 должен быть подсоединен к интерфейсу 2.
3.Мотор 3 должен быть подсоединен к интерфейсу 3.
4.Мотор 4 должен быть подсоединен к интерфейсу 4.
Плата ресивера
4.Соедините провод
нового мотора с
кабелем питания.
5.Вставьте корпус
мотора в корпус
дрона.
6.Закрепите корпус
мотора винтами.
1.Выкрутите винты
против часовой
стрелки.
2.Снимите корпус
двигателя.
3.Отсоедините
провод мотора от
провода питания.
Как заменить корпус двигателя
Рис.11 Рис.12 Рис.13
Рис.14 Рис.15 Рис.16
Установка камеры FPV # C4015 / # C4016
С установленной камерой # C4015 / # C4016 модель может
снимать фотографии и видеоролики. Если на смартфон
установлено программное обеспечения FPV, то передача в
реальном времени FPV(вида от первого лица) может быть
достигнута за счет подключения модели к смартфону.
