MJX X401H-G Gold FPV 2.4G [3/30] Пульт ду с дисплеем
![MJX X401H-G Gold FPV 2.4G [3/30] Пульт ду с дисплеем](/views2/1421488/page3/bg3.png)
2
Пульт ДУ с дисплеем
Основные функции пульта ДУ

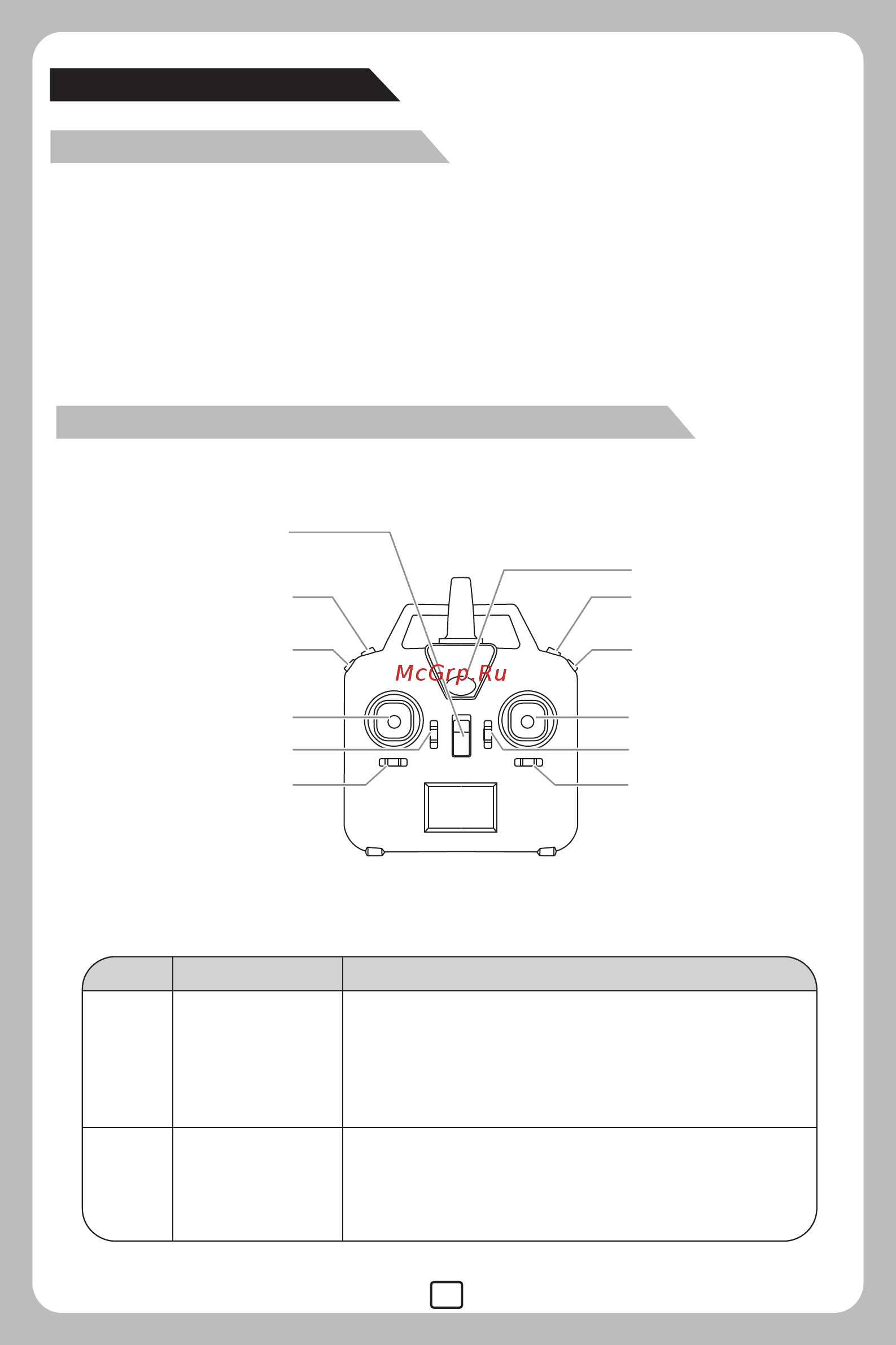

Схема и функциональные переключатели пульта ДУ
Пульт дистанционного управления (передатчик)
Вкл. питание
No. Кнопка Описание функции
Выбор режима/
Запуск одной
кнопкой/Посадка
1
2
Управляет питанием передатчика. Сдвиньте слайдер
в положение ВКЛ (ON), передатчик включится;
сдвиньте слайдер в режим ВЫКЛ (OFF), передатчик
выключится.
1.Длинное нажатие изменит режим дросселя.
2.Короткое нажатие Запустит/Посадит дрон.
3. Вкл. свет/Режим “без
головы”/Возврат одной
кнопкой
1.Вкл. питание
12. Индикатор заряда
11. 3D переворот
4. Левый стик 9. Правый стик
5. Триммер A
6. Триммер B
7. Триммер C
8. Триммер D
2.Выбор режима/
Запуск одной кнопкой/
Посадка
10. Высокий/Низкий
режим скорости
● Система дистанционного управления микрокомпьютером и технология
автоматического подключения 2.4G, позволяют запускать множество коптеров
одновременно без каких-либо помех.
● Управление вверх, вниз, вперед, назад, влево, вправо, поворот налево, поворот
направо и 3D-переворот и вращение дрона.
● Стик управления дросселем можно свободно переключать в соответствии с
привычкой игрока.
