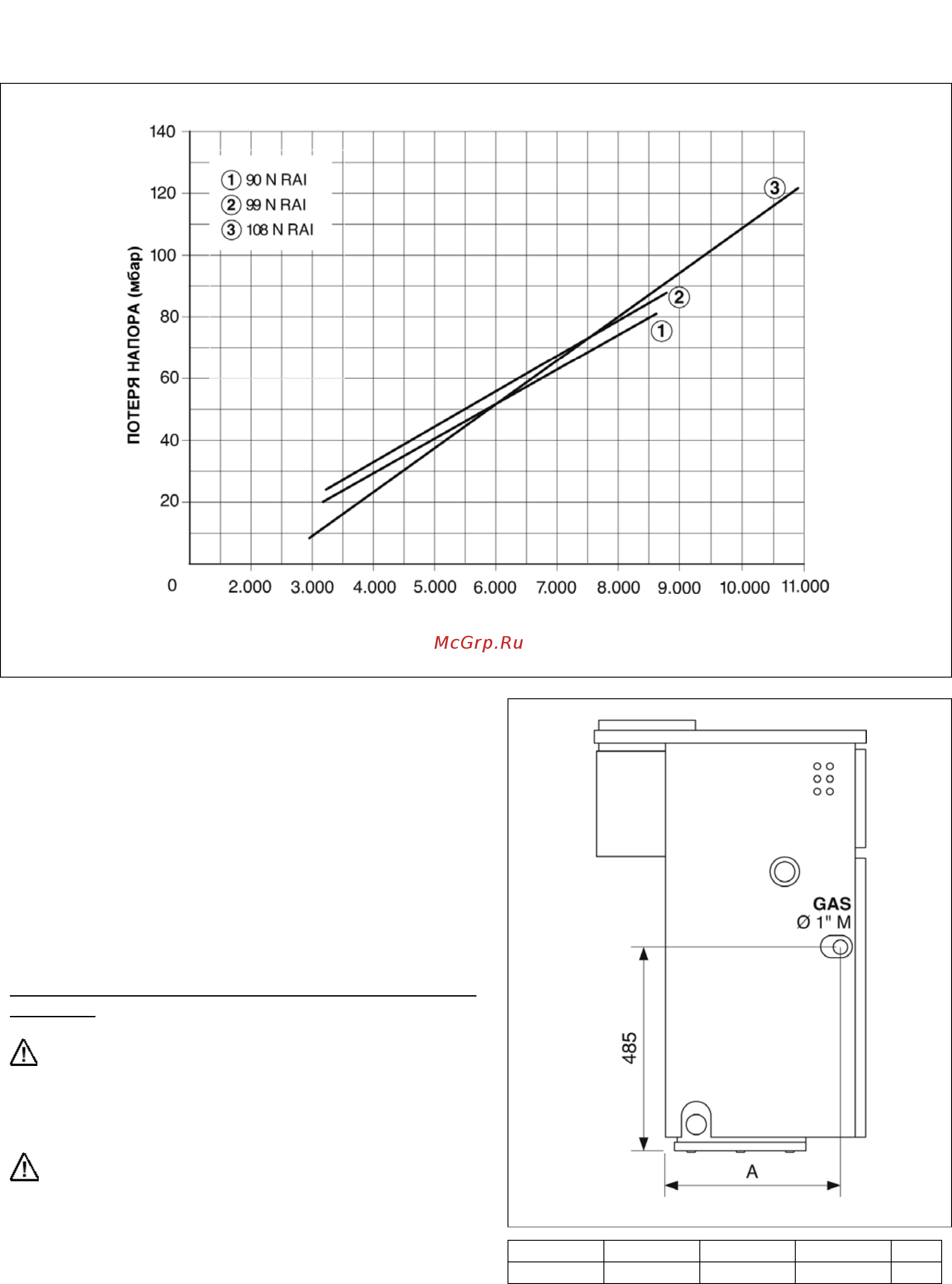

Потери напора воды в котле
В котлах «Novella MAXIMA» не комплектуются циркуляционным насосом.
Для подбора насоса необходимо учесть потери давления (напора) воды в котле, которые показаны на
графике.
РАСХОД (л/час)
Рис. 3.3
3.2
Присоединение газа
Подключение котлов Novella MAXIMA к сети подачи
газа должно производиться с соблюдением
действующих норм и правил монтажа.
Перед подключением к газовой сети проверьте:
- соответствует ли тип газа в сети тому типу, на
который рассчитан котёл;
- прочищены ли трубы газопровода, его размер
должен быть равен или больше размеру патрубка
котла (1”1/2 М).
Рекомендуется установить фильтр соответствующих
размеров.
Система подачи газа должна соответствовать
мощности котла и иметь все устройства
управления и защиты, предусмотренные
действующими нормами и правилами.
По окончании работ проверьте герметичность всех
стыков согласно действующим нормам на
установку газового оборудования
Рис. 3.4
90 99 108
А
415 415 400 мм
