2.2
Компоненты котла
1
Верхняя панель облицовки котла
2 Дымосборник
3 Главная панель управления
4 Передняя верхняя панель облицовки котла
5 Патрубок для присоединения дымохода
6 Подающая линия контура отопления
7 Нижняя передняя панель облицовки котла
8 Штуцер газа
9 Обратная линия контура отопления
10 Гильзы для установки датчиков котла
11 Штуцер для замера давления 1/8” (только 108 N RAI)
12 Штуцер для замера давления газа на форсунках
13 Горелка
14 Лонжероны основания котла
15 Корпус котла
16 Электрод розжига/обнаружения
17 Глазок пламени
18 Газовый клапан
19 Линия подачи газа
20 Сливной кран котла
21 Боковая панель облицовки котла

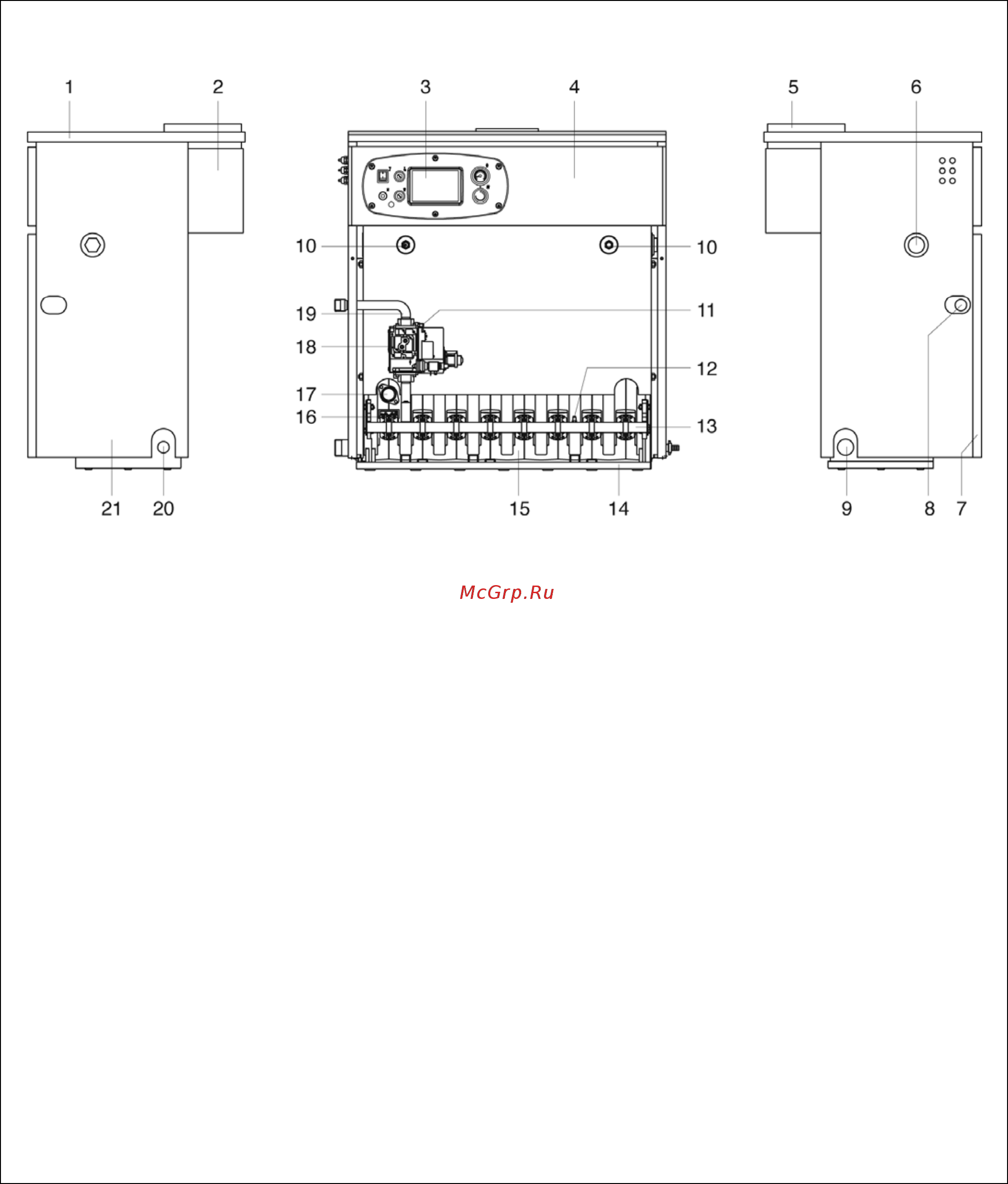

Рис. 2.1
