Beretta Novella 45 RAI [11/31] Гидравлическая схема

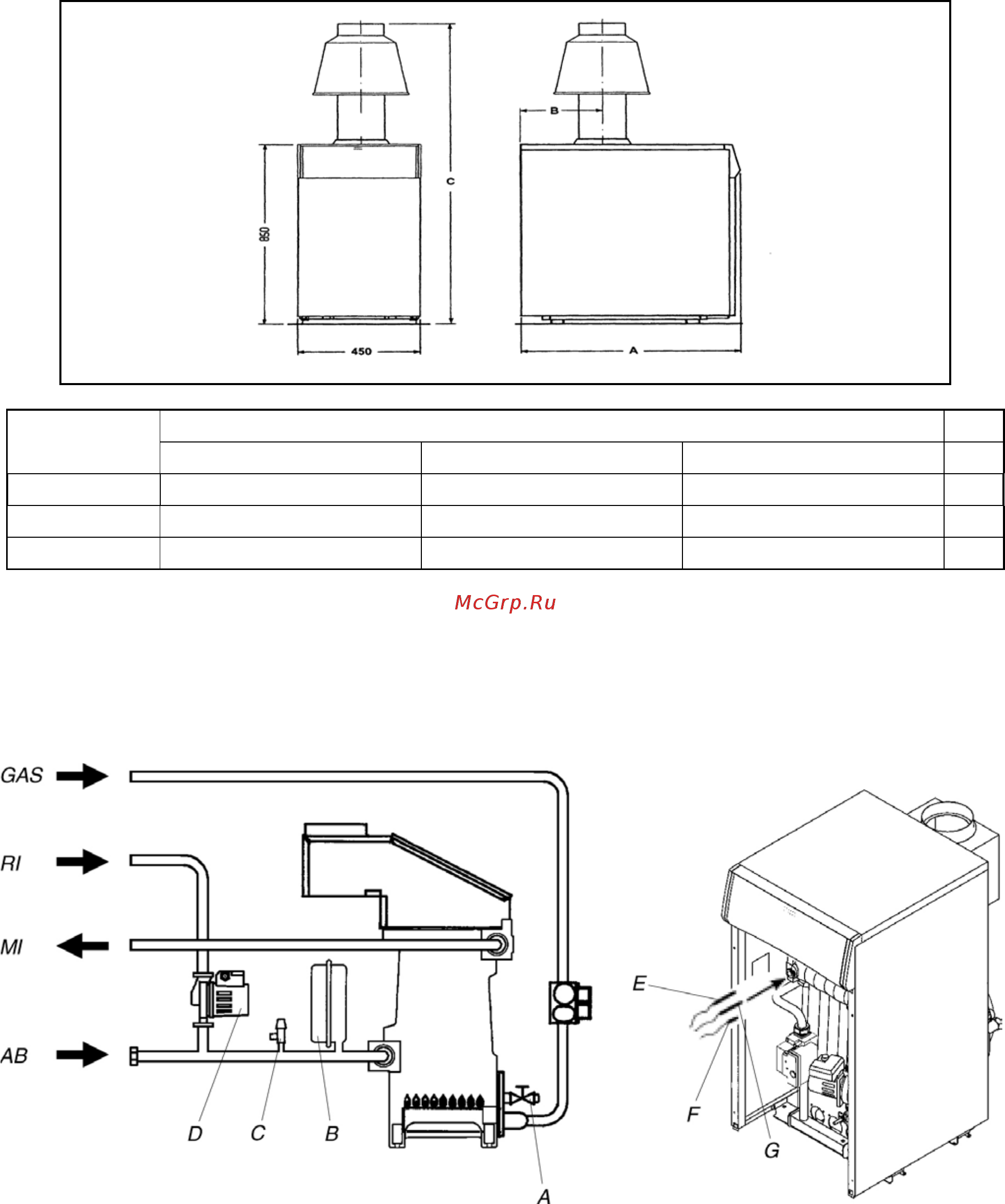

![Beretta Novella 45 RAI [11/31] Гидравлическая схема](/views2/1421675/page11/bgb.png)
11
Рис. 2.13
Novella 55-71 RAI
МОДЕЛЬ
ОПИСАНИЕ
55 RAI 64 RAI 71 RAI
A 712 795 878 мм
B 260 302 342 мм
C 1475 1475 1700 мм
2.10 Гидравлическая схема
Novella 24 - 31 RAI PV
A. Кран слива воды из котла
B. Расширительный бак
C. Сбросной клапан
D. Циркуляционный насос
E. Датчик регулирующего термостата
F. Датчик термометра
G. Датчик предельного термостата
MI Выход котла
RI Вход котла
AB Подключение бойлера
GAS Подвод газа
Рис. 2.14
